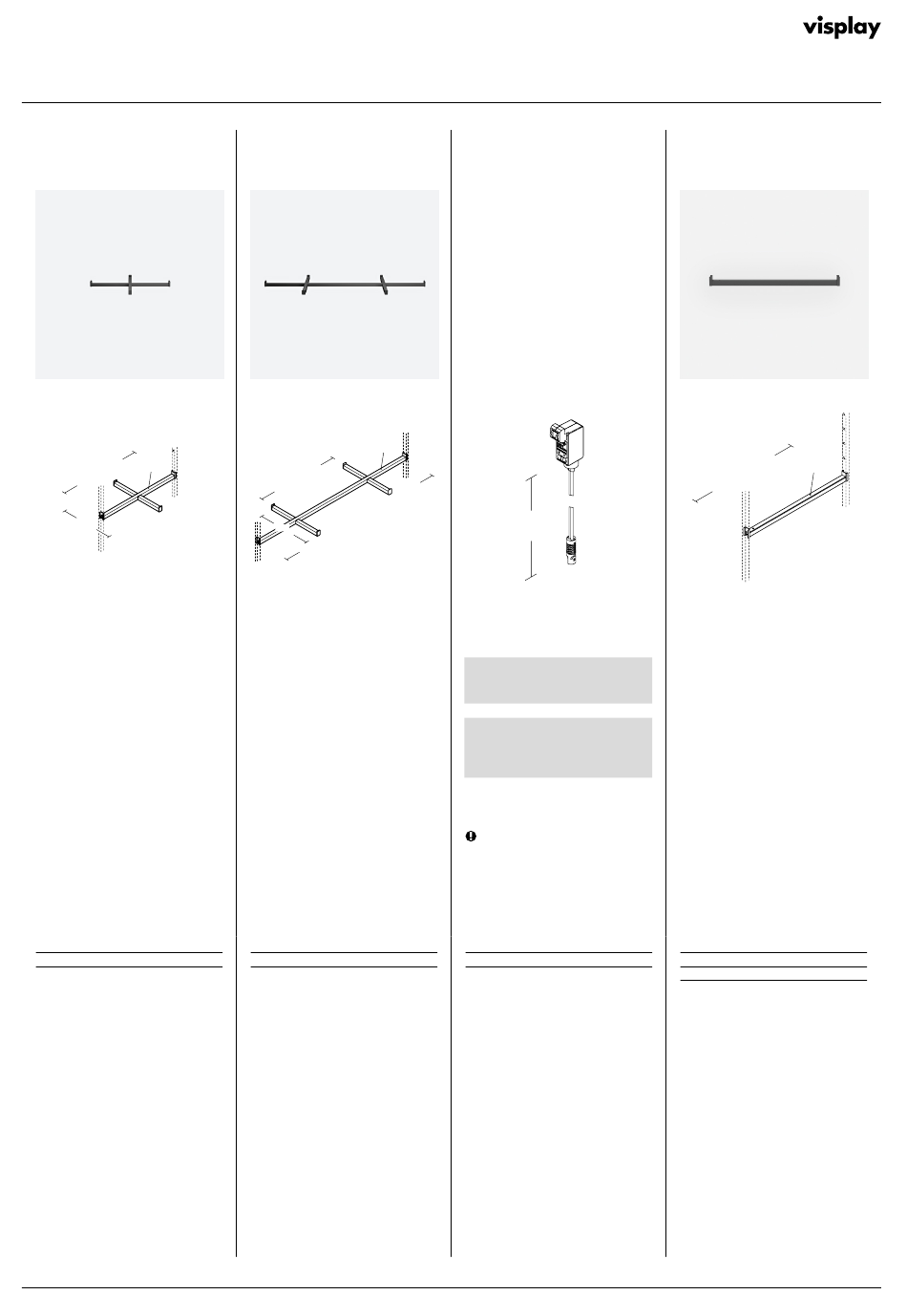

visplay Multi-Lane Montageanleitung Seite 20

Multi-Lane
Ceiling
Tragstange 25 × 25 mm
mit beidseitig einem Frontarm
ohne Elektrifizierung
25 x 25
A 650
400
Wird zwischen die Warenträgerrahmen
eingehängt.
Frontarmtiefe 187 mm.
Max. Belastung = 40 kg
Stahlschwarz duro
704-275.26
650 mm
264 1/2022 (DE)
Tragstange 25 × 25 mm
mit beidseitig zwei Frontarmen
ohne Elektrifizierung
25 x 25
625
A 1300
400
Wird zwischen die Warenträgerrahmen
eingehängt.
Frontarmtiefe 187 mm.
Max. Belastung = 40 kg
Stahlschwarz duro
704-276.26
1300 mm
Einzelstromadapter 24 V
für Verbraucher
mit Visplay Steckverbinder
500
Zum Einstecken in elektrifiziertes Rohr
25 × 25 mm.
Der Anschluss anderer Verbraucher
darf nur durch autorisiertes Fach-
personal erfolgen.
Der Einzelstromadapter darf nur in
Verbindung mit den Systemen
Qubo 25 P/L, Qubo Wall P/L und
Multi-Lane verwendet werden.
Nennspannung = 24 V DC
Nennstrom max. 4 A
Montage- und Bedienungs-
anleitung beachten
Schwarz
993-823.18
Inkl. Zuleitung 500 mm mit Visplay
Steckverbinder
LED Einhängeleuchte
640
25 × 25
1300
Wird zwischen die Warenträger-
rahmen eingehängt
Nennspannung = 24 V DC
- Leuchte 5 W für Achse 650 mm
- Leuchte 10 W für Achse 1300 mm
Farbtemperatur: 3000 K /
4000 K SDCM3
Farbwiedergabeindex: 92
Lichtstrom: 1000 lm/m mit Opaldiffusor
Stahlschwarz duro
704-412.26
650 mm
1300 mm 704-394.26
