7

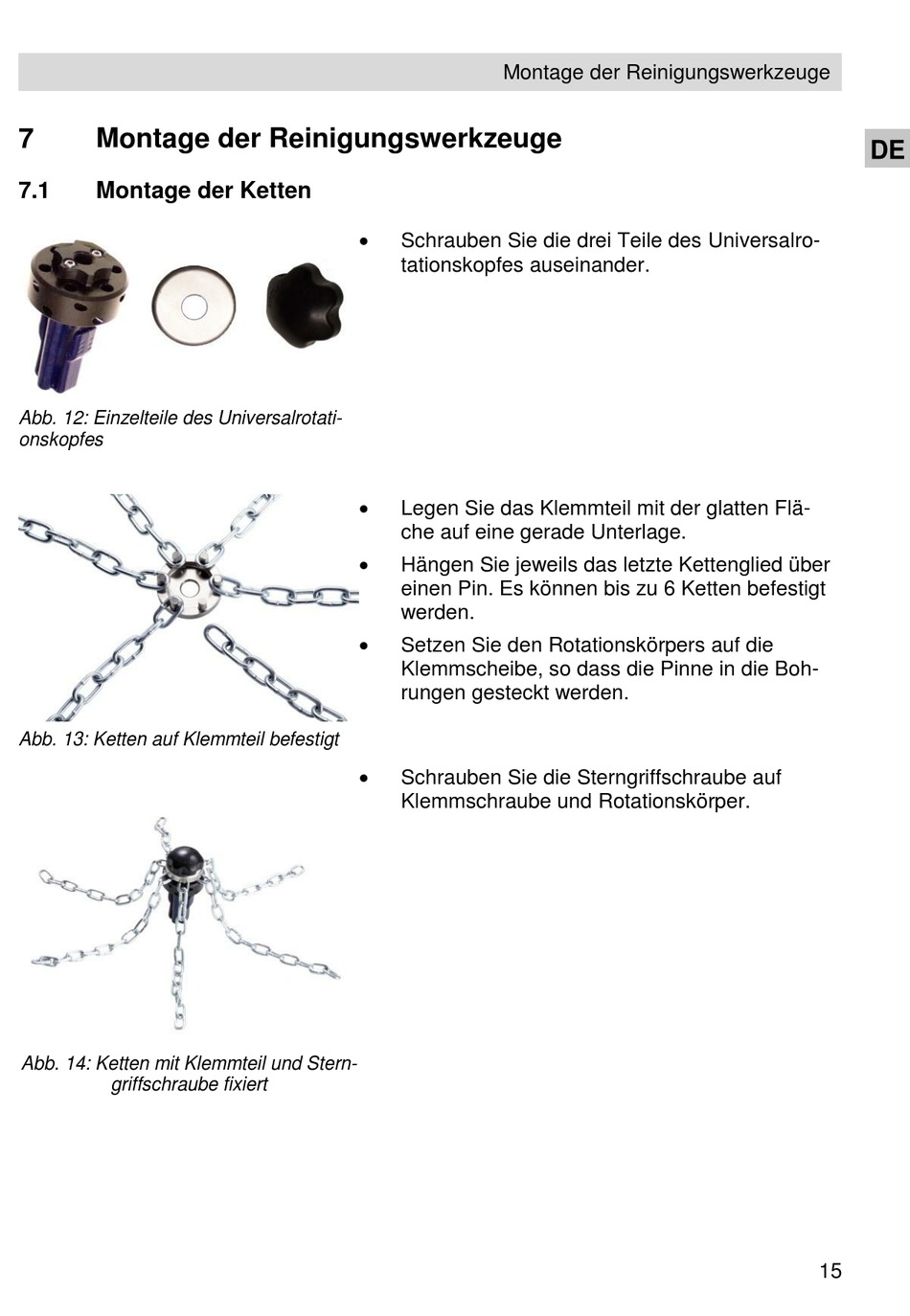

Montage der Reinigungswerkzeuge

7.1

Montage der Ketten

Abb. 12: Einzelteile des Universalrotati-
onskopfes
Abb. 13: Ketten auf Klemmteil befestigt
Abb. 14: Ketten mit Klemmteil und Stern-
griffschraube fixiert
Montage der Reinigungswerkzeuge

Schrauben Sie die drei Teile des Universalro-
tationskopfes auseinander.

Legen Sie das Klemmteil mit der glatten Flä-
che auf eine gerade Unterlage.

Hängen Sie jeweils das letzte Kettenglied über
einen Pin. Es können bis zu 6 Ketten befestigt
werden.

Setzen Sie den Rotationskörpers auf die
Klemmscheibe, so dass die Pinne in die Boh-
rungen gesteckt werden.

Schrauben Sie die Sterngriffschraube auf
Klemmschraube und Rotationskörper.
DE
15
