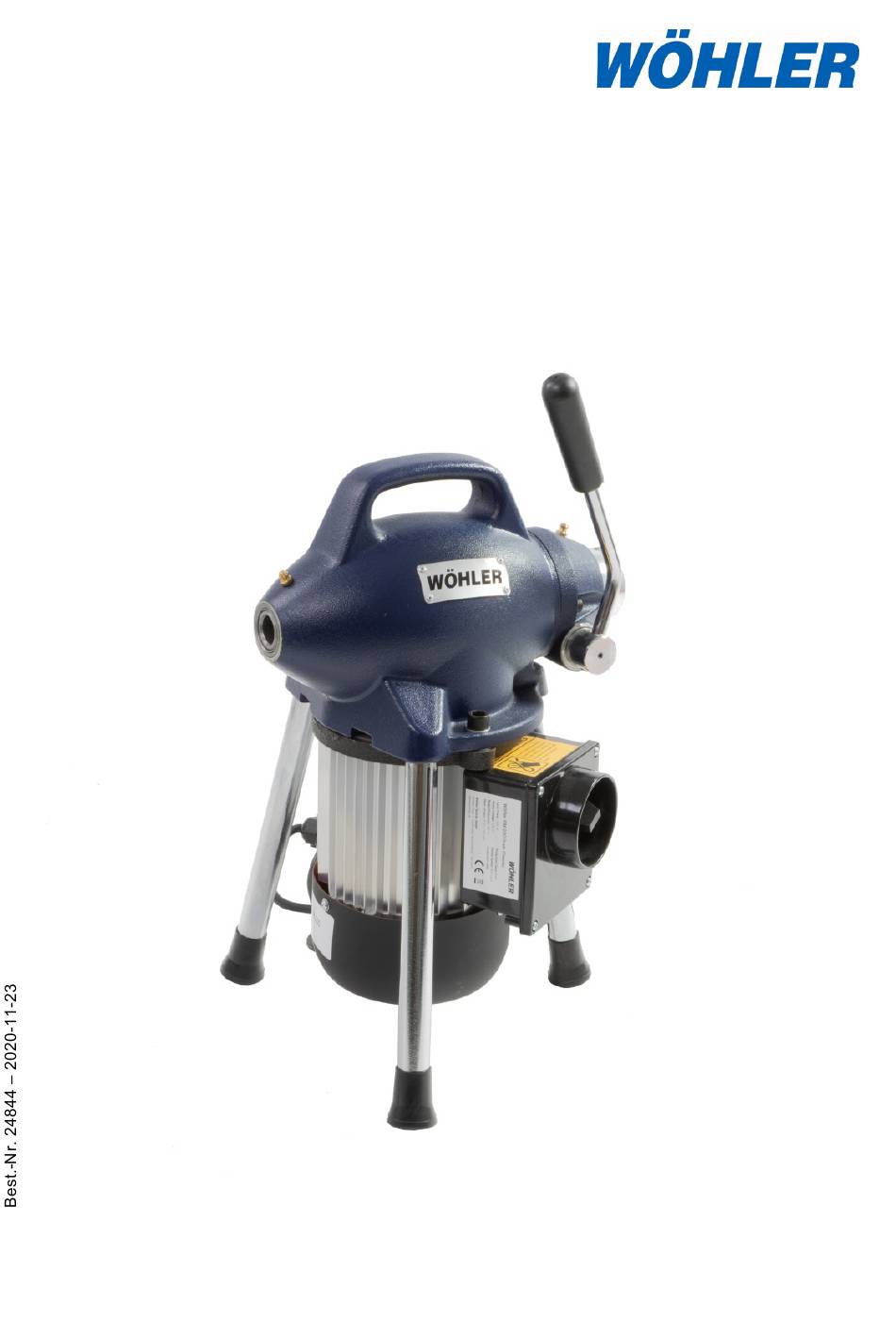

- Seite 1 Bedienungsanleitung Rohrreinigungsmaschine Wöhler RM 200 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Lieferumfang ..........4 Transport und Lagerung ........ 6 Entsorgung ............ 6 Anschrift ............6 Wichtige Hinweise ......... 7 Spezifikationen ........8 Geräteteile .......... -
Seite 3: Allgemeines
Bedienung die Wöhler RM 200 Rohrreini- dienungsanleitung gungsmaschine. Bewahren Sie diese Bedie- nungsanleitung dauerhaft auf. Die Wöhler RM 200 darf grundsätzlich nur von fachkundigem Personal für den bestimmungsge- mäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh- men wir keine Haftung. -
Seite 4: Lieferumfang
Allgemeines Lieferumfang Ausstattung im Set Wöhler RM 200 1 Spiralkorb 8 Spiralen Ø 16 mm Länge :2,3 m 1 Schutzschlauch 1 Zubehörbox 1 Spiraladapter 8 mm 1 Bohrer gerade Ø 16 mm - Aufgabeln oder Durchbohren von Verstopfungen durch Textilien, Papier, Zel- lulose, Küchenabfälle... - Seite 5 Allgemeines 1 Keulenbohrer Ø 16 mm enge Rohrbögen - leichte Textil- und Papierverstopfungen 1 Schaufelbohrer Ø 16 mm - versandete, ver- schlammte Rohre - Abflüsse von Waschmaschinen, Geschirrspülern 1 Schneidbohrer Ø 16 mm - Verschlammung - zähe Verfettung 1 Schlüssel 4 mm 1 Paar Schutzhand- schuhe...
-
Seite 6: Transport Und Lagerung
Allgemeines Transport und ACHTUNG! Lagerung Durch unsachgemäßen Transport kann das Gerät beschädigt werden. Während des Transport Gerät in einer Kiste • oder durch Gurte gegen Umkippen sichern. Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß den geltenden Umweltvorschriften entsorgt werden. -
Seite 7: Wichtige Hinweise
Allgemeines Wichtige Hinweise WARNUNG! Schutzausrüstung: Führen Sie die Spirale nur mit einem geeigneten Führungshandschuh. Tragen Sie je nach Einsatz eine Schutzbrille. Tragen Sie während der Reinigungsarbeiten Sicherheitsschuhe mit Gummisohlen (Iso- lation) ACHTUNG! Einsatzort: Positionieren Sie die Rohrreinigungsmaschine auf einen ebenen und rutschfesten Un- tergrund. -
Seite 8: Spezifikationen
Spezifikationen WARNUNG! Bilden Sie keinen zu großen Arbeitsbogen. Die Spirale kann sich überschlagen. Klemmgefahr ! Die Spirale kann unter Spannung aus dem Rohr springen - Verletzungsgefahr! Spezifikationen Anwendung Bereich Innenrohre Rohrdurchmesser 40 bis 100 mm Spirale Ø / Länge 16 mm x 2,3 m 8 mm x 5 m (Spirale) Maximale Arbeitslänge 40 m... -
Seite 9: Geräteteile
Geräteteile Geräteteile Schafteingang Schaftausgang Wartungsöffnungen zum Fetten Motor Bedienhebel Bedienschalter Abb. 1: Geräteteile Bedienschalter Off: Gerät aus For: Rechtslauf, Verstopfung lösen Rev: Linkslauf, verklemmte Spirale zurückholen WARNUNG! Stellen Sie den Schalter grundsätzlich auf „Off“, Abb. 2: Bedienschalter bevor Sie das Gerät an das Stromnetz anschlie- ßen. -
Seite 10: Prcd-Schalter
Geräteteile PRCD-Schalter Die Wöhler RM 200 verfügt über einen PRCD Schalter (Personenschutzschalter), der den An- wender und das Gerät gegen gefährliche Ströme durch möglicherweise defekte elektrische Be- triebsmittel schützt. WARNUNG! Überprüfen Sie die Funktionsfähigkeit des Schal- ters vor jeder Gerätenutzung wie folgt: •... -
Seite 11: Bedienung
Bedienung Bedienung Arbeiten mit der Spirale Ø 16 mm WARNUNG! Stellen Sie den Bedienschalter auf „OFF“, bevor Sie die Spiralen, den Schutzschlauch und die Bohrer montieren Schieben Sie die Spirale durch den Spiral- • schaft. HINWEIS! Achten Sie dabei darauf, dass das Spiralende mit der Steckkupplung durch den Spiralauslauf ge- führt wird, damit der Reinigungsvorsatz montiert werden kann. - Seite 12 Bedienung Befestigen Sie einen geeigneten Reinigungs- • vorsatz auf der Spirale. Schieben Sie dazu den Schnappverschluss zusammen, bis er einklickt. Abb. 6: Schnappverschlüsse zusammen- schieben Zum Lösen des Schnappverschlusses nach • der Reinigung schieben Sie den im Lieferum- fang enthaltenen Schlüssel in die Bohrung. •...
-
Seite 13: Rohrreinigung
Bedienung Rohrreinigung • Schieben Sie die Spirale in das Rohr ein. HINWEIS! Der Abstand zwischen der Maschine und der Rohröffnung sollte 20 bis 30 cm betragen. Stellen Sie den Bedienschalter auf „For‘“, so • dass die Spirale rechtsherum rotiert. Führen Sie kurze Stöße mit dem Hebel aus, •... -
Seite 14: Verlängern Der Spirale
Bedienung Verlängern der Spirale Um die Spirale zu verlängern, ziehen Sie das • Spiralende aus dem Schutzschlauch. Ziehen Sie dazu den Bolzen am Schaftein- • gang hoch und ziehen Sie den Schutz- schlauch ab. Klicken Sie das nächste Spiralstück an und •... -
Seite 15: Wartung
Wartung Wartung WARNUNG! Regelmäßige Tätigkeiten Schalten Sie das Gerät vor jeder Wartungstätig- keit aus und ziehen Sie den Netzschalter. • Fetten Sie das Gerät regelmäßig über die Schmiernippel. Wir empfehlen dazu ein Schmierfett ISO VG 32 im Sommer und ISO VG 68 im Winter. -
Seite 16: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Das Produkt: Wöhler RM 200 Rohrreinigungsmaschine entspricht den wesentlichen Schutzanforderungen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2014/30 EU) festgelegt sind. Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wur-... -
Seite 17: Garantie Und Service
Garantie und Service Garantie und Service Garantie Jede Wöhler RM 200 Reinigungsmaschine wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Quali- tätskontrolle. Bei sachgemäßem Gebrauch beträgt die Garan- tiezeit auf das Gerät 12 Monate ab Verkaufsda- tum. - Seite 18 Gneisenaustr.12 www.woehler.de 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Czech Republic Wohler USA Inc. Wöhler Bohemia s.r.o. 208 S Main Street Za Naspern 1993 Middleton, MA 01949 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 323 076 www.wohlerusa.com...
