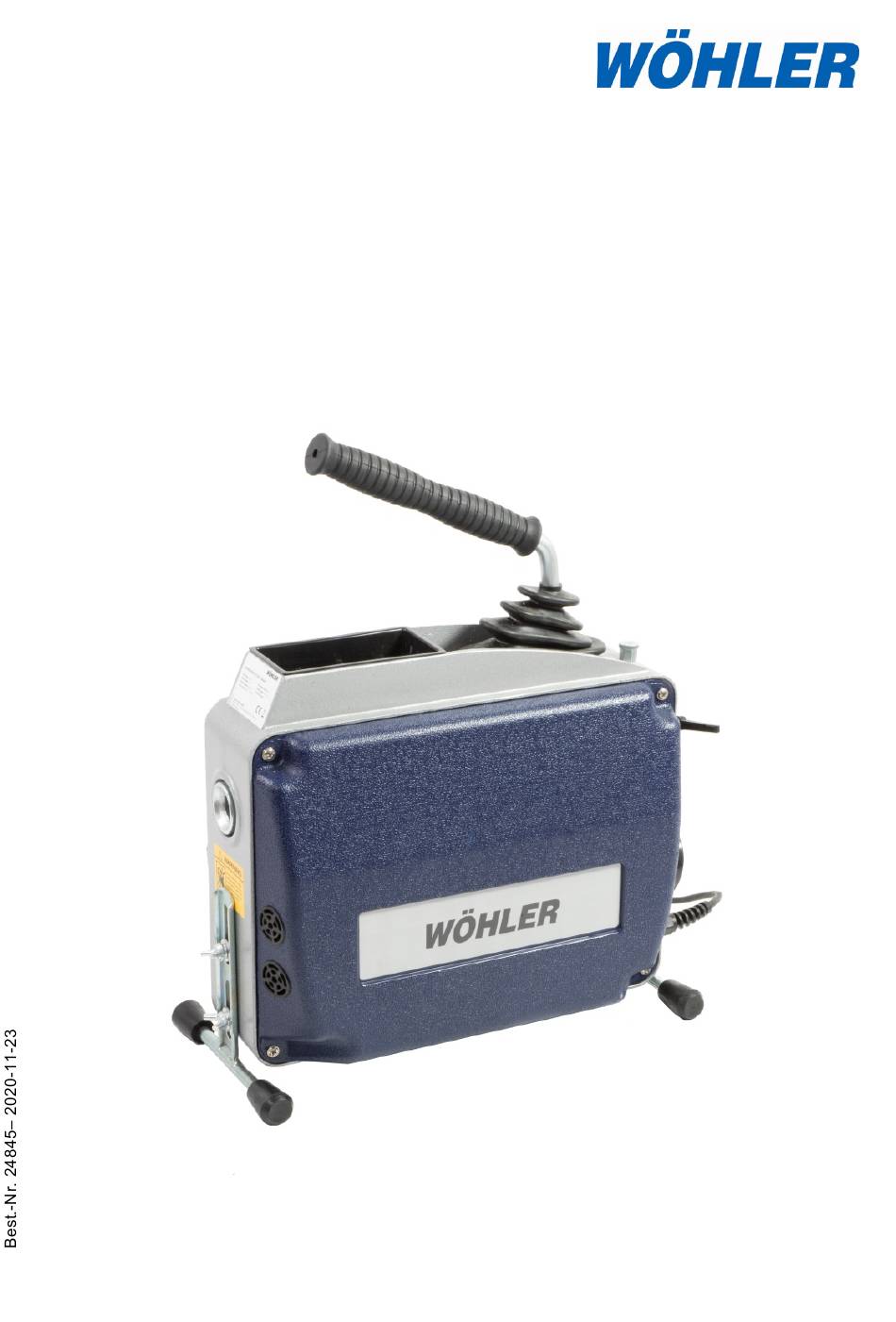

- Seite 1 Bedienungsanleitung Rohrreinigungsmaschine Wöhler RM 300 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Transport und Lagerung ........ 4 Lieferumfang Wöhler RM 300 ....5 Erstmontage .......... 7 Wichtige Hinweise ......... 8 Spezifikationen ........10 Geräteaufbau ........11 Bedienschalter .......... -
Seite 3: Allgemeines
Bedienung der Wöhler RM 300 Rohrreini- dienungsanleitung gungsmaschine. Bewahren Sie diese Bedie- nungsanleitung dauerhaft auf. Die Wöhler RM 300 darf grundsätzlich nur von fachkundigem Personal für den bestimmungsge- mäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh- men wir keine Haftung. -
Seite 4: Transport Und Lagerung
Allgemeines Transport und Lagerung ACHTUNG! Durch unsachgemäßen Transport kann das Gerät beschädigt werden. • Sichern Sie während des Transport Gerät in einer Kiste oder durch Gurte gegen Umkip- pen. Bedienhebel als Tragegriff Um den Bedienhebel zum Transport als Tragegriff zu nutzen, müssen Sie ihn zunächst wie folgt fi- fixieren xieren: •... -
Seite 5: Lieferumfang Wöhler Rm 300
Lieferumfang Wöhler RM 300 Lieferumfang Ausstattung im Set Wöhler RM 300 Wöhler RM 300 1 Spiralkorb 8 Spiralen Ø 16 mm Länge :2,3 m 4 Spiralen Ø 22 mm Länge: 4,6 m 1 Schutzschlauch 1 Zubehörbox 1 Spiraladapter mit Spirale 8 mm... - Seite 6 Lieferumfang Wöhler RM 300 jeweils 1 Bohrer gera- Ø 16 mm und 22 mm - Aufgabeln oder Durchbohren von Verstopfungen durch Textilien, Papier, Zel- lulose, Küchenabfälle - Entnahme von Pro- ben zum Bestimmen eines geeigneten Bohrers Jeweils 1 Keulenboh- Ø 16 mm und Ø 22 - enge Rohrbögen...
-
Seite 7: Erstmontage
Erstmontage 1 Paar Schutzhand- schuhe Erstmontage Montieren Sie zunächst die Füße. Nutzen Sie • dazu die vorgebohrten Löcher. Montieren Sie die höhenverstellbaren Füße • auf der Seite des Schaftausgangs. Abb. 2: Höhenverstellbare Füße auf der Seite des Schaftausgangs... -
Seite 8: Wichtige Hinweise
Erstmontage Wichtige Hinweise WARNUNG! Schutzausrüstung: Führen Sie die Spirale nur mit einem geeigneten Führungshandschuh. Tragen Sie je nach Einsatz eine Schutzbrille. Tragen Sie während der Reinigungsarbeiten Sicherheitsschuhe mit Gummisolen zur Isolation) ACHTUNG! Einsatzort: Positionieren Sie die Rohrreinigungsmaschine auf einen ebenen und rutschfesten Un- tergrund. - Seite 9 Erstmontage HINWEIS! Eine mechanische Rohrreinigung sollte immer von oben, in Richtung auf die Verstop- fung durchgeführt werden. WARNUNG! Bei einem zu großen Arbeitsbogen kann sich die Spirale überschlagen. In diesem Fall besteht Klemmgefahr. Die Spirale kann unter Spannung aus dem Rohr springen - Verletzungsgefahr!
-
Seite 10: Spezifikationen
Spezifikationen Spezifikationen Anwendung Bereich Außen- und Innenrohre Rohrdurchmesser 40 bis 150 mm Leitungsdurchmesser Spirale Ø / Länge 16 mm / 2,3 m 22 mm / 4,6 m 8 mm / 5 m (Adapter) Maximale Arbeitslänge 65 m Kupplungstyp Schnellkupplung Technische Daten Gerät Leistung 570 W Spannung... -
Seite 11: Geräteaufbau
Geräteaufbau Geräteaufbau Abb. 3: Geräteteile Geräteteil Bezeichnung Bedienhebel / Tragegriff Fixierbolzen für Schutzschlauch Drehhebel Bedienschalter Schaftausgang Füße, höhenverstellbar zum Kippen des Gerätes Ablage für Zubehör... -
Seite 12: Bedienschalter
Geräteaufbau Bedienschalter Off: Gerät aus For: Rechtslauf, Verstopfung lösen Rev: Linkslauf, verklemmte Spirale zurückholen WARNUNG! Wählen Sie grundsätzlich die Einstellung „Off“, Abb. 4: Bedienschalter bevor Sie das Gerät an das Stromnetz anschlie- ßen. Bedienhebel Drücken Sie den Bedienhebel nach unten, •... -
Seite 13: Prcd-Schalter (Personenschutz-Schalter)
Bedienung PRCD-Schalter Die Wöhler RM 300 verfügt über einen PRCD Schalter, der den Anwender gegen gefährliche (Personenschutz- Ströme durch möglicherweise defekte elektrische schalter) Betriebsmittel schützt. WARNUNG! Der Test schützt vor Fehlern im Gerät nicht vor Fehlern in der vorausgehenden Anlage. - Seite 14 Bedienung Ziehen Sie den Schutzschlauch von hinten • über die Spirale und verriegeln Sie ihn mit dem Rastbolzen. ACHTUNG! Der Schutzschlauch ist grundsätzlich zu verwen- den. Er dient als schwingungsdämpfende Führung der Spirale, als Schmutzaufnahme sowie als Si- cherung gegen unkontrolliertes Schlagen. Abb.
-
Seite 15: Verlängern Der Spirale
Bedienung Verlängern der Spirale • Um die Spirale zu verlängern, ziehen Sie das Spiralende aus dem Schutzschlauch. Ziehen Sie dazu den Rastbolzen am Schaft- • eingang hoch und ziehen Sie den Schutz- schlauch ab. • Klicken Sie das nächste Spiralstück an und schieben Sie die gesamte Spirallänge wieder in den Schutzschlauch. - Seite 16 Bedienung Ziehen Sie die Spirale soweit aus der Maschi- • ne, bis sie in einem Arbeitsbogen vorgespannt ist. WARNUNG! Nicht zu großen Arbeitsbogen bilden, Verlet- zungsgefahr! Führen Sie die Spirale ca. 50 cm in das Rohr • ein. WARNUNG! Führen Sie die Spirale grundsätzlich mit dem im Lieferumfang enthaltenen Schutzhandschuh.
-
Seite 17: Verlängern Der Spirale
Bedienung • Drücken Sie den Bedienhebel herunter, damit die Spirale sich dreht HINWEIS! Während Sie den Bedienhebel gedrückt halten, lässt sich die Spirale nicht vorschieben oder zu- rückziehen. • Lassen Sie den Handhebel wieder los und schieben Sie die Spirale weiter in das Rohr ein. -
Seite 18: Nach Der Rohrreinigung
Wartung Fixieren Sie den Adapter mit dem Rastbolzen • am Gerät. ACHTUNG! Aufgrund der geringeren Steifigkeit der 8 mm Spi- rale sollte sie niemals in großen Rohren oder bei harten Hindernissen genutzt werden. Abb. 14: Adapter am Gerät fixiert Nach der Rohrreinigung Ziehen Sie die Spirale aus dem Rohr und •... - Seite 19 Wartung • Wurde das Gerät längere Zeit nicht genutzt, kontrollieren Sie es vor der erneuten Inbe- triebnahme. Wenn die Spirale nicht ordnungs- gemäß rotiert, wenn der Hebel betätigt wird, deutet das auf Rost hin. In diesem Fall schi- cken Sie es zum Geräteservice. oder tau- schen Sie die Klemmkupplung aus.
-
Seite 20: Konformitätserklärung
EN 61000-3-2 :2014 EN 61000-3-3 :2013 EN 55014-2 :2015 Garantie und Service Garantie Jede Wöhler RM 300 Reinigungsmaschine wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Quali- tätskontrolle. Bei sachgemäßem Gebrauch beträgt die Garan- tiezeit auf das Gerät 12 Monate ab Verkaufsda-... - Seite 21 Gneisenaustr.12 www.woehler.de 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Czech Republic Wohler USA Inc. Wöhler Bohemia s.r.o. 208 S Main Street Za Naspern 1993 Middleton, MA 01949 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 323 076 Fax.: +1 978 750 9799...
