10

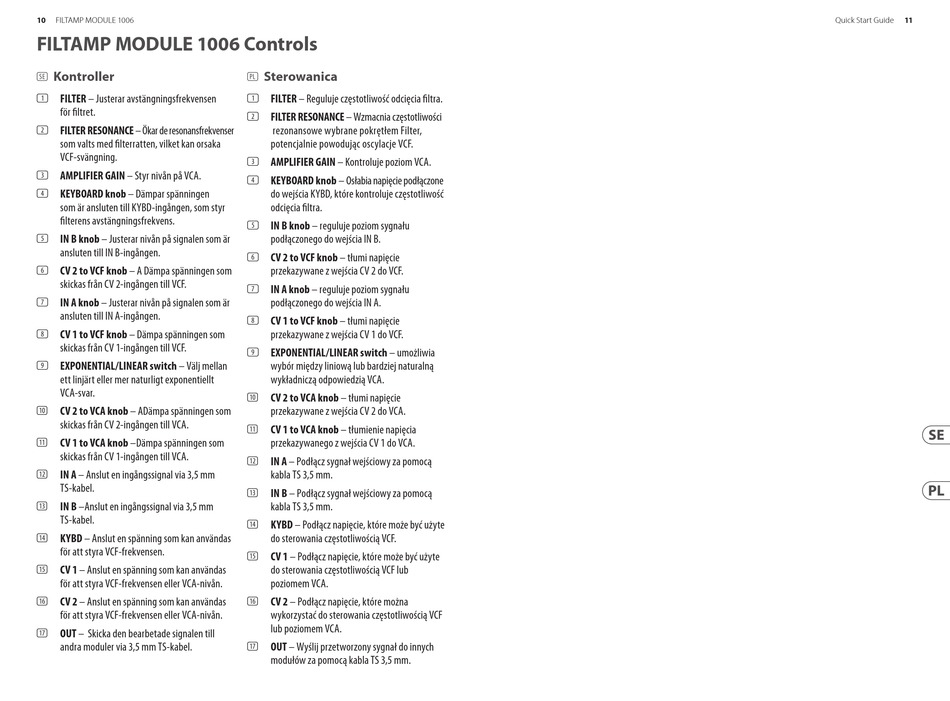

FILTAMP MODULE 1006
FILTAMP MODULE 1006 Controls
Kontroller
(SE)
(1) FILTER – Justerar avstängningsfrekvensen
för filtret.
(2) FILTER RESONANCE – Ökar de resonansfrekvenser
som valts med filterratten, vilket kan orsaka
VCF-svängning.
(3) AMPLIFIER GAIN – Styr nivån på VCA.
(4) KEYBOARD knob – Dämpar spänningen
som är ansluten till KYBD-ingången, som styr
filterens avstängningsfrekvens.
(5) IN B knob – Justerar nivån på signalen som är
ansluten till IN B-ingången.
(6) CV 2 to VCF knob – A Dämpa spänningen som
skickas från CV 2-ingången till VCF.
(7) IN A knob – Justerar nivån på signalen som är
ansluten till IN A-ingången.
(8) CV 1 to VCF knob – Dämpa spänningen som
skickas från CV 1-ingången till VCF.
(9) EXPONENTIAL/LINEAR switch – Välj mellan
ett linjärt eller mer naturligt exponentiellt
VCA-svar.
CV 2 to VCA knob – ADämpa spänningen som
(10)
skickas från CV 2-ingången till VCA.
CV 1 to VCA knob –Dämpa spänningen som
(11)
skickas från CV 1-ingången till VCA.
IN A – Anslut en ingångssignal via 3,5 mm
(12)
TS-kabel.
IN B –Anslut en ingångssignal via 3,5 mm
(13)
TS-kabel.
KYBD – Anslut en spänning som kan användas
(14)
för att styra VCF-frekvensen.
CV 1 – Anslut en spänning som kan användas
(15)
för att styra VCF-frekvensen eller VCA-nivån.
CV 2 – Anslut en spänning som kan användas
(16)
för att styra VCF-frekvensen eller VCA-nivån.
OUT – Skicka den bearbetade signalen till
(17)
andra moduler via 3,5 mm TS-kabel.
Sterowanica
(PL)
(1) FILTER – Reguluje częstotliwość odcięcia filtra.
(2) FILTER RESONANCE – Wzmacnia częstotliwości
rezonansowe wybrane pokrętłem Filter,
potencjalnie powodując oscylacje VCF.
(3) AMPLIFIER GAIN – Kontroluje poziom VCA.
(4) KEYBOARD knob – Osłabia napięcie podłączone
do wejścia KYBD, które kontroluje częstotliwość
odcięcia filtra.
(5) IN B knob – reguluje poziom sygnału
podłączonego do wejścia IN B.
(6) CV 2 to VCF knob – tłumi napięcie
przekazywane z wejścia CV 2 do VCF.
(7) IN A knob – reguluje poziom sygnału
podłączonego do wejścia IN A.
(8) CV 1 to VCF knob – tłumi napięcie
przekazywane z wejścia CV 1 do VCF.
(9) EXPONENTIAL/LINEAR switch – umożliwia
wybór między liniową lub bardziej naturalną
wykładniczą odpowiedzią VCA.
CV 2 to VCA knob – tłumi napięcie
(10)
przekazywane z wejścia CV 2 do VCA.
CV 1 to VCA knob – tłumienie napięcia
(11)
przekazywanego z wejścia CV 1 do VCA.
IN A – Podłącz sygnał wejściowy za pomocą
(12)
kabla TS 3,5 mm.
IN B – Podłącz sygnał wejściowy za pomocą
(13)
kabla TS 3,5 mm.
KYBD – Podłącz napięcie, które może być użyte
(14)
do sterowania częstotliwością VCF.
CV 1 – Podłącz napięcie, które może być użyte
(15)
do sterowania częstotliwością VCF lub
poziomem VCA.
CV 2 – Podłącz napięcie, które można
(16)
wykorzystać do sterowania częstotliwością VCF
lub poziomem VCA.
OUT – Wyślij przetworzony sygnał do innych
(17)
modułów za pomocą kabla TS 3,5 mm.
11
