Wandhalterung
5
6

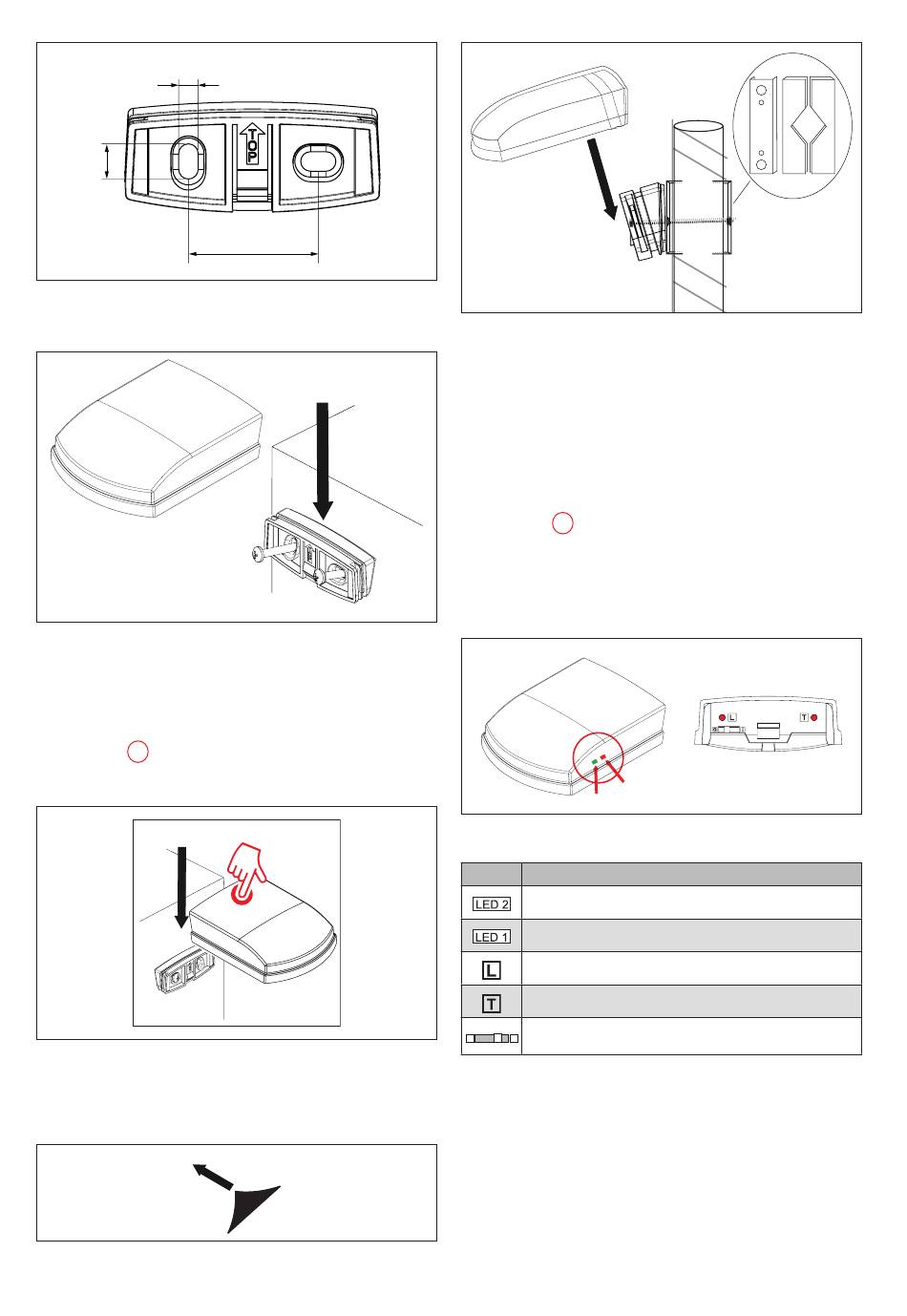

Abb. 2 Abmessungen Wandhalterung
Wandmontage
Abb. 3 Wandmontage
Befestigen Sie den WMS Photosensor mit den bei-
liegenden Schrauben und Dübeln wie abgebildet auf
einem geeigneten Untergrund (Abb. 3).
Schieben Sie den WMS Photosensor von oben auf die
Wandhalterung auf und drücken Sie an der markier-
PRESS
ten Stelle
nach unten, bis der Photosensor hörbar
HERE
((CLICK))
einrastet ((CLICK)).
1.
((CLICK))
Abb. 4 Installation
Prüfen Sie anschließend den festen Sitz.
Ziehen Sie das Hinweisetikett ab, damit das Solarpanel
mit Sonnenenergie versorgt werden kann.
Abb. 5 Etikett abziehen
2
Technische Änderungen behalten wir uns vor
33
2.
PRESS
3.
Rohrmontage
Abb. 6 Rohrmontage
Montieren Sie zunächst den Wandhalter an einem der
beiden U-Profile.
Verwenden Sie dazu die im Set enthaltenen Senkkopf-
schrauben und passenden Gegenmuttern.
Montieren Sie die beiden U-Profile mit den Sechs-
kantschrauben und den zugehörigen Muttern am
Standrohr.
Schieben Sie den WMS Photosensor von oben auf die
Wandhalterung auf und drücken Sie an der markier-
PRESS
ten Stelle
nach unten, bis der Photosensor hörbar
HERE
((CLICK))
einrastet ((CLICK)) (Abb. 4).
Ziehen Sie das Hinweisetikett ab, damit das Solarpanel
mit Sonnenenergie versorgt werden kann (Abb. 5).
Anzeige- und Bedienelemente
Abb. 7
Anzeige Status LED grün und rot, seitliche Ansicht
Schalter und Taste L und T auf der Rückseite
Abb.
Funktion
Status LED 2 (grün)
Status LED 1 (rot)
Lerntaste
Testtaste
Schiebeschalter
0
I
