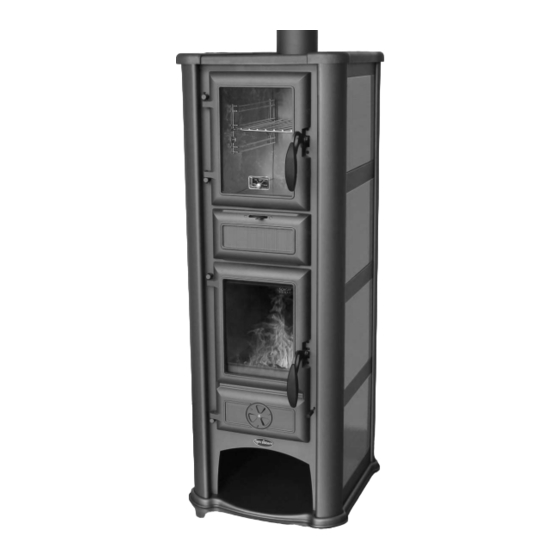

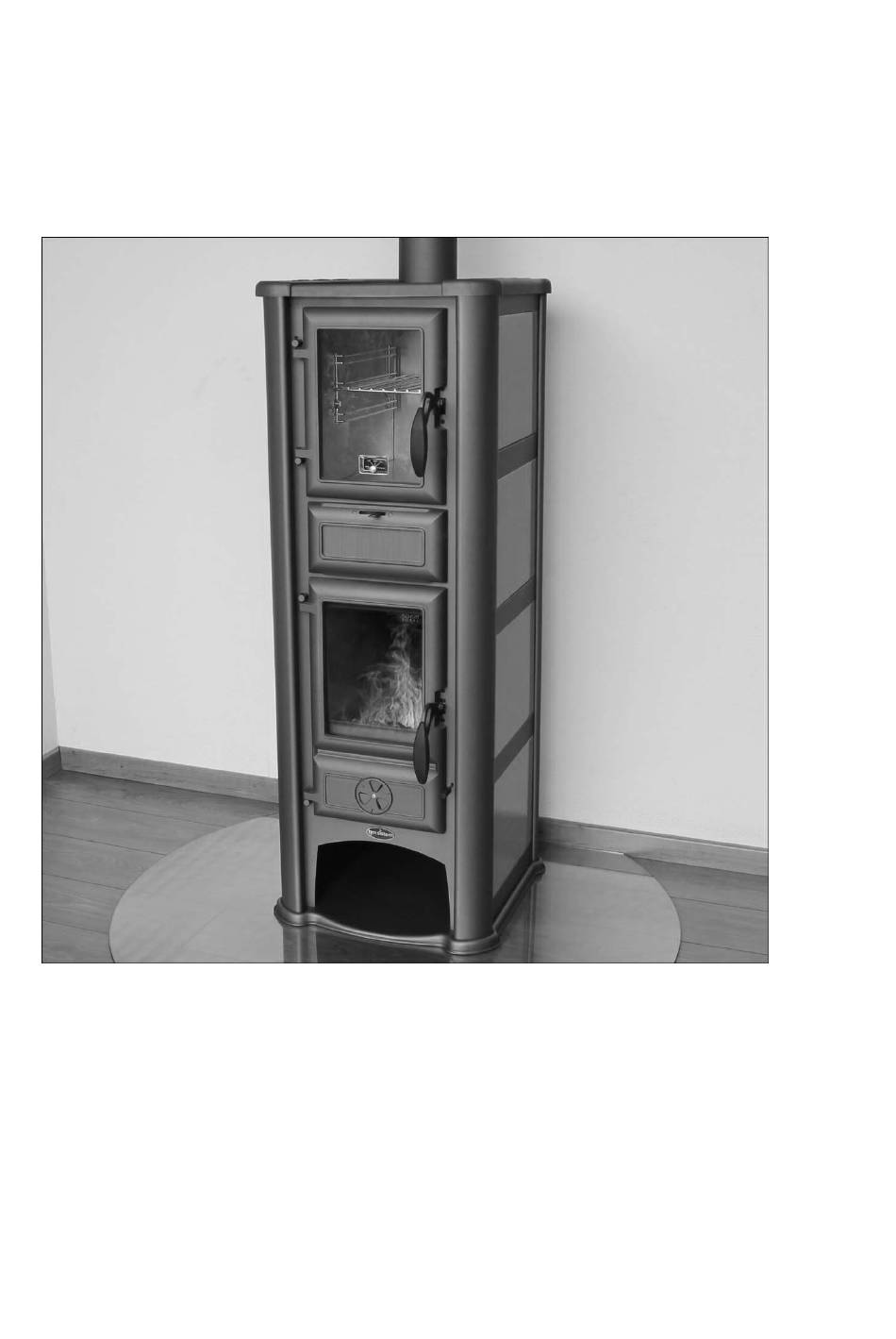

Aufstellungs- und Bedienungsanleitung Kaminofen Theodor Bitte lesen und befolgen Sie die Anleitung!
Seite 2
BEDIENUNGSANLEITUNG Seite 2 von 15 Kaminofen Tim Sistem Theodor 9 kW Hersteller / Importeur: www.kaminofen-store.de Dirk Zimmermann Handelsstraße 4 04420 Markranstädt Deutschland Produktion im Werk durch: TIM SISTEM d.o.o. Ul. Prva industrijska br. 9 22330 Nova Pazova Serbien Typenbezeichnung: Kaminofen Theodor Vorwort Herzlichen Glückwunsch zum Kauf einer Qualitätsfeuerstelle.
Seite 3
BEDIENUNGSANLEITUNG Seite 3 von 15 Kaminofen Tim Sistem Theodor 9 kW Abmessungen 1. Top-Platte 2. Rauchabzug 3. Backraumtür 4. Backraum 5. Backraum-Thermometer 6. Sekundärluftregler 7. Sekundärluft 8. Tertiärluft 9. Feuerraumtür 10. Primärluftregler 11. Rostträger 12. Rost 13. Aschenkasten...
Seite 4
BEDIENUNGSANLEITUNG Seite 4 von 15 Kaminofen Tim Sistem Theodor 9 kW 245mm 560mm 1275mm 130mm 490mm Ø 120mm Feuerraummaße (B x T x H) 300 x 370 x 370 Backröhrenmaße 220 x 396,6 x 325 Rauchrohranschluss Ø 120mm (nach oben)
BEDIENUNGSANLEITUNG Seite 5 von 15 Kaminofen Tim Sistem Theodor 9 kW Aufstellung des Kaminofens Beginn jeglicher Arbeiten unbedingt diese Aufbau- Bedienungsanleitung zu lesen. Alle Angaben sind zu beachten. Eine Missachtung der Angaben kann Ihre Sicherheit gefährden und führt zum Erlöschen der Gewährleistung!
BEDIENUNGSANLEITUNG Seite 6 von 15 Kaminofen Tim Sistem Theodor 9 kW mit 120mm Durchmesser. Alle bei der Herstellung des Kaminofens verwendeten Materialien sind wieder verwertbar. Montage der Türgriffe Aufgrund des Transportes wird der Ofen ohne montierte Türgriffe geliefert. Diese befinden sich im Aschenkasten. Die beiliegenden Unterlegscheiben sollten zwischen Griff und Türrahmen eingelegt werden.
BEDIENUNGSANLEITUNG Seite 7 von 15 Kaminofen Tim Sistem Theodor 9 kW Nachlegen Brennstoff zulässig. Eine Blockade Selbstschlussmechanismus ist unzulässig. Wichtige Warn- und Sicherheitshinweise a) Kinder dürfen bei Betrieb des Kaminofens niemals unbeaufsichtigt in der …. Nähe des Ofens sein. b) Achten Sie auch auf die Nachwärme nach Erlöschen des Kaminofens.
BEDIENUNGSANLEITUNG Seite 8 von 15 Kaminofen Tim Sistem Theodor 9 kW Leistung Bei Verwendung von Buchenholz und einem Wirkungsgrad des Kaminofens von 73% ergeben sich folgende Werte: Heizwert von 1 kg Buche = 4,0 kWh (73% Wirkungsgrad) = 2,92 kWh Aufgabemenge bei 9kW Nennleistung: 9 : 2,92 = 3,1 kg pro Stunde Der Brennraum ist 36cm hoch.
BEDIENUNGSANLEITUNG Seite 9 von 15 Kaminofen Tim Sistem Theodor 9 kW Sekundärluft: Über der Brennraumtür auf der Vorderseite des Ofens befindet sich der Sekundärluftregler. Wenn die Anheizphase vorüber ist und der Brennraum sehr heiß ist, können Sie die Primärluft minimieren und den Abbrand über den Sekundärluftregler steuern.
BEDIENUNGSANLEITUNG Seite 10 von 15 Kaminofen Tim Sistem Theodor 9 kW • Erst wenn das Feuer vollständig angebrannt ist, sollte die Luftzufuhr mit dem Primärluftregler gedrosselt werden. Der Abbrand kann nun über den Sekundärluftregler gesteuert werden. Das Nachlegen Holz sollte erst nachgelegt werden, wenn das Brennmaterial bis auf die Glut heruntergebrannt ist.
BEDIENUNGSANLEITUNG Seite 11 von 15 Kaminofen Tim Sistem Theodor 9 kW werden. Am Schluss mit weichem, trockenem Papier (Küchenrolle) trocknen. Die Reinigung nur bei kaltem Ofen durchführen. Die Brennkammer Die Isolierung der Brennkammer unterliegt einem völlig normalen Verschleiß. Eine eingerissene Isolierung beeinträchtigt die Funktion des Ofens nicht. Wenn die Isolierung aber zu mehr als der Hälfte der ursprünglichen Stärke...
Anschlussöffnungen, zu tief in den Schornstein ragende Ofenrohre, ein offener Kamin ohne Tür. Theodor und Schornstein werden über ein 120mm Ofenrohr miteinander verbunden. Alle Verbindungen sollten fest sitzen und dicht abschließen. Schieben Sie das letzte Stück Ofenrohr nicht zu weit in den Schornstein hinein, damit der Abzug nicht unnötig behindert wird.
Seite 13
BEDIENUNGSANLEITUNG Seite 13 von 15 Kaminofen Tim Sistem Theodor 9 kW Problemlösungen – was tun? Problem mögliche Ursachen Lösung Restfeuchtigkeit im Schamott oder Schwitzwasser bei Das ist völlig normal. Intensiv Schamottmörtel erster nachheizen, dabei verdunstet Inbetriebnahme das Schwitzwasser. Kondensatbildung durch Lagerung Glasscheibe verrußt zu schnell...
BEDIENUNGSANLEITUNG Seite 14 von 15 Kaminofen Tim Sistem Theodor 9 kW Reklamationsrecht und Garantie Die Gewährleistungsfrist für Ihren Kaminofen beträgt zwei Jahre. Bitte die Rechnung mit dem Kaufdatum sorgfältig aufbewahren. Eine Gewährleistung ist ausschließlich dann möglich, wenn alle technischen Richtlinien und alle Hinweise dieser Betriebsanleitung beachtet wurden.
Seite 15
BEDIENUNGSANLEITUNG Seite 15 von 15 Kaminofen Tim Sistem Theodor 9 kW Haftung Der Hersteller haftet nicht für mittelbare und unmittelbare Schäden, die durch den Kaminofen verursacht werden. Das sind z.B. Verschmutzungen durch Staub, dessen Zerfallsprodukte sich als dunkle Schicht an den Innenwänden absetzen können.
Herstellerbescheinigung Nr. D-21/09/14-Theodor Moderne Heiztechnik Bestätigung des Einhaltens der folgenden Werte auf Basis der Typprüfung und Leistungserklärung Nr. CPR-21/09/14-Theodor. Eindeutiger Kenncode des Produkttyps Theodor Raumheizer für feste Brennstoffe ohne Verwendungszweck(e) Warmwasserbereitung Juhnberg GmbH Tel.: +49 341 392 96 722 Handelsstraße 4 E-Mail: info@juhnberg.de...
Seite 17
Produktdatenblatt Nr. P-21/09/14-Theodor Moderne Heiztechnik gemäß (EU) 2015/1186 Anhang IV Eindeutiger Kenncode des Produkttyps Theodor Raumheizer für feste Brennstoffe ohne Verwendungszweck(e) Warmwasserbereitung Juhnberg GmbH Tel.: +49 341 392 96 722 Handelsstraße 4 E-Mail: info@juhnberg.de Hersteller 04420 Markranstädt Deutschland Harmonisierte technische Spezifikation...
Seite 18
Juhnberg Theodor ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 Unterzeichnet im Namen des Herstellers Markranstädt, 14.09.2021 Dirk Zimmermann Seite 2 von 2...
