Konig & Meyer 21345 Bedienungsanleitung

Distanzrohr 21345
zur Verbindung von Satellitensystemen
belastbar bis 35 kg; beidseitig mit Gewindebolzen M20

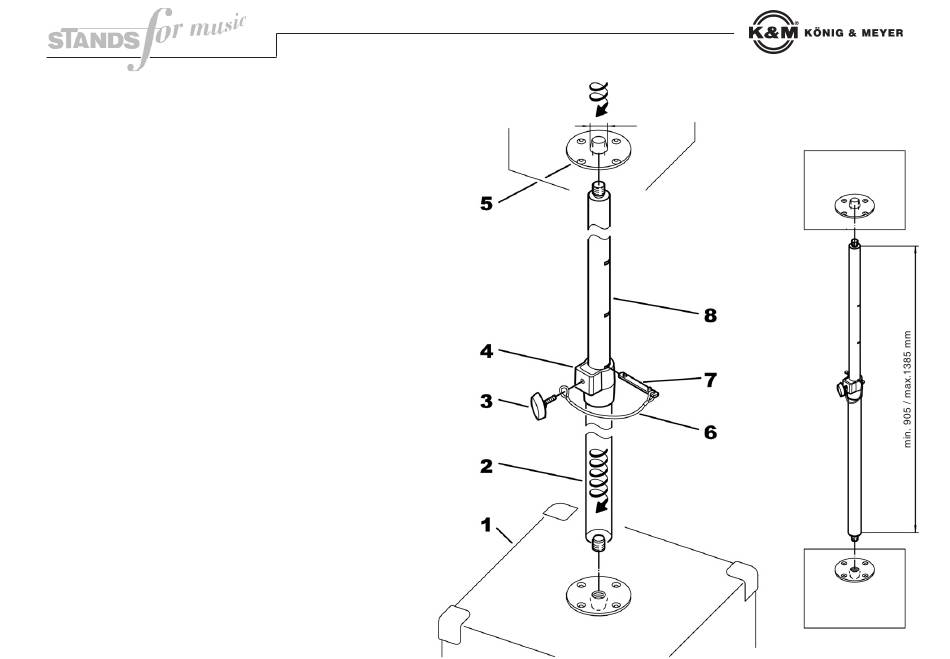

Aufstellanleitung
-Subwoofer 1 auf ebener Fläche positionieren
-Grundrohr 2 mit Gewinde M20 in Subwoofer einschrauben
Einstellung der Höhe
-Sicherungsschiene 7 mit obenliegenden Nocken bis zum Anschlag
-durch gewünschten Schlitz des Auszugrohres 8 schieben.
-Sicherungsschiene muß sodann auf beiden Seiten der Spann-
-schelle 4 aufliegen.
-Klemmschraube 3 durch Schlaufe der Kordel 6 stecken und in
-Spannschelle 4 festschrauben.
Montage der Boxen
-Box 5 mit Gewindebuchse M20 bis zum Anschlag auf Auszugrohr 8
-schrauben (Luftspalt nicht zulässig).
-Falls Gewindebuchse M20 an Box nicht vorhanden ist, kann K&M
-24116 Befestigungsplatte nachgerüstet werden (zu beziehen über
-den Fachhandel).
-Bitte beachten: Um die Platte an eine Box zu schrauben, muß diese
-über eine Bohrung von min. ø43 mm verfügen, bzw. eine solche an-
-gebracht werden, wo das möglich ist.
Ausrichten der Boxen
-Sicherungsschiene 7 muß montiert sein.
-Klemmschraube 3 lösen, Auszugrohr mit Box in gewünschte Richtung
-drehen, Klemmschraube wieder festdrehen.
-Achtung: Das Verdrehen der Box auf dem Gewinde ist unzulässig.
Sicherheitshinweise
-Für ebenen Stand des Subwoofers 1 sorgen.
-Auf feste Schraubverbindung an Distanzrohr,
-Befestigungsplatte und Anschraubflasch achten.
-Sicherungsschiene 7 muß stets installiert sein.
-Unkontrolliertes Lösen der Klemmschraube 3 und der
-Sicherungsschiene 7 unter Last ist nicht zulässig.
-21345.000.55-
-03.80.835.00- 6/05
ø43
z.B.: 24116
Befestigungsplatte
z.B.: 24116
Befestigungsplatte
