Nr. Meldung
71 Kein Stromfluss Wärmetauscher
72 Hinweis: Kein Stromfluss Wärmetauscher
73 Fehler Referenzschalter Umschalteinheit
75 Raumfühler Zuweisung
900 Blockade Ascheaustragung-Wärmetauscher
901 Kein Stromfluss Ascheaustragung-Wär-
metauscher
902 Blockade Ascheaustragung-Brenner
903 Warnung Elektrostatischer Staubabscheider
904 Thermokontakt Einschub
905 Fehler Kommunikation Frequenzumrichter
906 Fehler Kommunikation Primärluftklappe
907 Fehler Kommunikation Sekundärluftklappe
908 Fehler Kommunikation Rezirkulationsklappe
909 Fehler Kommunikation Saugzuggebläse
910 Fehler Kommunikation Drehstrommodul 1
911 Fehler Kommunikation Drehstrommodul 2
912 Fehler Kommunikation Zusatzmodul
913 Kein Stromfluss Austragung 1
914 Blockade Austragung 1
915 Lagerraum ist möglicherweise leer
916 Fehler Relais Drehstrommodul 1
917 Fehler Füllstandssensor
918 Kein Stromfluss Austragung 2
919 Blockade Austragung 2
920 Fehler Relais Drehstrommodul 2
921 Fehler Kommunikation AGT Anhebungsklappe
922 Blockade Primärluftklappe
923 Blockade Sekundärluftklappe
924 Blockade Rezirkulationsklappe
925 Blockade AGT Anhebungsklappe
926 Endstellung Ascheaustragung-Wärmetauscher
927 Brennraumfühler Unterbrechung
928 Brennraumfühler falscher Messwert
929 Anlagendruck zu hoch
930 Anlagendruck zu niedrig
931 Warnung Anlagendruck niedrig
932 Fehler Drucksensor
933 Fehler Füllstandssensor 2
934 Raumaustragung 1 Sicherheitskette
935 Raumaustragung 2 Sicherheitskette
936 Zündung nicht möglich
Betriebsanleitung maximus
18 Elektrische Sicherungen
GEFAHR - Bei Arbeiten an den elektri-
schen Teilen der Anlage besteht
Lebensgefahr durch Stromschlag
– Arbeiten dürfen nur von einer Elektrofach-
kraft durchgeführt werden.
– Geltende Normen und Vorschriften beach-
ten.

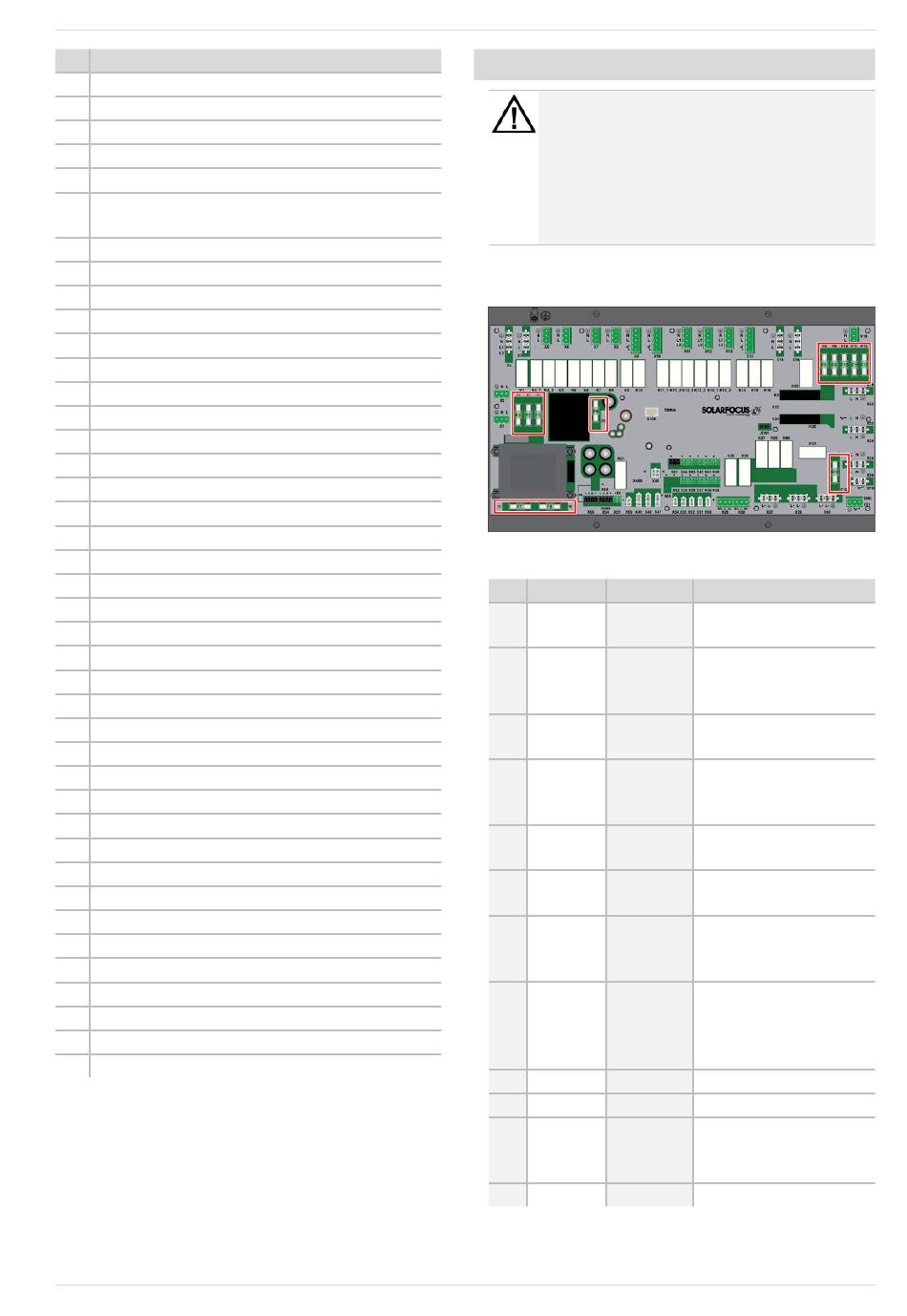

Position der Sicherungen am Kessel-Leis-
tungsteil
Sicherungen am Kessel-Leistungsteil (A1)
Wert
Baugröße Verwendung
F1 T 3,15A
5x20 mm Absicherung 230V AC:
F2 T 125mA
5x20 mm Absicherung 230V AC:
F3 T 10A
5x20 mm Absicherung 230V AC:
F5 F 8A
5x20 mm Absicherung X18 (abge-
F6 F 8A
5x20 mm Absicherung 230V AC:
F7 T 2,5A
5x20 mm Absicherung 12V AC:
F8 T 2,5A
5x20 mm Absicherung 18V AC:
F9 T 800mA
5x20 mm Absicherung 18V AC:
F10 T 10A
5x20 mm Ersatzsicherung
F11 F 8A
5x20 mm Ersatzsicherung
F12 F 0,5A
5x20 mm Absicherung 230 VAC:
F13 F 0,5A
5x20 mm Ersatzsicherung für F12
Information betreffend Zugängkeit des Kessel-Leis-
tungsteils siehe in Kessel-Montageanleitung.
18 Elektrische Sicherungen
Vorsicherung Haupttrafo
Vorsicherung Stand-
bytrafo
Relaisausgänge
hende Versorgung 230V
AV )
Triacausgänge
Heizung Lambdasonde
Interne Elektronik v.
Haupttrafo
Interne Elektronik v.
Standbytrafo; Ver-
sorgung Display
Relaisausgänge X26,
X27 und X80
