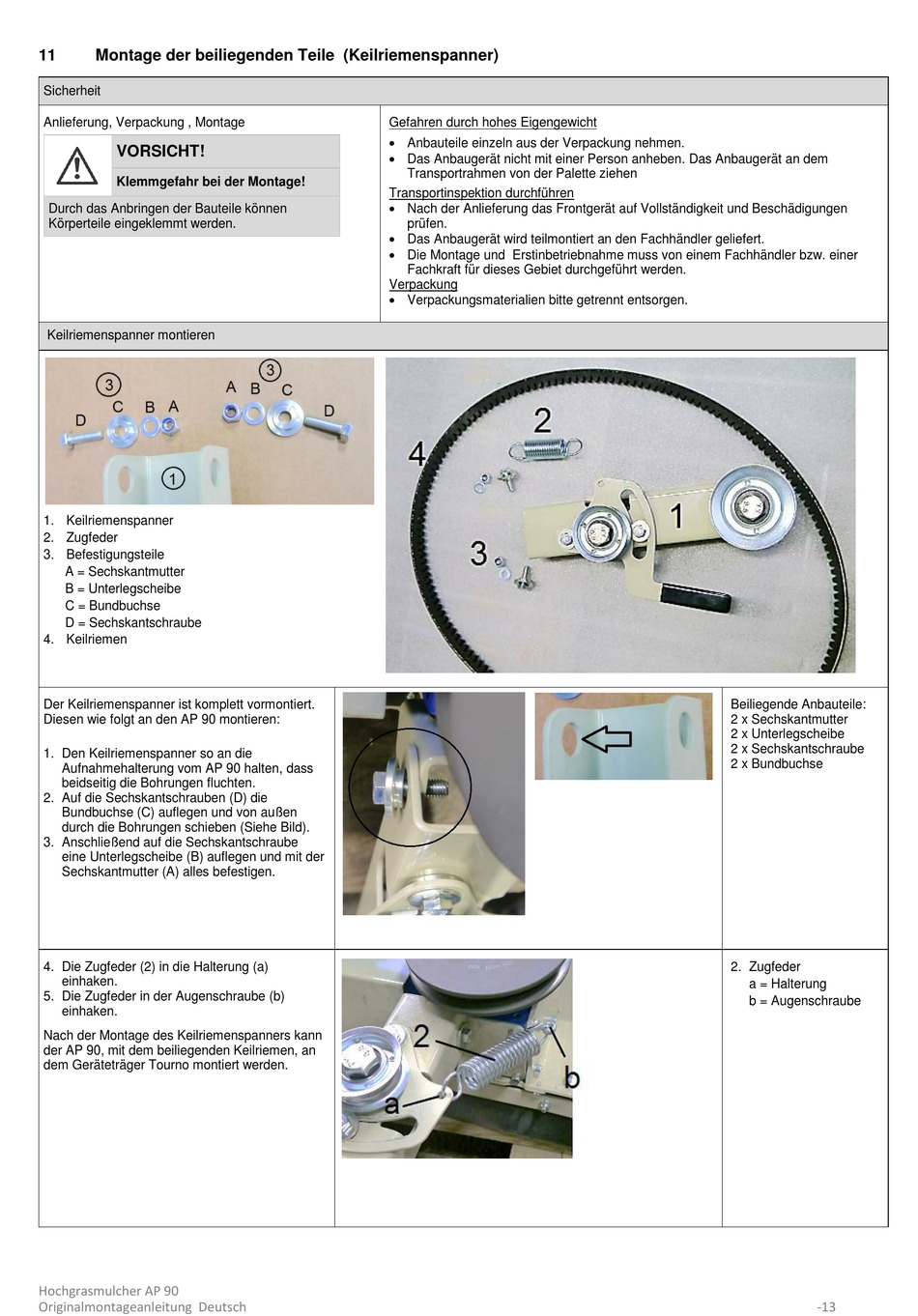

Montage der beiliegenden Teile (Keilriemenspanner)
Sicherheit
Anlieferung, Verpackung , Montage
VORSICHT!
Klemmgefahr bei der Montage!
Durch das Anbringen der Bauteile können
Körperteile eingeklemmt werden.
Keilriemenspanner montieren
1. Keilriemenspanner
2. Zugfeder
3. Befestigungsteile
A = Sechskantmutter
B = Unterlegscheibe
C = Bundbuchse
D = Sechskantschraube
4. Keilriemen
Der Keilriemenspanner ist komplett vormontiert.
Diesen wie folgt an den AP 90 montieren:
1. Den Keilriemenspanner so an die
Aufnahmehalterung vom AP 90 halten, dass
beidseitig die Bohrungen fluchten.
2. Auf die Sechskantschrauben (D) die
Bundbuchse (C) auflegen und von außen
durch die Bohrungen schieben (Siehe Bild).
3. Anschließend auf die Sechskantschraube
eine Unterlegscheibe (B) auflegen und mit der
Sechskantmutter (A) alles befestigen.
4. Die Zugfeder (2) in die Halterung (a)
einhaken.
5. Die Zugfeder in der Augenschraube (b)
einhaken.
Nach der Montage des Keilriemenspanners kann
der AP 90, mit dem beiliegenden Keilriemen, an
dem Geräteträger Tourno montiert werden.
Hochgrasmulcher AP 90
Originalmontageanleitung Deutsch
Gefahren durch hohes Eigengewicht
Anbauteile einzeln aus der Verpackung nehmen.
Das Anbaugerät nicht mit einer Person anheben. Das Anbaugerät an dem
Transportrahmen von der Palette ziehen
Transportinspektion durchführen
Nach der Anlieferung das Frontgerät auf Vollständigkeit und Beschädigungen
prüfen.
Das Anbaugerät wird teilmontiert an den Fachhändler geliefert.
Die Montage und Erstinbetriebnahme muss von einem Fachhändler bzw. einer
Fachkraft für dieses Gebiet durchgeführt werden.
Verpackung
Verpackungsmaterialien bitte getrennt entsorgen.
Beiliegende Anbauteile:
2 x Sechskantmutter
2 x Unterlegscheibe
2 x Sechskantschraube
2 x Bundbuchse
2. Zugfeder
a = Halterung
b = Augenschraube
