Bild von Verschraubung

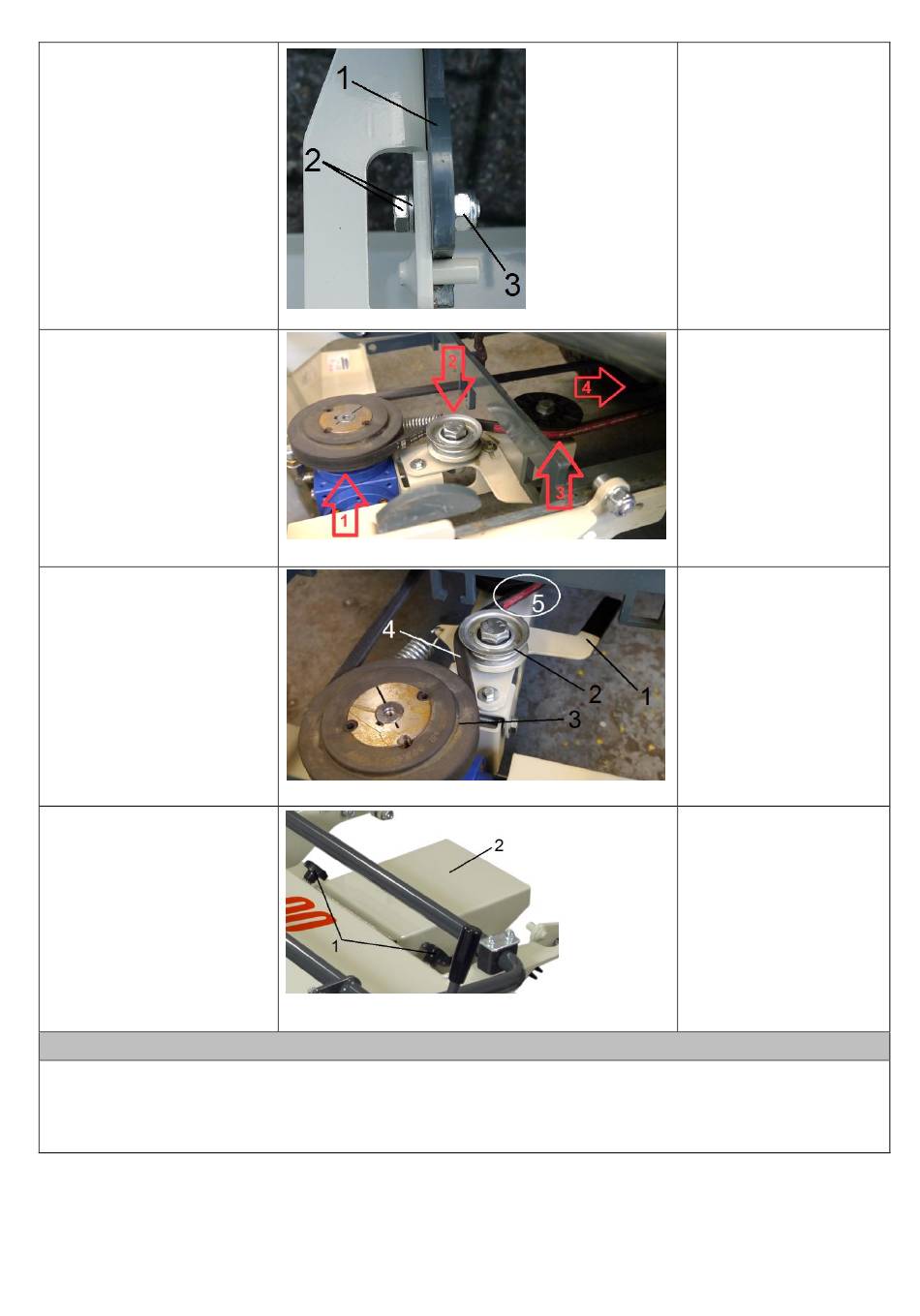

5. Den Keilriemen auf die zwei
großen Keilriemenscheiben des
Tourno und des AP 90 legen. Die
Keil-Seite des Keilriemens muss in
den Keilriemenscheiben liegen.
6. Den Keilriemenspanner an dem
Griff zu sich heranziehen.
7. Den Keilriemen mit der Keil-Seite
in die V-Rolle legen.
8. Die Rücken-Seite des Keilriemens
um die H-Rolle (2) legen.
9. Den Keilriemenspanner wieder los
lassen.
10. Die Abdeckung wie auf dem Bild
auflegen und mit den
Kreuzgriffschrauben befestigen.
Der AP 90 ist nun fertig montiert.
Bitte starten Sie einen Testlauf um
eventuelle Fehler zu erkennen und
rechtzeitig beheben zu können.
10.1
Demontage
Die Demontage des AP 90 erfolgt in umgekehrter Reihenfolge.
Der Keilriemenspanner braucht nicht wieder demontiert werden.
Hochgrasmulcher AP 90
Originalmontageanleitung Deutsch
1. Aufnahme vom TOURNO
2. Sechskantschraube mit
Unterlegscheibe
3. Sechskantmutter mit
Unterlegscheibe
1. Keilriemenscheibe AP 90
2. H-Rolle
3. V-Rolle
4. Keilriemenschiebe Tourno
1. Griff des Keilriemenspanners
2. H-Rolle
3. Keilriemenscheibe
4. Keil-Seite des Keilriemens
5. Rücken-Seite des Keilriemens
1. Kreuzgriffschrauben
2. Abdeckung
-12
