Montage des AP 90
Sicherheit
Anlieferung, Verpackung , Montage
VORSICHT!
Klemmgefahr bei der Montage!
Durch das Anbringen der Bauteile können
Körperteile eingeklemmt werden.

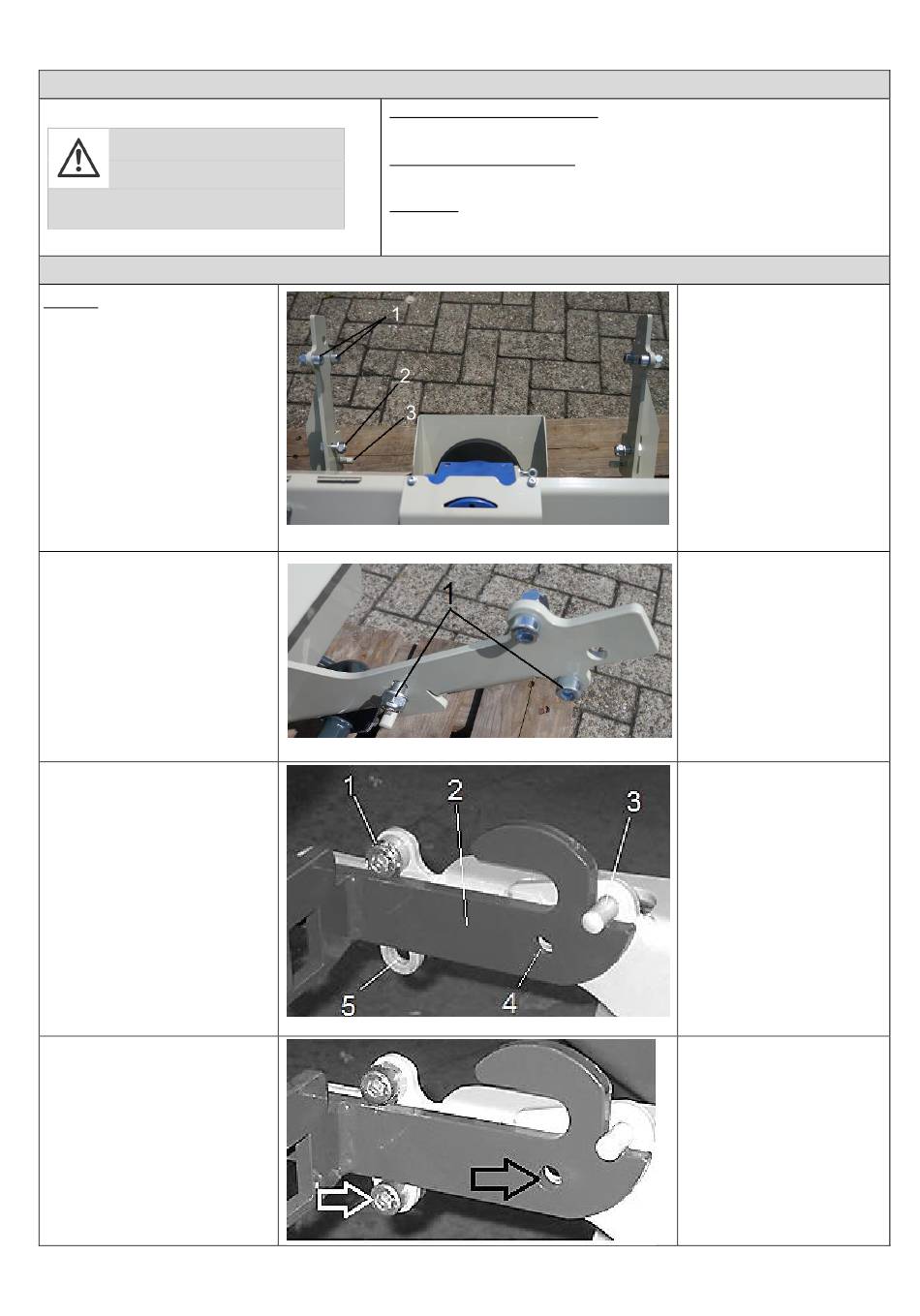

Montage des AP 90 an dem Geräteträger Tourno
Übersicht
Führungsschiene vom AP 90
1. Jeweils die unter (1) angezeigte
Verschraubung aus den Bohrungen
links und rechts von der
Führungsschiene entfernen.
2. Die Führungsschiene mit der
Mutter (1) beidseitig auf die
Aufnahme (2) legen.
3. Den AP 90 an dem
Rundrohrrahmen anheben und die
angeschweißten Bolzen (3) auf die
Aufnahme (2) vor der Gabel legen.
Wichtig!
Die Mutter (1) und der
angeschweißte Bolzen (3) müssen
auf beiden Seiten wie abgebildet
aufliegen.
4. Die unter Punkt 1. entfernten
Sechskantschrauben auf beiden
Seiten durch die Bohrungen
schieben und mit Unterlegscheiben
und Sechskantmutter befestigen.
Hochgrasmulcher AP 90
Originalmontageanleitung Deutsch
Gefahren durch hohes Eigengewicht
•
Das Anbaugerät darf nicht von nur einer Person angehoben werden.
•
Das Anbaugerät an dem Transportrahmen von der Palette ziehen
Transportinspektion durchführen
•
Nach der Anlieferung, die Lieferung auf Vollständigkeit und Beschädigungen
prüfen.
Verpackung
•
Folie, Kabelbinder und Polyesterband entfernen
•
Verpackungsmaterialien bitte getrennt entsorgen.
1. Schraube mit Unterlegscheibe
und Sechskantmutter
2. Sechskantschrauben mit
Unterlegscheibe und
Sechskantmutter
3. angeschweißter Bolzen
1. Schrauben mit
Unterlegscheibe und
Sechskantmutter
1. Mutter
2. Aufnahme vom TOURNO
Geräteträger
3. angeschweißter Bolzen
4. Bohrung für Anschlusspunkt
AP 90
5. Bohrung für die
Sechskantschraube
Bohrungen für die
Verschraubungen (Pfeile)
-11
