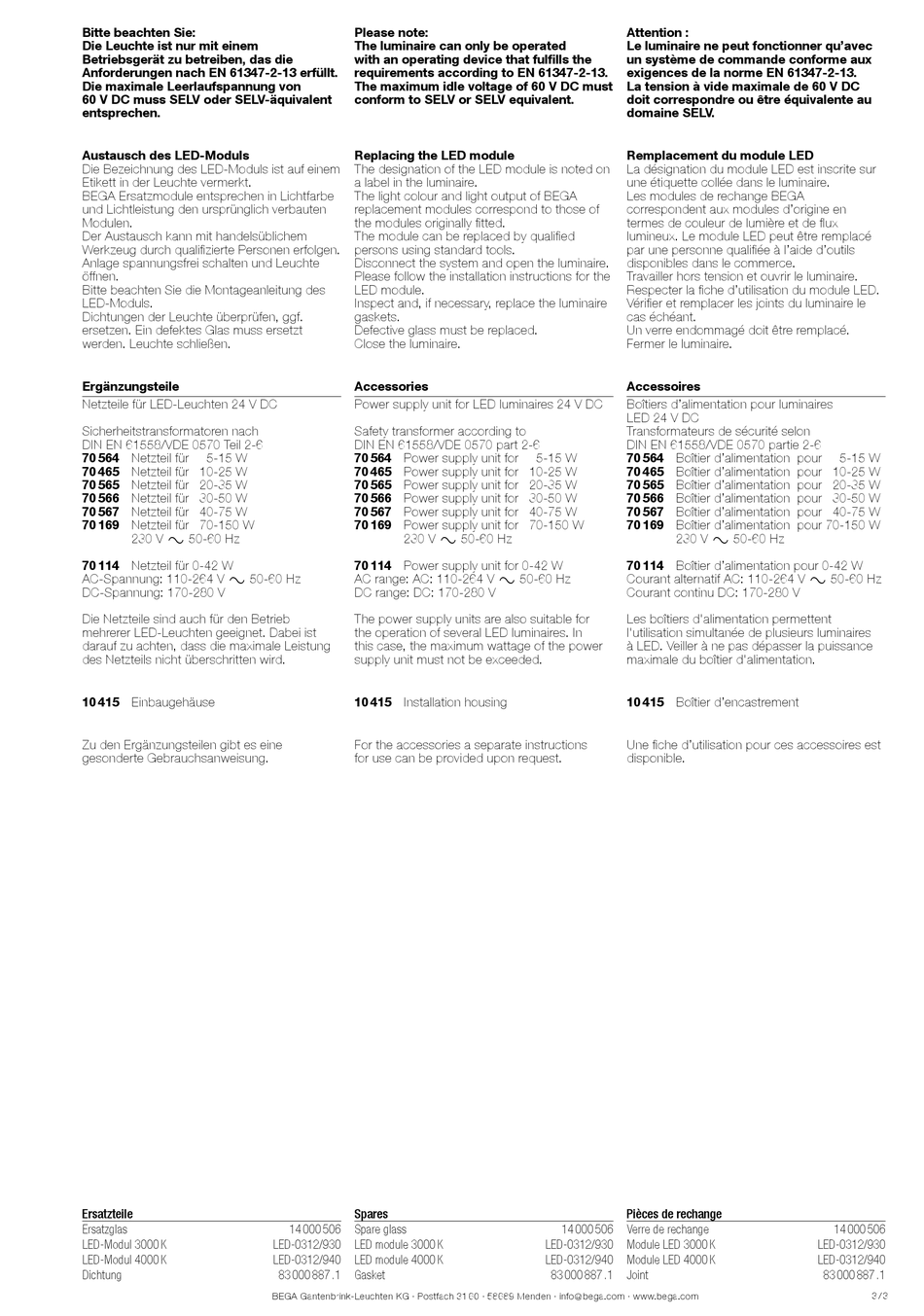

BEGA 22 101 Gebrauchsanweisung Seite 3

Wandeinbauleuchte

Werbung

Bitte beachten Sie:
Die Leuchte ist nur mit einem
Betriebsgerät zu betreiben, das die
Anforderungen nach EN 61347-2-13 erfüllt.
Die maximale Leerlaufspannung von
60 V DC muss SELV oder SELV-äquivalent
entsprechen.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualifizierte Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen. Ein defektes Glas muss ersetzt
werden. Leuchte schließen.
Ergänzungsteile
Netzteile für LED-Leuchten 24 V DC
Sicherheitstransformatoren nach
DIN EN 61558/VDE 0570 Teil 2-6
70 564 Netzteil für
5-15 W
70 465 Netzteil für 10-25 W
70 565 Netzteil für 20-35 W
70 566 Netzteil für 30-50 W
70 567 Netzteil für 40-75 W
70 169 Netzteil für 70-150 W
230 V y 50-60 Hz
70 114 Netzteil für 0-42 W
AC-Spannung: 110-264 V y 50-60 Hz
DC-Spannung: 170-280 V
Die Netzteile sind auch für den Betrieb
mehrerer LED-Leuchten geeignet. Dabei ist
darauf zu achten, dass die maximale Leistung
des Netzteils nicht überschritten wird.
10 415 Einbaugehäuse
Zu den Ergänzungsteilen gibt es eine
gesonderte Gebrauchsanweisung.
Ersatzteile
Ersatzglas
LED-Modul 3000 K
LED-Modul 4000 K
Dichtung
Please note:
The luminaire can only be operated
with an operating device that fulfills the
requirements according to EN 61347-2-13.
The maximum idle voltage of 60 V DC must
conform to SELV or SELV equivalent.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally fitted.
The module can be replaced by qualified
persons using standard tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Accessories
Power supply unit for LED luminaires 24 V DC
Safety transformer according to
DIN EN 61558/VDE 0570 part 2-6
70 564 Power supply unit for
70 465 Power supply unit for 10-25 W
70 565 Power supply unit for 20-35 W
70 566 Power supply unit for 30-50 W
70 567 Power supply unit for 40-75 W
70 169 Power supply unit for 70-150 W
230 V y 50-60 Hz
70 114 Power supply unit for 0-42 W
AC range: AC: 110-264 V y 50-60 Hz
DC range: DC: 170-280 V
The power supply units are also suitable for
the operation of several LED luminaires. In
this case, the maximum wattage of the power
supply unit must not be exceeded.
10 415 Installation housing
For the accessories a separate instructions
for use can be provided upon request.
Spares
14 000 506
Spare glass
LED-0312/930
LED module 3000 K
LED-0312/940
LED module 4000 K
83 000 887 .1
Gasket
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Attention :
Le luminaire ne peut fonctionner qu'avec
un système de commande conforme aux
exigences de la norme EN 61347-2-13.
La tension à vide maximale de 60 V DC
doit correspondre ou être équivalente au
domaine SELV.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette collée dans le luminaire.
Les modules de rechange BEGA
correspondent aux modules d'origine en
termes de couleur de lumière et de flux
lumineux. Le module LED peut être remplacé
par une personne qualifiée à l'aide d'outils
disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la fiche d'utilisation du module LED.
Vérifier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Accessoires
Boîtiers d'alimentation pour luminaires
LED 24 V DC
Transformateurs de sécurité selon
DIN EN 61558/VDE 0570 partie 2-6
5-15 W
70 564 Boîtier d'alimentation pour
70 465 Boîtier d'alimentation pour 10-25 W
70 565 Boîtier d'alimentation pour 20-35 W
70 566 Boîtier d'alimentation pour 30-50 W
70 567 Boîtier d'alimentation pour 40-75 W
70 169 Boîtier d'alimentation pour 70-150 W
230 V y 50-60 Hz
70 114 Boîtier d'alimentation pour 0-42 W
Courant alternatif AC: 110-264 V y 50-60 Hz
Courant continu DC: 170-280 V
Les boîtiers d'alimentation permettent
l'utilisation simultanée de plusieurs luminaires
à LED. Veiller à ne pas dépasser la puissance
maximale du boîtier d'alimentation.
10 415 Boîtier d'encastrement
Une fiche d'utilisation pour ces accessoires est
disponible.
Pièces de rechange
14 000 506
Verre de rechange
LED-0312/930
Module LED 3000 K
LED-0312/940
Module LED 4000 K
83 000 887 .1
Joint
5-15 W
14 000 506
LED-0312/930
LED-0312/940
83 000 887 .1
3 / 3
