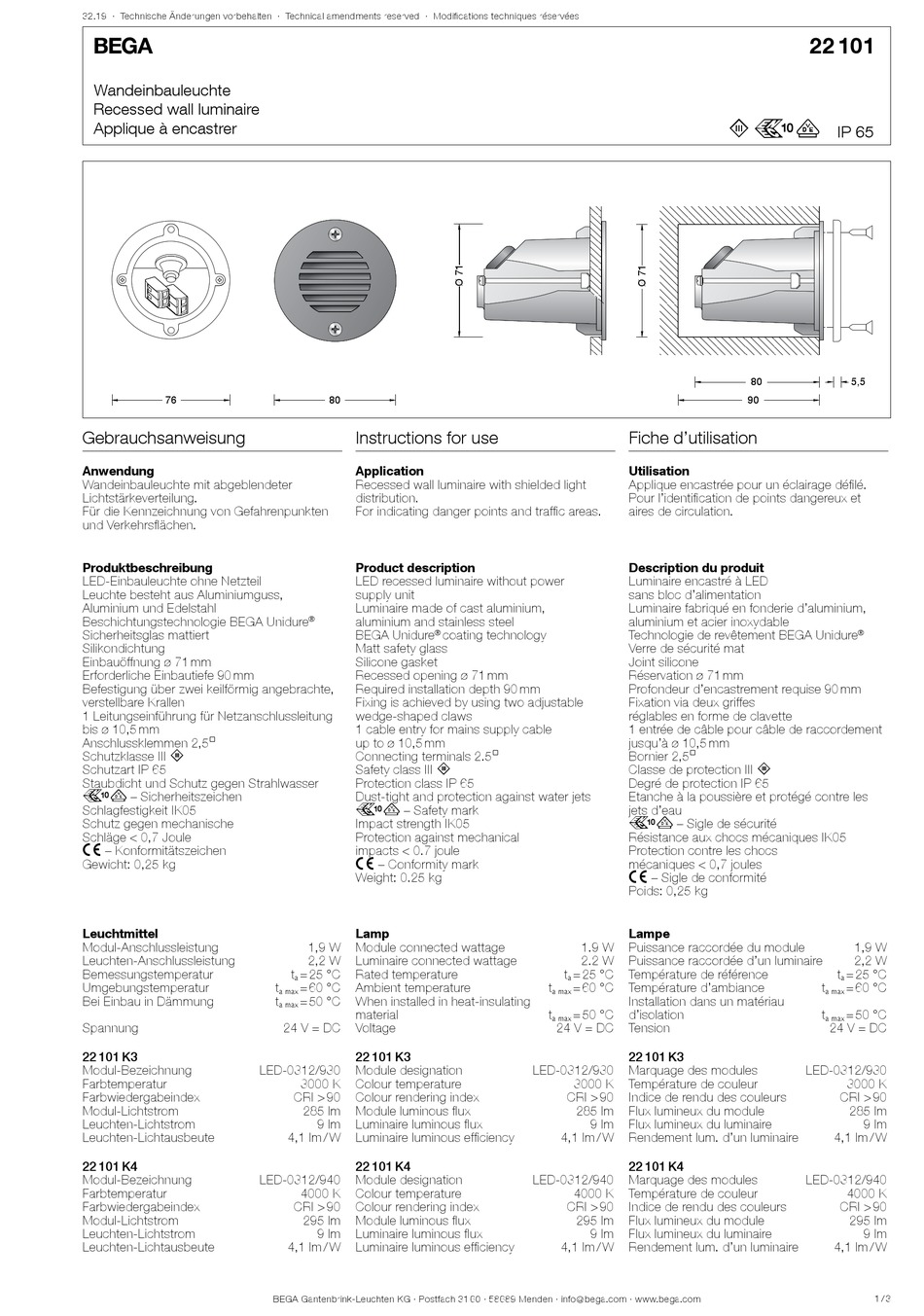

BEGA 22 101 Gebrauchsanweisung

32.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
76
Gebrauchsanweisung
Anwendung
Wandeinbauleuchte mit abgeblendeter
Lichtstärkeverteilung.
Für die Kennzeichnung von Gefahrenpunkten
und Verkehrsflächen.
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas mattiert
Silikondichtung
Einbauöffnung ø 71 mm
Erforderliche Einbautiefe 90 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm
Anschlussklemmen 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
c – Konformitätszeichen
Gewicht: 0,25 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Bei Einbau in Dämmung
Spannung
22 101 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
22 101 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
80
Instructions for use
Application
Recessed wall luminaire with shielded light
distribution.
For indicating danger points and traffic areas.
Product description
LED recessed luminaire without power
supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
®
BEGA Unidure
Matt safety glass
Silicone gasket
Recessed opening ø 71 mm
Required installation depth 90 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
1 cable entry for mains supply cable
up to ø 10,5 mm
Connecting terminals 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
r – Safety mark
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
c – Conformity mark
Weight: 0.25 kg
Lamp
1,9 W Module connected wattage
2,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 60 °C Ambient temperature
a max
t = 50 °C When installed in heat-insulating
a max
material
24 V = DC Voltage
22 101 K3
LED-0312/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
285 lm Module luminous flux
9 lm Luminaire luminous flux
4,1 lm / W Luminaire luminous efficiency
22 101 K4
LED-0312/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
295 lm Module luminous flux
9 lm Luminaire luminous flux
4,1 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
®
1.9 W
2.2 W
t = 25 °C
a
t = 60 °C
a max
t = 50 °C
a max
24 V = DC
LED-0312/930
3000 K
CRI > 90
285 lm
9 lm
4,1 lm / W
LED-0312/940
4000 K
CRI > 90
295 lm
9 lm
4,1 lm / W
3 r
80
90
Fiche d'utilisation
Utilisation
Applique encastrée pour un éclairage défilé.
Pour l'identification de points dangereux et
aires de circulation.
Description du produit
Luminaire encastré à LED
sans bloc d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité mat
Joint silicone
Réservation ø 71 mm
Profondeur d'encastrement requise 90 mm
Fixation via deux griffes
réglables en forme de clavette
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
c – Sigle de conformité
Poids: 0,25 kg
Lampe
Puissance raccordée du module
Puissance raccordée d'un luminaire
Température de référence
Température d'ambiance
Installation dans un matériau
d'isolation
Tension
22 101 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
22 101 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
22 101
IP 65
5,5
®
1,9 W
2,2 W
t = 25 °C
a
t = 60 °C
a max
t = 50 °C
a max
24 V = DC
LED-0312/930
3000 K
CRI > 90
285 lm
9 lm
4,1 lm / W
LED-0312/940
4000 K
CRI > 90
295 lm
9 lm
4,1 lm / W
1 / 3
