Anschlussvariante Modbus RS485
Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100.
Bestellmerkmal "Ausgang", Option M
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt
werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Optionen Klemmen
A, B
A, B, C
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option B: Kompakt, hygienisch, rostfrei
• Option C: Ultrakompakt, hygienisch, rostfrei, Gerätestecker M12

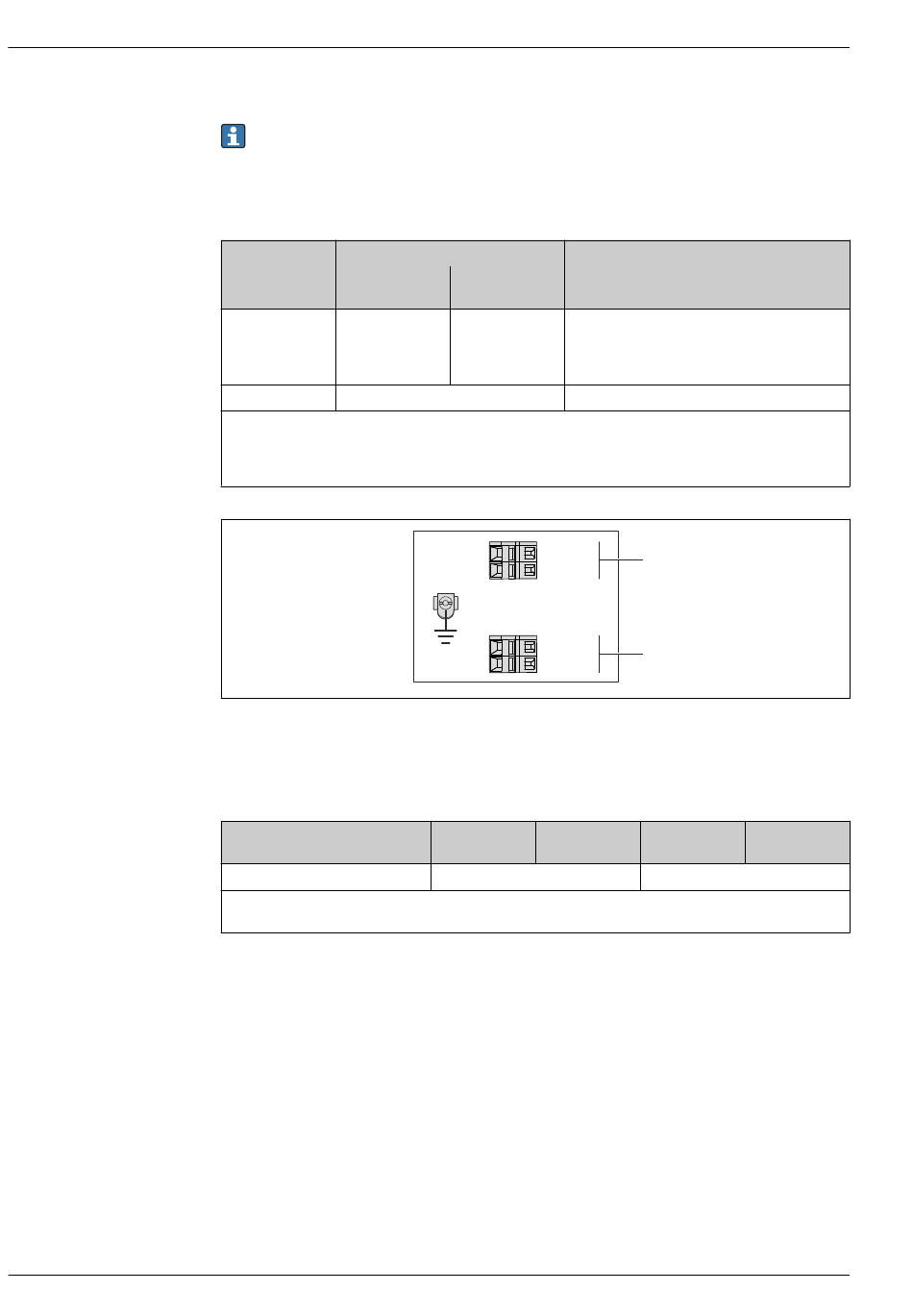

 5 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im eigensicheren Bereich
(Anschluss via Safety Barrier Promass 100)
1 Eigensichere Energieversorgung
2 Modbus RS485
Bestellmerkmal
"Ausgang"
Option M
Bestellmerkmal "Ausgang":
Option M: Modbus RS485, für Einsatz im eigensicheren Bereich (Anschluss via Safety Barrier Promass 100)
Energie-
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Gerätestecker Option I: Stecker M12x1
62 A
72 B
10 +
L
_
20
L
20 (L–) 10 (L+)
Eigensichere Versorgungsspannung
Proline Promass A 100
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
2
1
72 (B)
Modbus RS485 eigensicher
Endress+Hauser
A0017053
62 (A)
