Elektrischer Anschluss

Endress+Hauser

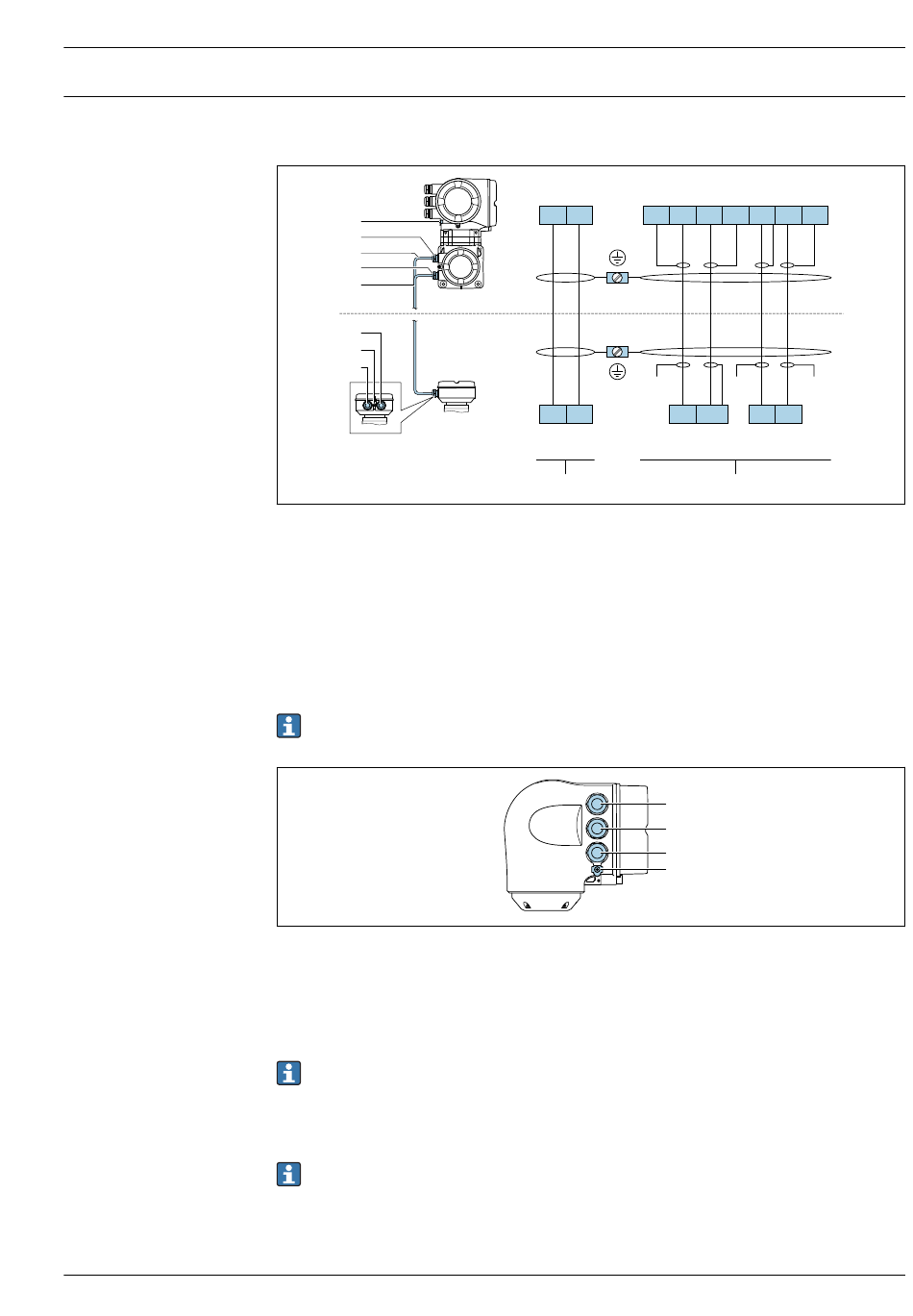

Anschluss Verbindungskabel

Der Anschluss des Verbindungskabels erfolgt über Klemmen.
1
2
3
4
5
6
7
8
1 Schutzerde (PE)
2 Kabeleinführung für Spulenstromkabel am Anschlussgehäuse Messumformer
3 Spulenstromkabel
4 Kabeleinführung für Signalkabel am Anschlussgehäuse Messumformer
5 Signalkabel
6 Kabeleinführung für Signalkabel am Anschlussgehäuse Messaufnehmer
7 Kabeleinführung für Spulenstromkabel am Anschlussgehäuse Messaufnehmer
8 Schutzerde (PE)

Anschluss Messumformer

• Klemmenbelegung →  27
• Pinbelegung Gerätestecker →  29
1 Anschluss Versorgungsspannung
2 Anschluss Signalübertragung Ein-/Ausgang
3 Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über
Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne
4 Schutzerde (PE)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabeleinführung
montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann dadurch ohne Öffnen
des Geräts über einen M12 Stecker erfolgen.
Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45) →  97
ER ER S1 E1 E2 S2
+
42 41 6 5 7
n.c.
42 41 5 7
+
ER ER E1 E2
3
1
2
3
4
GND E S
8 4 36 37
n.c. n.c.
4 37
GND E
5
A0029145
A0026781
