RLN22
Bedienung vor Ort
Endress+Hauser
12.9
Anzeige- und Bedienelemente
9
8
11

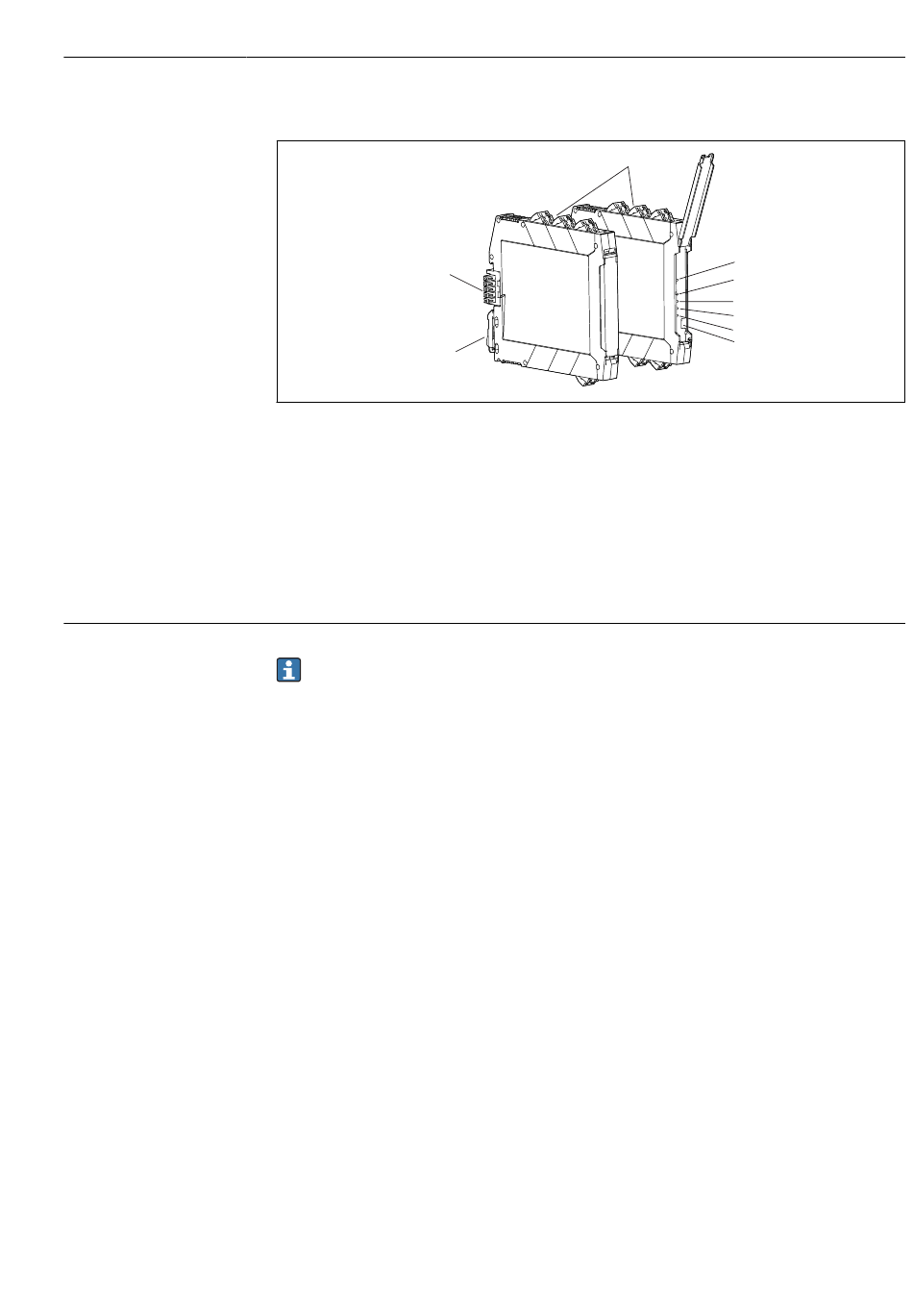

Anzeige- und Bedienelemente
1
Steckbare Schraub- oder Push-in Anschlussklemme
2
LED grün "On" Spannungsversorgung
3
LED rot "LF1" Leitungsfehler der Sensorleitung 1
4
LED rot "LF2" Leitungsfehler der Sensorleitung 2 (Option)
5
LED gelb "OUT1" Status Relais 1
6
LED gelb "OUT2" Status Relais 2 (Option)
7
Schalter DIP 1 ... 4
8
Hutschienen-Clip für Tragschienenmontage
9
Tragschienen-Busverbinder (optional)
Hardwareeinstellungen / Konfiguration
Einstellungen am Gerät mithilfe des DIP-Schalters müssen im spannungslosen
Zustand erfolgen.
Wirkungsrichtung
Am Gerät können über DIP-Schalter die Wirkungsrichtung (Arbeits- oder Ruhestromver-
halten) gewählt sowie die Leitungsfehlererkennung aktiviert oder deaktiviert werden.
DIP-Schalter 1 = Kanal 1; DIP-Schalter 3 = Kanal 2 (optional)
Im Auslieferungszustand befinden sich alle DIP-Schalter in der Position "I":
• I = normale Phase (Arbeitsstromverhalten)
• II = inverse Phase (Ruhestromverhalten)
DIP-Schalter 1:
• DIP-Schalter Stellung I = Normalfunktion: der Relaisausgang (Wechsler) schaltet bei 0-
Signal am Eingang in den Zustand „nicht leitend" (Schließerkontakt ist geöffnet) bzw.
„leitend" (Öffnerkontakt ist geschlossen).
• DIP-Schalter Stellung II = Inversfunktion: der Relaisausgang (Wechsler) schaltet bei 1-
Signal am Eingang in den Zustand „nicht leitend" (Schließerkontakt ist geöffnet) bzw.
„leitend" (Öffnerkontakt ist geschlossen).
Leitungsfehlererkennung
DIP-Schalter 2 = Kanal 1; DIP-Schalter 4 = Kanal 2 (optional)
I = Leitungsfehlererkennung ausgeschaltet - Nicht zulässig für sicherheitsgerichtete
Anwendungen!
II = Leitungsfehlererkennung eingeschaltet
Bei Auftreten eines Leitungsfehlers fällt das Relais ab und die rote LED "LF" blinkt (NE 44).
Über den Tragschienen-Busverbinder wird eine Fehlermeldung an das Einspeise- und Feh-
lermeldemodul RNF22 übertragen und als Sammelfehlermeldung weitergeleitet.
Technische Daten
1
2
3
4
5
6
7
A0042251
25
