Elektrischer Anschluss
12
6
Elektrischer Anschluss
6.1
Anschlussbedingungen
Für den elektrischen Anschluss an Schraub- oder Push-in Anschlussklemmen wird ein
Schlitzschraubendreher benötigt.
AWG 24-14
0,2 -2,5 mm
1.
2.
0,5-0,6 Nm
5-7 lb In
5

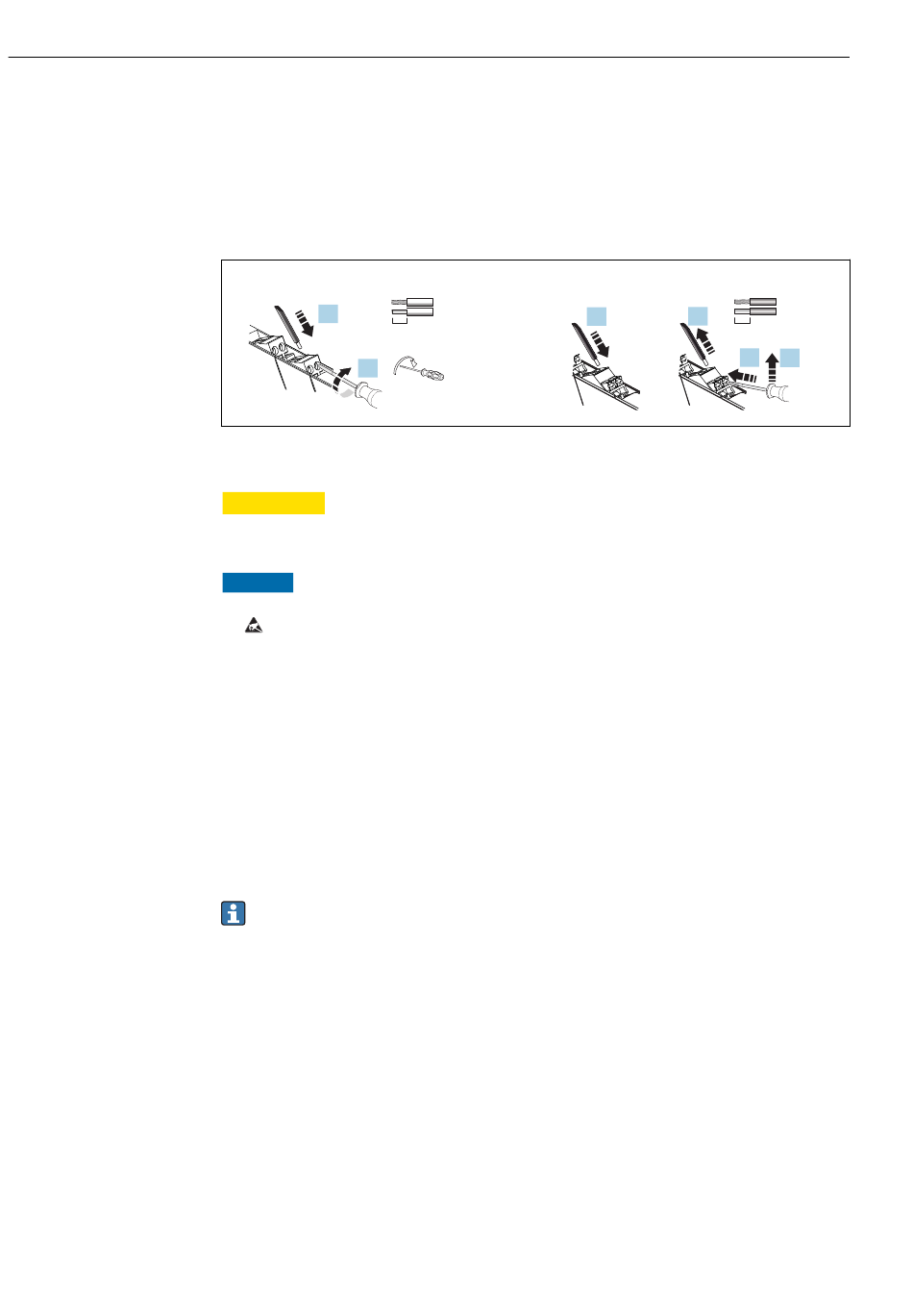

Elektrischer Anschluss mittels Schraubklemmen (links) und Push-in Anschlussklemmen (rechts)
VORSICHT
L
Zerstörung von Teilen der Elektronik
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten.
HINWEIS
Zerstörung oder Fehlfunktion von Teilen der Elektronik
‣
ESD - Elektrostatische Entladung. Klemmen vor elektrostatischer Entladung schüt-
zen.
6.1.1
Spezielle Anschlusshinweise
• In der Gebäudeinstallation müssen Trennvorrichtungen und Nebenstromkreisschutzein-
richtungen mit geeigneten AC- oder DC-Werten vorgesehen werden.
• In der Nähe des Geräts ist ein Schalter/Leistungsschalter vorzusehen, der als Trennvor-
richtung für dieses Gerät gekennzeichnet ist.
• Eine Überstromschutzeinrichtung (I≤16 A) ist in der Installation vorzusehen.
• Die an Eingang und Versorgung anliegenden Spannungen sind Extra-Low-Voltage
(ELV)-Spannungen. Die Schaltspannung am Relaisausgang kann je nach Anwendung
eine gefährliche Spannung (>30 V) sein. Für diesen Fall ist eine sichere galvanische
Trennung zu den anderen Anschlüssen vorhanden.
Informationen zu Anschlussdaten siehe Kapitel "Technische Daten".
5
²
7 mm (0,28")
AWG 24-14
0,2 - ,5 mm
5 2
1.
3.
10
mm
1.
Endress+Hauser
RLN22
²
(0,39")
2.
A0040201
