6.2

Verdrahtung auf einen Blick

Out
Ch1
14 11
3.1 3.2
4.1 4.2
In

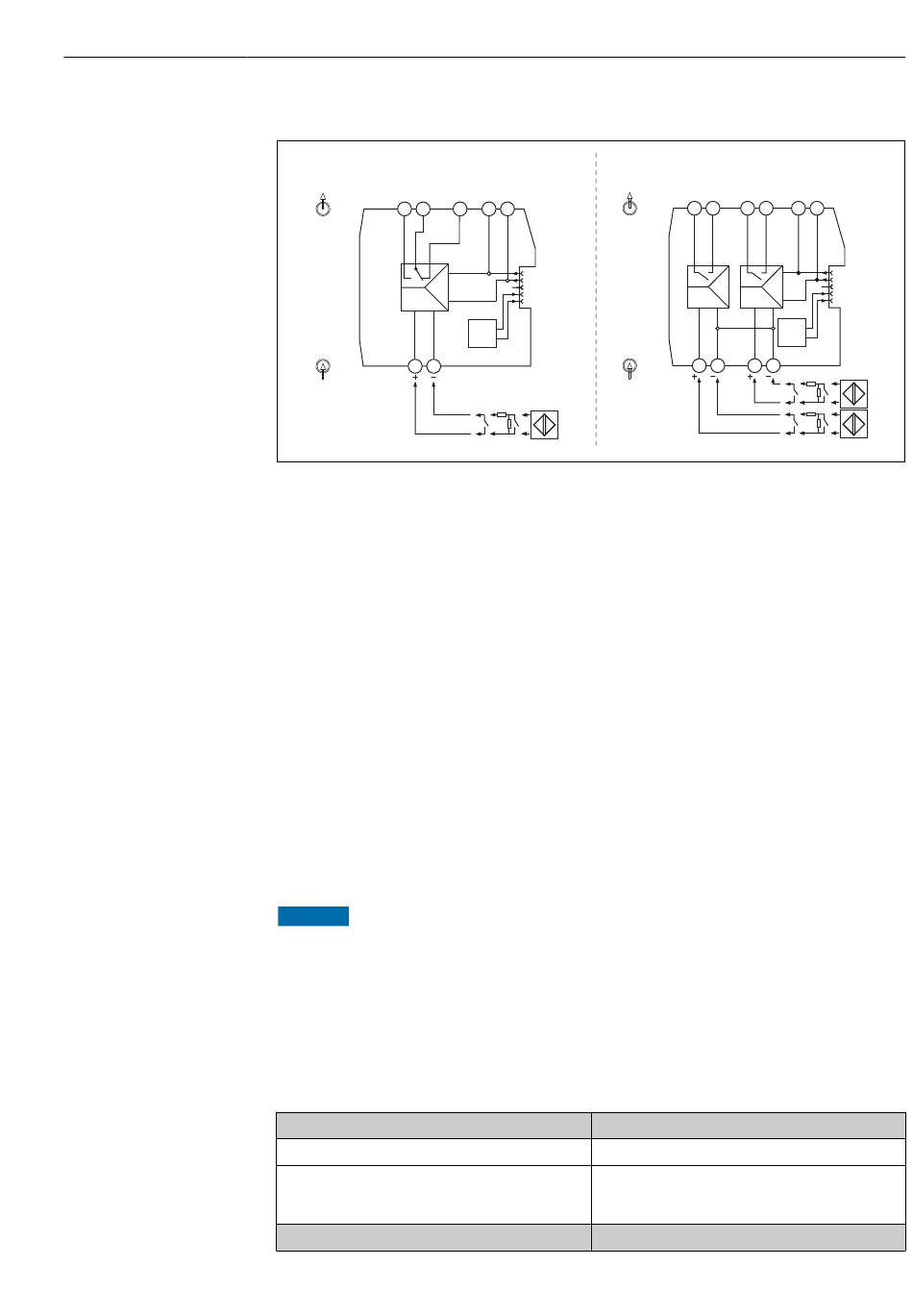

 6 Klemmenbelegung RLN22: 1-Kanal Version (links), 2-Kanal Version (rechts)
6.3

Anschluss Versorgungsspannung

Die Spannungsversorgung kann über die Anschlussklemmen 1.1 und 1.2 oder den Trag-
schienen-Busverbinder erfolgen.
6.3.1 Einspeisung mittels Einspeise- und Fehlermeldemodul
Zur Einspeisung der Versorgungsspannung auf den Tragschienen-Busverbinder wird das
Einspeise- und Fehlermeldemodul RNF22 empfohlen. Mit dieser Option ist ein Gesamt-
strom von 3,75 A möglich.
6.3.2 Einspeisung in den Tragschienen-Busverbinder über
Anschlussklemmen
Angereihte Geräte können bis zu einer Gesamtstromaufnahme von 400 mA über die
Anschlussklemmen des Gerätes versorgt werden. Die Verbindung erfolgt über den Trag-
schienen-Busverbinder. Es wird empfohlen, eine 630 mA Sicherung (mittelträge oder
träge) vorzuschalten.
HINWEIS
Die gleichzeitige Einspeisung über Anschlussklemmen und Tragschienen-Busverbin-
der ist nicht erlaubt! Der Abgriff von Energie aus dem Tragschienen-Busverbinder zur
Weiterleitung ist nicht erlaubt.
‣
Niemals die Versorgungsspannung direkt an den Tragschienen-Busverbinder anschlie-
ßen!
6.4

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
Entsprechen die Umgebungsbedingungen der Geräte-
spezifikation (z.B. Umgebungstemperatur, Messbe-
reich, usw.)?
Elektrischer Anschluss
Out
12 +24V GND
2.2 1.1 1.2
+24V
GND
n.c.
GND
Fault
Faultsignal
In
Hinweise
--
siehe ' T echnische Daten'
Hinweise
Elektrischer Anschluss
Ch1 Ch2
14 13 +24V GND
14 13
3.1 3.2 2.1 2.2 1.1 1.2
+24V
GND
n.c.
GND
Fault
Faultsignal
4.1 4.2 5.1 5.2
A0042196
