MONTAGEANLEITUNG
• Bitte lesen Sie sich diese Montageanleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
• Bitte bewahren Sie diese Anleitung nach dem Lesen zum späteren Gebrauch
auf.

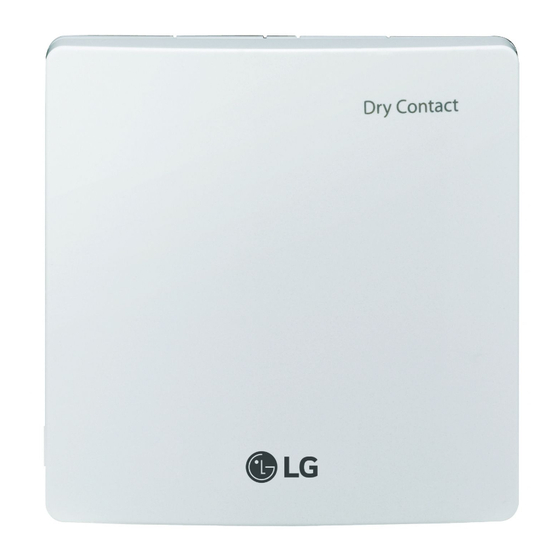

TYP: Modbus Gateway für Innengerät
Modell: PDRYCB500
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG V-NET PDRYCB500
Inhaltszusammenfassung für LG V-NET PDRYCB500
- Seite 1 • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bitte bewahren Sie diese Anleitung nach dem Lesen zum späteren Gebrauch auf. TYP: Modbus Gateway für Innengerät Modell: PDRYCB500 www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Potentialfreier Kontakt für RS-485 - Bedienungs- und Montageanleitung INHALTSVERZEICHNIS Sicherheitshinweise ............3~5 Technische Daten ..............6 Bauteilbezeichnungen ............7 Montage ................8~10 Einstellungsmöglichkeiten ............11 1. Anschluss des potentialfreien Kontaktes an die Leiterplatine des Innengerätes und an den Modbus-Controller........11 2. Adressierung ..................11 2 Modbus Gateway für Innengerät... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb unter Missachtung der Anleitungen kann zu Verletzungen oder Beschädigungen führen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. ACHTUNG Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen. -
Seite 4: Empfohlene Produkte
Sicherheitshinweise Das Gerät nicht an einem Ort Das Gerät nicht an Orten Das Gerät nicht in der Nähe montieren, an dem Regenwasser mit hoher Luftfeuchtigkeit von offenem Feuer in das Gerät eindringen könnte. montieren. montieren. • Ansonsten besteht die Gefahr •... - Seite 5 Sicherheitshinweise Es darf kein Wasser in das Sollte das Gerät in Wasser Kinder und ältere Personen Gerät eindringen. getaucht worden sein, wenden Sie sollten das Gerät nur unter sich an einen Kundendienst oder Aufsicht bedienen. Montage-Fachbetrieb. • Ansonsten besteht die Gefahr von •...
-
Seite 6: Technische Daten
Technische Daten Technische Daten 1) Modbus-Konfiguration - Netzwerk: RS485 zweiadrig - Modus: Modbus RTU Slave - Baudrate: 9600 - Parität: Keine - Stopbits: 1 - Basisregister: 0 2) Data registers Eintragen Name Bereich Hinweise 0: Stop Betrieb 0 ~ 1 1: Start 30003 Raumtemperatur... -
Seite 7: Bauteilbezeichnungen
Bauteilbezeichnungen Bauteilbezeichnungen Vorderes Gehäuseteil Rückseite des Gehäuses ISO-Ansicht Leiterplatine Seite Seite * Andere : Schrauben 4 Stk. (Zur Montage) Kabel (1 Stk.) Montageanleitung (Für den Anschluss am Innengerät) Modbus Gateway für Innengerät 1. CN-OUT : Anschluss für Innengerät 2. BUS-A : RS-485-Anschluss (+) 3. -
Seite 8: Montage
Montage Montage Montage innerhalb des Innengerätes 1) Lösen und entfernen Sie die beiden Schrauben, mit denen das Gerät gesichert wird. 2) Lösen Sie die beiden Schrauben der Leiterplatine und nehmen Sie die Gehäuserückseite von der Leiterplatine ab. 3) Schließen Sie die Anschlusskabel gemäß den Anleitungen an. (Siehe Bedienungs- und Montageanleitung) 4) Schieben Sie den Schalter in die gewünschte Stellung. - Seite 9 Montage Montage 1) Lösen und entfernen Sie die beiden Schrauben, mit denen das Gerät gesichert wird. 2) Bewegen Sie die Gehäuserückseite in Richtung Anschluss, um die Kabelanordnung gut erreichen zu können. 3) Befestigen Sie die Gehäuserückseite am Montageort mit den enthaltenen Montageschrauben. 4) Brechen Sie die Rohrführungsöffnung auf der Gehäuserückseite heraus, je nachdem, wie die Anschlusskabel verlegt werden.
- Seite 10 Montage 5) Schließen Sie die Anschlusskabel gemäß den Anleitungen an. (Siehe Bedienungs- und Montageanleitung) 6) Schieben Sie den Schalter in die gewünschte Stellung. (Siehe Bedienungs- und Montageanleitung) 7) Ziehen Sie die Montageschrauben am oberen und unteren Gehäuse fest. VORSICHT 1. Das Gerät sollte an einer ebenen Fläche montiert und mindestens an zwei Punkten mit Dübelschrauben befestigt werden.
-
Seite 11: Einstellungsmöglichkeiten
Einstellungsmöglichkeiten Einstellungsmöglichkeiten Zum Übernehmen der Änderungen an den Einstellungen des potentialfreien Kontaktes muss der RESET-Schalter betätigt werden. 1. Anschluss des potentialfreien Kontaktes an die Leiterplatine des Innengerätes und an den Modbus-Controller Leiterplatine Innengerät Modbus -Controller CN_CC 2. Adressierung Adresse 1 Adresse 2 Adresse 3 Adresse 4... - Seite 12 12 Modbus Gateway für Innengerät...
