Inhaltszusammenfassung für Focusrite Clarett 4 Pre

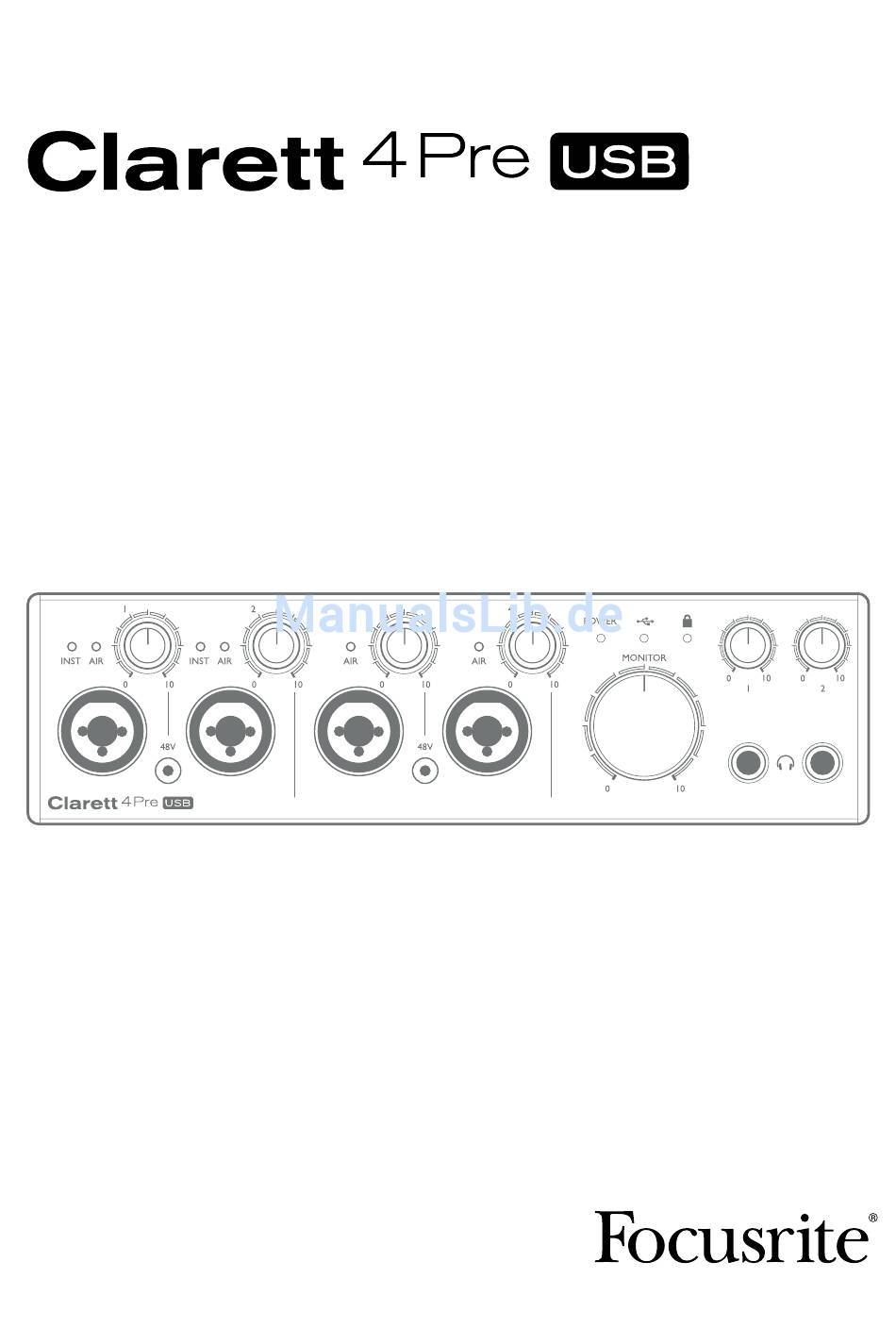

- Seite 1 Bedienungsanleitung www.focusrite.com Version 1.0...
-
Seite 2: Inhaltsverzeichnis
FOCUSRITE CONTROL – ÜBERSICHT . . . . . . . . . . . . . . . . . . . -
Seite 3: Übersicht
Weiterführende Informationen zur Kompatibilität mit seriellen Schnittstellen von Computern finden Sie hier: https://support.focusrite.com/hc/en-gb/articles/115002287829-USB-port-clarification-and-compatibility Einleitung Wir freuen uns, dass Sie sich für das Clarett 4Pre USB aus der Reihe der Focusrite Professional USB-Audio-Interfaces entschieden haben, das neu designte, qualitativ hochwertige, analoge Clarett-Vorverstärker mit der einzigartigen „AIR“-Funktion verbindet. In Kombination mit der Anwendung Focusrite Control steht Ihnen somit eine sehr flexible und professionelle Lösung für den... -
Seite 4: Funktionen
Hardwareeinstellungen, wie Sample-Raten und Synchronisierung, können angepasst werden. Unter folgendem Link können Sie Focusrite Control herunterladen: https://focusrite.de/downloads. Wenn Sie ein iPad oder ein iPhone nutzen, können Sie zudem im App Store® Focusrite iOS Control herunterladen. Die App verbindet sich über WLAN mit der Anwendung Focusrite Control auf Ihrem PC. -
Seite 5: Lieferumfang
- Treiber für Windows* (Clarett 4Pre USB ist standardkonform für Mac: keine Treiber erforderlich) - 2 GB Loopmasters Sounds und Samples - Focusrite Red 2 und Red 3 Plug-In-Suite - Softube Time & Tone Plug-In-Bundle - Ein Softwareinstrument Ihrer Wahl von XLN Audio Addictive Keys... -
Seite 6: Erste Schritte
Jegliche Software, die für die Nutzung von Clarett 4Pre USB benötigt wird – darunter auch einige leistungsstarke und nützliche Extras – steht für Sie auf der Website von Focusrite zum Download zur Verfügung (www.focusrite.com/register). In den „Wichtigen Informationen“, die Sie mit Ihrem Clarett 4Pre USB erhalten haben, finden Sie Validierungscodes, mit denen Sie Zugang zu dieser Website erhalten. -
Seite 7: Hardware-Eigenschaften
Wenn der Signalpegel -6 dBFS erreicht, wird der Ring orange. Bei 0 dBFS wird er rot. INST – Diese beiden roten LEDs leuchten, wenn in der Software Focusrite Control der Modus „INST“ für die Klinkensteckerkontakte der Eingänge 1 und 2 ausgewählt wurde. Wenn INST ausgewählt wurde, wird der Line-Eingang in einen hochohmigen unsymmetrischen Eingang umgewandelt, der sich für den direkten Anschluss von Instrumenten über einen 2-poligen (TS) Klinkenstecker eignet. -
Seite 8: Rückseite
Format bei einer Sample-Rate von 44,1/48 kHz oder vier Kanäle bei 88,2/96 kHz aufnehmen. Dies sind ganz einfach zusätzliche Eingänge für das Clarett 4Pre USB, die in Focusrite Control als Eingänge 11 bis 18 zu finden sind. Dieser Eingang ist auch für eine optische S/PDIF-Quelle geeignet. -
Seite 9: So Schließen Sie Ihr Clarett 4Pre Usb An
: Wählen Sie auf den Seiten Ausgang jeweils das Focusrite-Gerät aus. Systemsteuerung > Ton • Windows: Auswahl über : Rechtsklicken Sie auf das Focusrite-Gerät Als Standardgerät festlegen Aufnahme und wählen Sie die Option aus, sowohl im Tab Wiedergabe auch im Tab Bei Schwierigkeiten finden Sie umfassende Informationen zur Auswahl des Clarett 4Pre USB als Audio-Gerät auf allen Betriebssystemen auf www.focusrite.com/get-started/clarett-4PreUSB. -
Seite 10: So Schließen Sie Ihr Clarett 4Pre Usb An Lautsprecher An
So schließen Sie Ihr Clarett 4Pre USB an Lautsprecher an Die LINE-AUSGÄNGE 1 und 2 mit 6,35 mm Klinkensteckern auf der Rückseite werden üblicherweise für Monitorlautsprecher verwendet. Monitore mit eigener Stromversorgung verfügen über interne Verstärker und können direkt angeschlossen werden. Passive Lautsprecher erfordern einen separaten Stereo-Verstärker;... - Seite 11 Beim Mischen können Sie ein weiteres Paar Lautsprecher (Mittelfeld, Nahfeld, usw.) an die LINE-AUSGÄNGE 3 und 4 anschließen, um Ihren Mix auf verschiedenen Lautsprechern zu testen. Focusrite Control lässt sich mühelos so konfigurieren, dass der Mix an diese Ausgänge sowie die Ausgänge 1 und 2 geleitet wird.
-
Seite 12: Anwendungsbeispiele
Instrumente direkt eingespeist werden können; wir haben sie deshalb für die beiden Gitarren verwendet. Achten Sie darauf, dass in Focusrite Control der INST-Modus für die Eingänge 1 und 2 ausgewählt ist und dass die INST-LED-Lampen leuchten. Die beiden Gesangsmikrofone werden an die Eingänge 3 und 4 angeschlossen. - Seite 13 Einstellungen * zugreifen können. Die Kombination aus Clarett 4Pre USB und Focusrite Control löst dieses Problem durch „latenzfreies Abhören“. Sie können Ihre Eingangssignale direkt auf die Kopfhörer- und Line-Ausgänge des Clarett 4Pre USB routen. So können die Musiker sich selbst auch bei einem sehr großen DAW-Puffer neben dem Computer-Playback nahezu ohne Latenz hören –...
-
Seite 14: Aufnahme Eines Schlagzeugs Mit Und Ohne Optischen Anschluss
2 . Aufnahme eines Schlagzeugs mit und ohne optischen Anschluss Neben den acht analogen Eingängen verfügt das Clarett 4Pre USB über einen ADAT-Eingangs- Port (OPTICAL IN), der bei einer Sample-Rate von 44,1/48 kHz acht bzw. bei einer Sample-Rate von 88,2/96 kHz vier zusätzliche Audio-Eingänge bietet. Über einen 8-Kanal-Mikrofon-Vorverstärker mit ADAT-Ausgang –... - Seite 15 Focusrite Control als Taktgenerator „ADAT“ aus. Beide Geräte müssen zudem auf die gleiche Sample-Rate eingestellt sein. Die zusätzlichen Eingänge über den optischen Port können über Focusrite Control auf die gleiche Art und Weise geroutet werden wie die anderen Eingänge. Die zusätzlichen Eingänge können je nach Bedarf auch für den Kopfhörer-Mix der einzelnen Künstler berücksichtigt werden.
-
Seite 16: Foldback Während Der Aufnahme
4 geleitet wird. Kopfhörer 2 wiederum verfügt über einen vollkommen unabhängigen Mix für das Abhören über Kopfhörer. Sie können den Inhalt beider Mixe in Focusrite Control anpassen. Der Mix für die Ausgänge 3/4 bestimmt, was über Kopfhörer 1 zu hören ist. Was über Kopfhörer 2 zu hören ist, wird vom Mix für die Ausgänge 5/6 (für die es keine zugehörigen Buchsen auf der Rückseite gibt) -
Seite 17: Focusrite Control - Übersicht
FOCUSRITE CONTROL – ÜBERSICHT Focusrite Control ist die zusammen mit dem Clarett 4Pre USB verwendete Software-Anwendung. Sie gibt Ihnen die Möglichkeit, für jeden Musiker einen individuellen Monitor-Mix zu erstellen sowie anzugeben, welche Audio-Signale an welche physischen Audio-Ausgänge geleitet werden sollen. In Focusrite Control können Sie die gewünschten Sample-Raten, digitalen Synchronisierungsoptionen... -
Seite 18: Leistungsdaten
TECHNISCHE SPEZIFIKATIONEN CLARETT 4PRE USB Leistungsdaten Konfiguration Eingänge 18: analog (8), S/PDIF (2), ADAT (8) Ausgänge 8: analog (4), S/PDIF (2), HP (2) Mixer Vollständig zuweisbarer Mixer (26 Eingänge / 10 Ausgänge) Digitale Leistung Unterstützte Sample-Raten 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz Mikrofon-Eingänge Frequenzgang 20 Hz –... -
Seite 19: Physische Und Elektrische Merkmale
Mikrofon/Line (Eingänge 3 und 4) auf der Frontblende Umschalten zwischen Mikrofon Automatisch und Line Umschalten zwischen Line und Über Focusrite Control Instrument (Eingänge 1 und 2) Phantomspeisung +48 V Schalter für die Eingänge 1 & 2 sowie 3 & 4 Analogeingänge 5 bis 8 4 x symmetrische 6,35 mm TRS-Klinkenbuchsen, Anschlüsse... -
Seite 20: Problembehandlung
Dort finden Sie Artikel zu zahlreichen Problembehandlungsbeispielen. URHEBERRECHT UND RECHTSHINWEIS Focusrite ist eine eingetragene Handelsmarke und Clarett 4Pre USB ist eine Handelsmarke von Focusrite Audio Engineering Limited. Alle weiteren Handelsmarken und -namen gehören ihren jeweiligen Eigentümern. 2017 © Focusrite Audio Engineering Limited. Alle Rechte vorbehalten.
