Bauanleitung 101196
Easy-Rider
21
2x

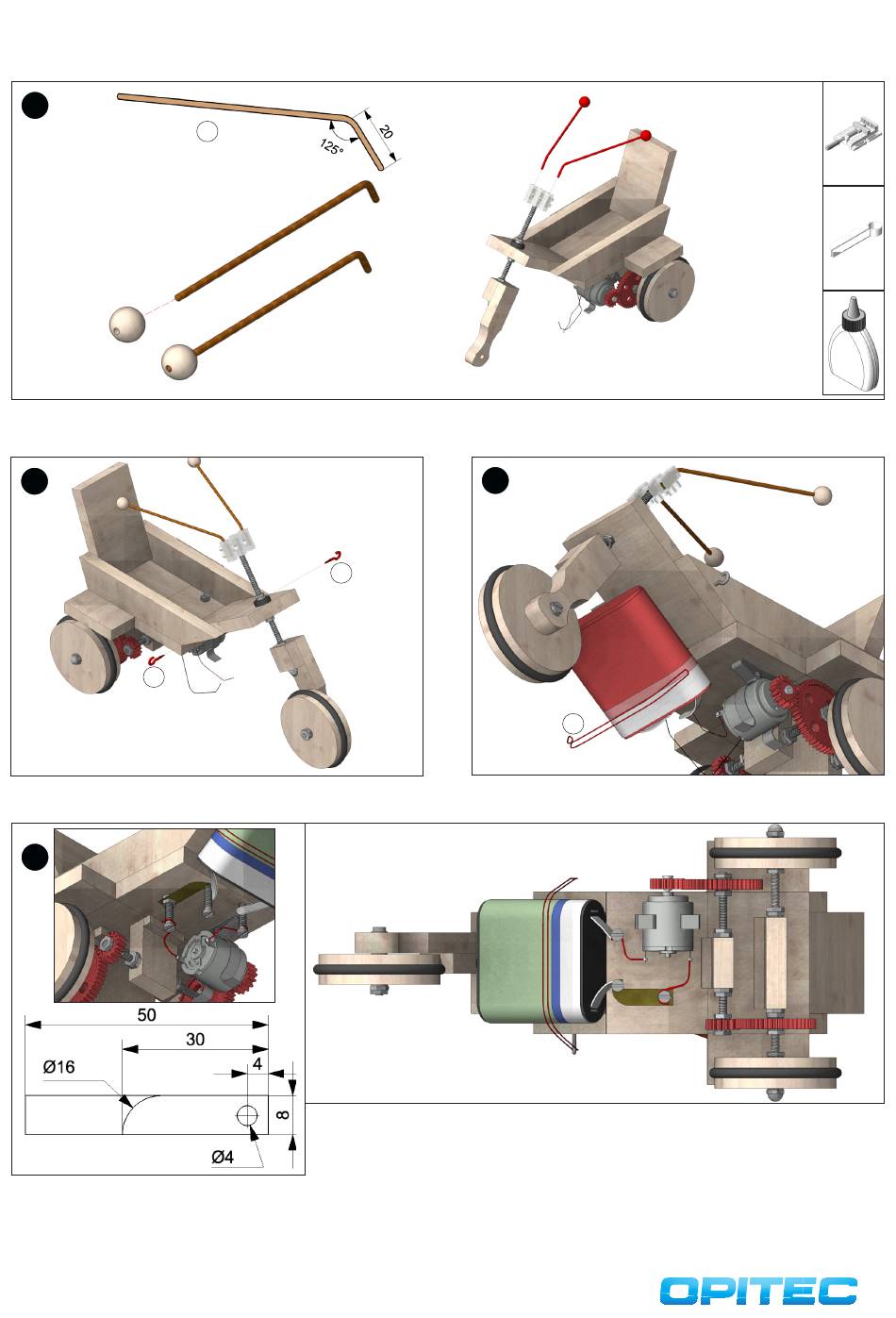

Die beiden Schweissdrähte wie abgebildet an einem Ende ca. 20mm eingerückt 125° umbiegen. Anschließend die beiden Holzkugeln wie abgebildet am anderen Ende
aufstecken und festkleben.
22
23
Die beiden Schraubhaken (23) wie abgebildet in die Bohrungen in den Seiten-
teilen eindrehen.
23
Aus dem Messingstreifen (wie oben abgebildet) den Schalter herstellen. Diesen mit 2 Muttern auf der Schraube (3) befestigen und diese so in der Bodenplatte eindre-
hen das der Schalter die Schraube (2) berührt bzw. den Stromkreis schließt.
7
19
23
Batterieanschluss mit Schalter:
Zwei Schrauben (10) so in der Bodenplatte anbringen, dass sie mit den Zungen der Batterie sicheren Kontakt
haben. (siehe Abbildung).Ein Kabel an der Schraube (1) anbringen und das andere Ende mit dem Pol des
Motors verbinden.
23
25
Die Kabel an der Batterie anschließen und diese mit einem der Gummiringe
(25) an den Schraubhaken (23) befestigen. Fertig!
