Bauanleitung 101196
Easy-Rider
17
8
13
14
12
12
14
5
Draufsicht:

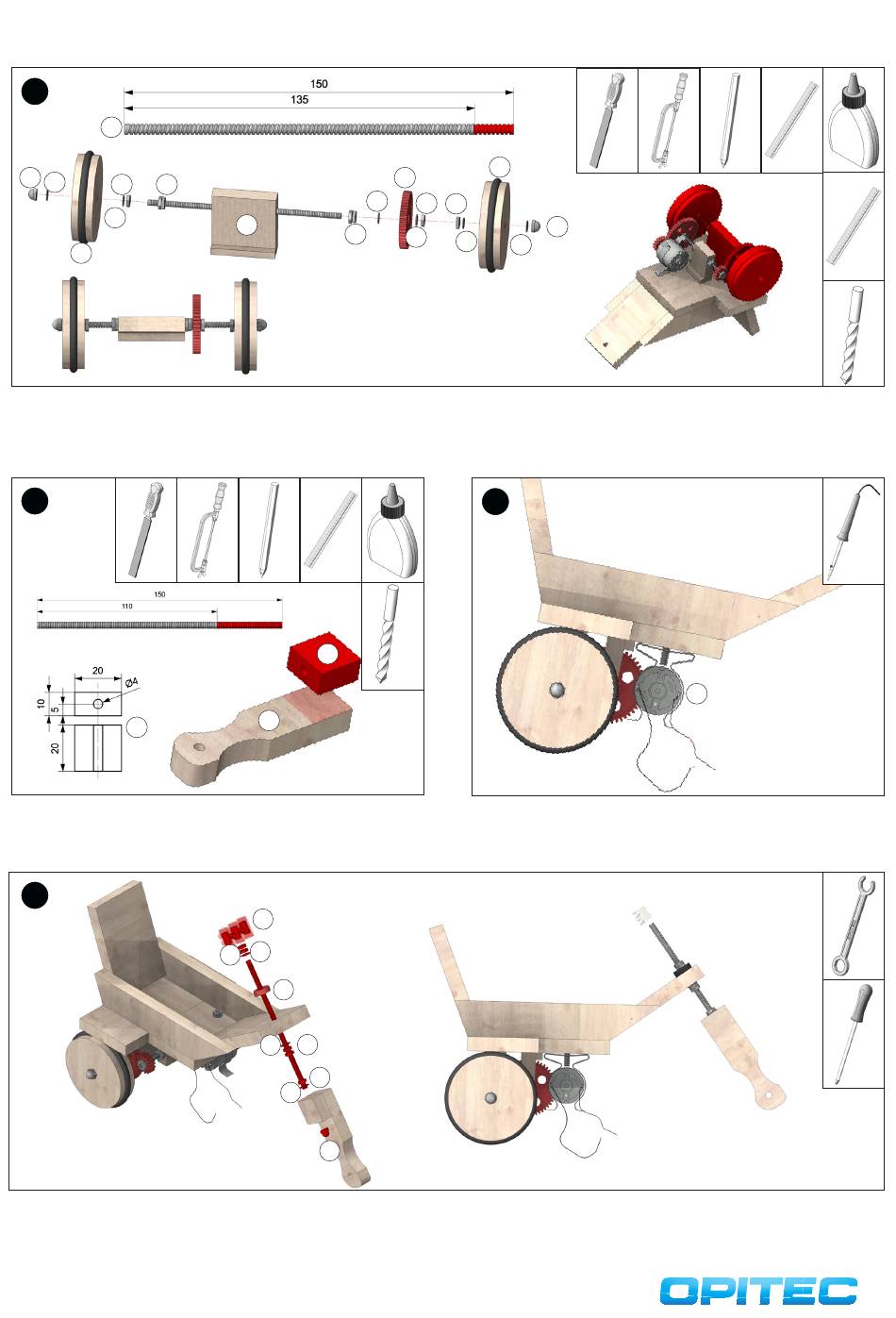

Eine der Gewindestangen (8) auf 135mm kürzen und entgraten. Anschließend ausgemittelt durch die Öffnung des Lagerblocks (3c) stecken. Von beiden Seiten jeweils
zwei Muttern aufschrauben und kontern. Anschließend eine Zahnscheibe (14), ein Zahnrad (6), wieder eine Zahnscheibe (14) und eine Mutter (12) aufschrauben.
Abschließend wieder eine Mutter (12), eine Zahnscheibe (14), ein Holzrad (5) , eine Zahnscheibe (14) und die Hutmutter (13) aufschrauben. Auf der gegenüber liegenden
Seite ebenso eine Mutter (12), eine Zahnschneibe (14), ein Holzrad (5) , eine Zahnscheibe (14) und die Hutmutter (13) aufschrauben. Die Hinterachse so aufleimen, dass
das große Zahnrad in das kleine Zahnrad der vorherigen Achse greift! Lagerblock fixieren und Leim gut trocknen lassen.
18
4b
Die übrige Gewindestange (8) auf 110mm kürzen und entgraten. Für die Gabel
Teil (4b) wie abgebildet bündig zur Oberkante auf Teil (4a) aufleimen. Darauf
achten, dass die Bohrung dabei Senkrecht steht.
20
Die Gewindestange (8) ausgemittelt durch die Bohrung des Lenkstangenträgers stecken. Von oben die Hartgummischeibe (26) aufstecken. Eine Unterlegscheibe (15)
sowie 2 Muttern (12) aufschrauben. Anschließend die Lüsterklemme (27) aufstecken und festschrauben. Von der Unterseite eine Unterlegscheibe (15) mit zwei Muttern
(12) aufschrauben. Anschließend wieder eine Mutter (12) und eine Zahnscheibe (14) aufschrauben. Die Gabel aufstecken und von unten mit einer Hutmutter befestigen.
6
14
3c
12
4b
4a
27
15
12
26
15
12
12
14
13
5
6
12
12
13
14
14
14
19
ø4
Von der Schaltlitze (29) 2 Stücke (ca. 100mm) ablängen und beidseitig abiso-
lieren. anschließend jeweils ein Kabel an den Anschlüssen des Motors (20)
anlöten.
20
ø5
