Stückliste
Holzleiste
Holzleiste
Holzleiste
Holzrad
Rundstab
Holzkugel
Schnur
1

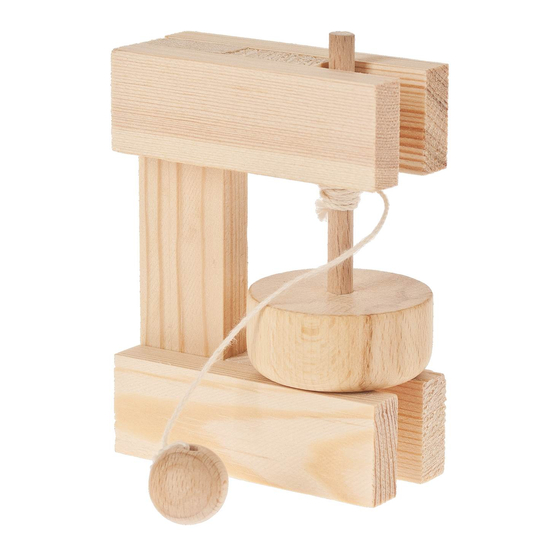

Easy-Line Zugkreisel
Stückzahl
1
4
2
1
1
1
1
104.021
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel-
lung nicht um Artikel mit Spielzeugcharakter allgemein handels-
üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung
der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und
Jugendlichen nur unter Anleitung und Aufsicht von sachkundi-
gen Erwachsenen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Maße (mm)
100x25x10
75x25x10
25x25x10
ø44
ø6x100
ø20
500
Benötigtes Werkzeug:
Schleifpapier
Holzleim
Hinweis
Bezeichnung
Senkrechtleiste
Seitenleiste
Mittelleiste
Kreiselrad
Kreiselstab
Schnurbefestigung
Zugschnur
Spitzer
Teile-Nr.
1
2
3
4
5
6
7
Werbung
Verwandte Anleitungen für Opitec Easy-Line Zugkreisel
Inhaltszusammenfassung für Opitec Easy-Line Zugkreisel
- Seite 1 Schleifpapier Holzleim Spitzer Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstel- lung nicht um Artikel mit Spielzeugcharakter allgemein handels- üblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundi- gen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 104.021 Easy-Line Zugkreisel Die beiden Holzleisten (3), wie abgebildet, bündig zu den Außenkanten Die 4 Holzleisten (2) bündig zur Ober- und Unterkante an der Mittel- auf die Holzleiste (1) aufleimen. konstruktion anleimen. Den Rundstab (5) mit einem Spitzer oder mit Schleifpapier an einem Das Holzrad (4) nach Bemaßung, wie abgebildet, auf den Rundstab...
- Seite 3 Bauanleitung 104.021 Easy-Line Zugkreisel Den Kreisel in die Halterung einsetzen. Fertig! 4. Inbetriebnahm Gestell (wie auf Titelseite) auf eine große Tischplatte bzw. einen glatten Fußboden stellen (Schnur muss straff auf der Kreiswelle aufgewickelt sein!). Der kürzere Abschnitt der Kreiselwelle zeigt nach unten. Nun mit einer Hand das Gestell fest auf die Tischplatte/Fußboden drücken, mit der anderen...
