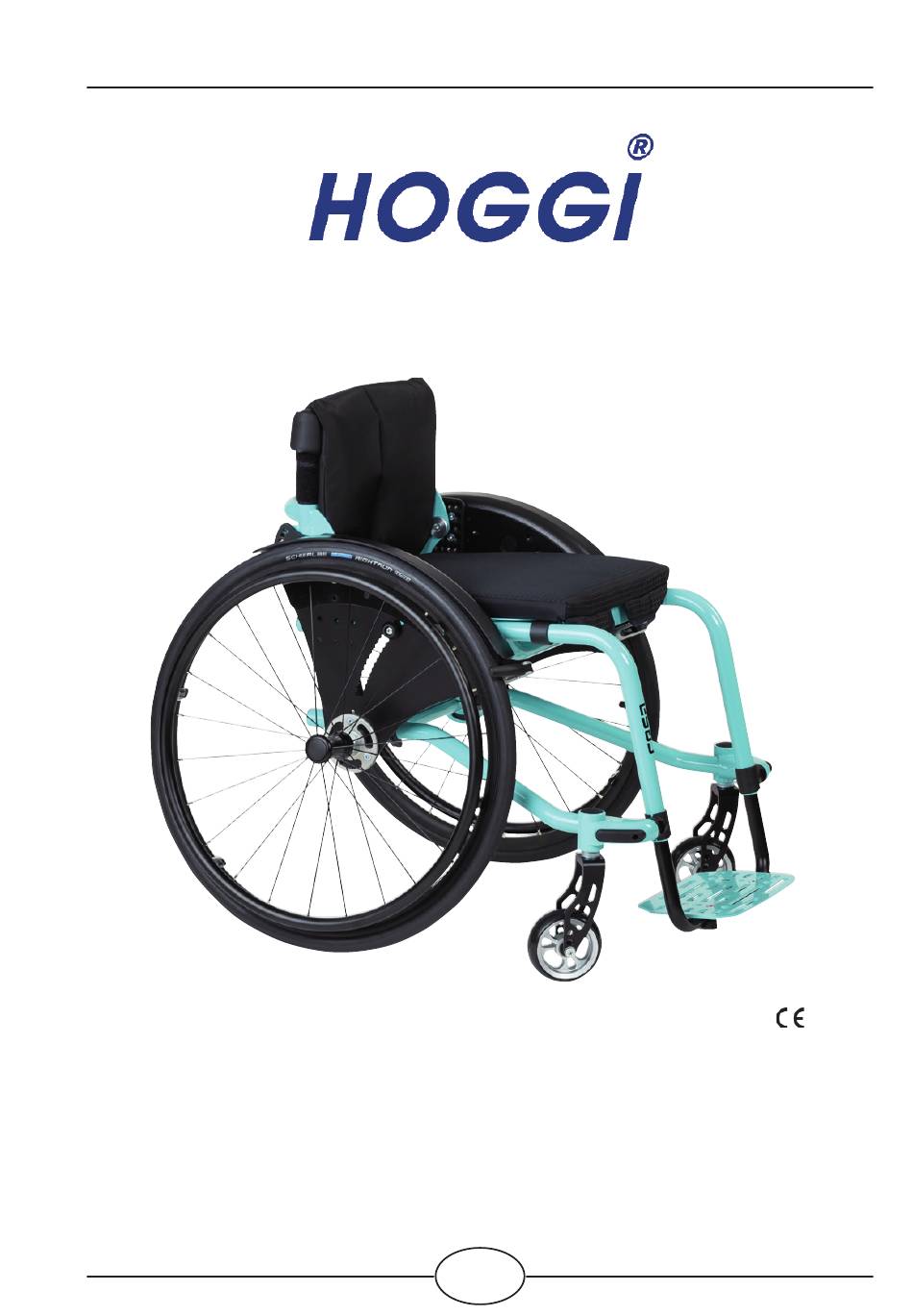

- Seite 1 CESA / CESA Abdu Serviceanleitung...
-
Seite 2: Inhaltsverzeichnis
CESA - Service- und Wartungsanweisung Inhalt Seite Modellidentifikation & Grundausstattung 1.1 Modellidentifikation über das Typenschild _________________________________________ 4 1.2 Grundausstattung ___________________________________________________________ 5 1.3 Umgebungsbedingungen _____________________________________________________ 5 Übersicht CESA _________________________________________________________________ 6 Allgemeine Informationen ________________________________________________________ 7 3.1 Vorwort ___________________________________________________________________ 7 3.2 Verwendungszweck __________________________________________________________ 8 3.3 Erklärung der Konfomität ______________________________________________________ 8 3.4 Gewährleistungsbedingungen __________________________________________________ 8... - Seite 3 7.10 Schiebebügel/Schiebegriffe/Zentralschiebegriff ___________________________________ 26 7.11 Transportsicherung _________________________________________________________ 27 7.12 Rückenverlängerung ________________________________________________________ 27 7.13 Fußstützanlage __________________________________________________________27-28 7.14 Radabdeckungen ________________________________________________________28-29 7.15 Therapietisch ______________________________________________________________ 29 7.16 Speichenschutz ____________________________________________________________ 29 7.17 Wadenband _______________________________________________________________ 29 7.18 Kippschutz & Ankipphilfe _____________________________________________________ 30 7.19 Abduktionskeil _____________________________________________________________ 30 7.20 Sitzkissen/Rückenkissen ___________________________________________________30-31 7.21 Kopfstütze ________________________________________________________________ 31 7.22 Rückenverkleidung & Kantenschutz ____________________________________________ 31 7.23 Gurt-Fixierungen ___________________________________________________________ 32...
-
Seite 4: Modellidentifikation Über Das Typenschild
1 Modellidentifikation 1.1 Modellidentifikation über das Typenschild (Das CESA Typenschild ist auf dem Achsrohr angebracht) Farbcode 322X-00SB-XXX Artikelnummer CESA Hoggi GmbH Aktivrollstuhl Eulerstr. 27 Größe / Variante Rahmengröße X 56235 Ransbach-Baumbach MADE IN GERMANY Seriennummer max. load XXkg CE Kennzeichnung (01)04047349096062(21)202178999 322X-00SB-XXX CESA Typenbezeichnung / Produktname Hoggi GmbH Aktivrollstuhl Eulerstr. 27 Rahmengröße X 56235 Ransbach-Baumbach Herstellungsdatum MADE IN GERMANY max. -
Seite 5: Grundausstattung
1.2 Grundausstattung - Boxrahmen-Aktivrollstuhl in Aluminiumkonstruktion, pulverbeschichtet - mitwachsend in der Sitztiefe - 3 Größenvarianten: Rahmengröße 1: SB 24-30 cm in 2 cm-Schritten Rahmengröße 2: SB 26-36 cm in 2 cm-Schritten Rahmengröße 3: SB 30-44 cm in 2 cm-Schritten - Umrüstbar auf andere Sitzbreiten - Sitzhöhen vorne: 36 cm bis 49cm - Sitzwinkel: 0° bis 12° - Kniewinkelanlage inkl. Aluminium-Fußbrett - Rückenwinkel: -10° bis +10° - Sitz- und Rückenblech - Kleiderschutz - Antriebsräder mit Hohlkammerfelgen und Leichtlaufbereifung inklusive Greifreifen (abnehmbar über Quick Release Achse) - HOGGI light Bremsen - Radsturz wahlweise 3°, 6°, 9° oder 12° - Maximales Benutzergewicht / maximale Zuladung: 100 kg 1.3 Umgebungsbedingungen Umgebungsfaktoren wie Temperatur und Luftfeuchtigkeit können den Rollstuhl beschädi- gen. Der Hersteller ermpfiehlt, den CESA bei Umgebungstemperaturen zwischen -20°C und +40°C und einer Luftfeuchtigkeit von 5 bis 100% nicht kondensierend zu verwenden. Achtung: Bei längerem Stehen in der Sonne können Teile des Rollstuhls heiß werden. Achten Sie darauf! -
Seite 6: Übersicht Cesa
2 Übersicht CESA Artikelnummer Artikelbezeichnung Seite 12XX-100X Lenkgabel und Lenkräder 129X-XXXX Antriebsräder 3220-11XX Unterzug Cesa 3220-XXXX Rücken 327X-16XX Radabdeckung 3220-21XX Sitzfläche 322X-13SB Sitzrahmen 3221-12SB Achsrohr 3221-4XSB Fußstützanlage... -
Seite 7: Allgemeine Informationen
3 Allgemeine Informationen 3.1 Vorwort Sie haben sich für den CESA Aktivrollstuhl für Kinder entschieden und bekommen hier- mit ein hochwertiges Produkt aus unserem Haus. Damit Sie recht lange viel Freude mit diesem Produkt haben und es Ihnen hilft den Alltag zu erleichtern, überreichen wir Ihnen dieses Handbuch. Es zeigt Ihnen die korrekte und einfache Bedienung und die erforderliche Pflege und Wartung. Um Beschädigungen aufgrund von Bedienungsfehlern zu vermeiden und eine optimale Nutzung zu ermöglichen, lesen Sie bitte sorgfältig die nachfolgenden Anleitungen bzw. Hinweise. Ergeben sich darüber hinaus Fragen oder Probleme, wenden Sie sich bitte an Ihren Fach- händler. Wir wünschen Ihnen eine problemlose Nutzung und hoffen, dass unser Produkt Ihrer Erwartung entspricht. Technische Änderungen zu der in dieser Bedienungsanleitung beschriebenen Ausführung behalten wir uns vor. Vor der Erstbenutzung des Rollstuhls muss der Anwender und das Hilfspersonal die Bedienungsanleitung gelesen und verstanden haben um den sicheren Umgang mit dem Rollstuhl zu gewährleisten. Regelmäßige Wartung ist wichtig – sie erhöht die Sicherheit und verlängert die Lebenszeit des Produktes. Jedes Reha-Produkt sollte einmal im Jahr überprüft und gewartet werden. Es empfiehlt sich jedoch, Produkte mit hoher Nutzungsfrequenz, mit Anwendern im Wachs- tum oder Anwendern mit sich änderndem Krankheitsbild in einem Rhythmus von 6 Monaten zu überprüfen, neu einzustellen und ggf. zu warten. Bei allen Service- und Wartungsarbeiten sind nur Originalersatzteile zu verwenden. Die hier beschriebenen Service- und Wartungsarbeiten sollten ausschließlich von ge- schultem Fachpersonal ausgeführt werden und nicht durch den Nutzer des Hilfsmittels. Diese Service- und Wartungsanleitung bezieht sich auf die jeweiligen Ersatzteilkataloge und Bedienungsanleitungen der beschriebenen Produkte. Verwenden Sie bitte alle Unterlagen zusammen. Verwenden Sie den Wartungsplan (Kapitel 5.2, Checkliste zum Abhaken) als Kopiervorlage. Bewahren Sie ausgefüllte Wartungspläne auf und übergeben Sie dem Kunden eine Kopie. Bedienungsanleitung 1910-0047-DE CESA CESA Ersatzteilekatalog 1910-1047-DE... -
Seite 8: Verwendungszweck
3.2 Verwendungszweck CESA kann für den Innen- und Außenbereich eingesetzt werden. Er dient geh-behinderten und gehunfähigen Kindern und Jugendlichen zum individuellen Gebrauch bei Selbst- und Fremdbeförderung. Die Rollstuhlversorgung kann medizinisch indiziert sein bei: - Lähmungen (Paraplegie/Tetraplegie bzw. -parese) - Gliedmaßenverlust (Dysmelie/Beinamputation) - Infantile/Spastische Cerebralparese - Spina Bifida - Muskel- und Nervenerkrankungen - Osteogenesis Imperfecta - Poliomyeliti CESA ist generell für den Wiedereinsatz geeignet. Für den Wiedereinsatz ist das betreffende Produkt zunächst gründlich zu reinigen und zu desinfizieren. Anschließend ist das Produkt von einem autorisierten Fachmann auf Zustand, Verschleiß und Beschädigungen zu überprüfen. Sämtliche verschlissene und beschädigte Teile sowie für den Anwender unpassende/ungeeignete Komponenten sind auszutauschen. Einige Komponenten können ggf. wieder eingesetzt werden wie z.B. Antriebsräder, Lenkräder oder Schiebebügel. Ein Serviceplan, Detailinformationen und Angaben zu den benötigten Werkzeugen sind der Serviceanleitung zu entnehmen. 3.3 Erklärung der Konformität Die HOGGI GmbH erklärt als Hersteller in alleiniger Verantwortung, dass das CESA Aktivrollstuhlrollstuhl den grundlegenden Anforderungen gem. Anhang I der Verordnung (EU) 2017/745 des EU-Parlaments und des Rates entspricht. Anwendbare harmonisierte Normen wurden angewendet. CESA erfüllt die Anforderungen nach ISO 7176-8, DIN EN ISO 12182 und DIN EN ISO 12183. 3.4 Gewährleistungsbedingungen Eine Gewährleistung kann nur übernommen werden, wenn das Produkt unter den vorge- gebenen Bedingungen und zu den vorgesehenen Zwecken eingesetzt wird. Für Schäden, die durch Bauteile und Ersatzteile verursacht werden, die nicht vom Hersteller freigegeben wurden, haftet der Hersteller nicht. Sehen Sie dazu auch § 8 der AGBs unter: www.hoggi.de 3.5 Kundenservice Technische Fragen beantwortet Ihnen gerne unser Kundenservice. Kontaktadressen und Telefonnummern entnehmen Sie bitte der letzten Seite. -
Seite 9: Service Und Reparaturen
3.6 Service und Reparaturen Service und Reparaturen am CESA Aktivrollstuhl dürfen nur vom Fachhandel durchgeführt werden. Wenden Sie sich bei Problemen an Ihren zuständigen Fachhändler. Bei Repara- turen erhalten Sie dort ausschließlich Original Ersatzteile. Ersatzteile und Austauscheinheiten sind während der gesamten Lebensdauer des Produktes erhältlich, jedoch nur maximal 2 Jahre nach dem Verkauf des letzten Produktes dieser Serie. Der Rollstuhl ist für den Erstbenutzer nach Kundenwunsch angefertigt. Deshalb steht kein Ersatzrollstuhl in der Erstkonfiguration zur Verfügung. Um eine korrekte Ersatzteillieferung zu gewährleisten wird die Serien-Nr. Ihres Rollstuhles benötigt. Wir sind Ihnen gerne behilflich einen Fachhändler in Ihrer Nähe zu finden. Sie erreichen uns unter: info@hoggi.de 3.7 Anweisungen zum Verpacken und Versand Sollte CESA zur Reparatur oder Austausch zum Hersteller zurück geschickt werden müssen, so ist das Produkt vorher gründlich zu reinigen/desinfizieren und in einen hygienisch unbedenklichen Zustand zu versetzen. Die Verpackung erfolgt durch Einwickeln in eine saubere Folie, idealerweise mit Luftpolstern und die anschließende Verwendung eines ausreichend großen Kartons, sodass hierdurch keine Transportschäden entstehen können. -
Seite 10: Sicherheitshinweise
4 Sicherheitshinweise 4.1 Bedeutung der Symbolik Vorsicht! Warnhinweise auf mögliche Unfall- und Verletzungsgefahren und auf mögliche technische Schäden. Hinweis! zur Gerätebedienung. Hinweis! für Service-Personal. Achtung! Lesen Sie zuerst die Bedienungsanleitung! Allgemeine Sicherheitshinweise Bei allen Wartungs- und Reparaturarbeiten sollten Sie einige Punkte generell beachten: Achtung! Machen Sie sich mit den Funktionen des Produktes vertraut. Sollten Sie das Produkt nicht kennen, studieren Sie vor der Prüfung die Bedienungsanleitung. Sollte keine Bedienungsanleitung verfügbar sein, fordern Sie diese bei uns an. Sie können auch Unterlagen von unserer Homepage herunterladen unter: www.hoggi.de Achtung! Studieren Sie die Service- und Wartungsanweisungen, bevor Sie mit der Arbeit beginnen. Vorsicht! Verwenden Sie geeignetes Werkzeug (siehe Seite 4 ff.). Vorsicht! Tragen Sie geeignete Bekleidung sowie ggf. Handschuhe und Schutzbrille. Vorsicht! Sichern Sie das Produkt vor Umkippen oder Herunterfallen z.B. von der Werkbank. Vorsicht! Reinigen / desinfizieren Sie das Produkt vor Prüfungsbeginn. Beachten Sie ggf. in der Bedienungsanleitung enthaltene Pflegeanweisungen und produktspezifische Prüfanweisungen. Hinweis! Bei sehr vielen Verschraubungen werden Schrauben und Muttern mit Gewindesicherungverwendet. Sollten Sie solche Verschraubungen öffnen müssen, ersetzen Sie die jeweilige Mutter oder Schraube gegen eine mit neuer Gewindesicherung. Sollten neue Schrauben oder Muttern mit Gewindesicherung nicht verfügbar sein, verwenden Sie flüssige Gewindesicherungsmasse mit mittlerer Festigkeit (z.B. Loctite 241 oder Euro Lock A24.20). -
Seite 11: Benötigte Werkzeuge Und Wartungsplan
5 Benötigte Werkzeuge und Wartungsplan 5.1 Benötigte Werkzeuge Die nachfolgende Liste zeigt die für den Service notwendigen Werkzeuge und Hilfsmittel. Umschaltknarre und Steck- Drehmomentschlüssel Schraubenschlüssel schlüsseleinsätze Gr. 8-24 Messbereiche 5-50 Nm Gr. 6 - 24 Sechskantschlüssel Schraubendreher Kreuzschraubendreher Gr. 3 - 6 Klingenbreite 2,5 3,5 und 5,5 Größe 2 Hammer ca. 300 g Teppichmesser mit Sichel- und Kunststoffhammer Standardklinge Seitenschneider Flüssige Gewindesicherung Nietzange für Nieten bis 5 mm „mittelfest“... -
Seite 12: Wartungsplan
Kunde: CESA Wartungsplan ..........zur regelmäßigen Überprüfung Aktiv-Rollstuhl Pos. Bereich Prüfung (Checkliste zum abhaken Serien-Nummer: Funktion / Einstellung keine Verschraubungen Beschädigung / ........Verformung 1. Grundprodukt Sitzrahmen und Unterzüge - Beschädigungen Basisplatten und Achsrohr - Sitztiefe - Sitzhöhe - Sitzwinkel Sitzeinheit - Sitzbespannung o. Blech - Sitztiefe Rückeneinheit - Rückenwinkel / Abklappen - Rückenhöhe - Aktivgrad Bremsanlage - Bremsfunktion Lenkgabelaufnahmen - Schwenken der Radgabeln Lenkräder - Bereifung - Luftdruck - Laufverhalten der Räder Antriebsräder... - Seite 13 Funktion / Einstellung keine Verschraubungen Beschädigung / Verformung 2. Zubehör Schiebebügel / Schiebegriffe - Höhenverstellung Zentralschiebegriff - Winkelverstellung Griffhalter - Abnehmen Transportsicherung - Halterung Rückenverlängerung - Höhenverstellung - Polster Fußstützanlage & Fußbrett - Unterschenkellänge - Wegklappen des Fußbretts - Winkelverstellung Radabdeckungen - Höhenverstellung - Polster Therapietisch - Klemmeinheit Speichenschutz - Speichenschutz Wadenband - Spannung und Halt Kippschutz & Ankipphilfe - Kippschutz - Wegschwenken - Winkelverstellung 2.10 Abduktionskeil - Halterung - Schwenkmechanismus 2.11 Sitzkissen / Rückenkissen - Polster 2.12 Kopfstütze...
-
Seite 14: Sitzeinstellungen
6. Sitzeinstellungen 6.1 Sitzhöhe & Sitzwinkel Sitzhöhe und Sitzwinkel werden bei CESA über das vertikale Versetzen des Vorderrahmens gegenüber den Unterzügen und der Verschiebung des Sitzrahmens im gerasterten Langloch der Basisplatte realisiert. Je nach Rahmengröße und gewählter Fußstützanlage ergeben sich folgende Einstellungsmöglichkeiten: CESA Sitzhöhen und Unterschenkellängen pro Rahmengröße Fußstützen 3221-41SB 3221-43SB 3221-45SB 3221-46SB 3221-47SB Fußstützanlage Fußstützanlage Fußstützanlage Fußstützanlage Einzelfußstützen, durchgehend, durchgehend, durchgehend, durchgehend winkelverstellbar, winkelverstellbar winkelverstellbar winkelverstellbar winkelverstellbar hochklappbar hochklappbar für USL kurz für USL kurz-mittel... - Seite 15 Nach Entnehmen des Fußbretts die gewünschte vordere Sitzhöhe einstellen und wieder verschrauben Dann die Schraube am vorderen Rahmen lösen Dann, über das Lösen der Verschraubung zur Basisplatte den Sitzrahmen innerhalb des Langloches nach oben und unten verschie- ben und somit den/die Sitzwinkel/ hintere Sitzhöhe zu verstellen, bzw. anzupassen. Verschraubung anschließend wieder fest anziehen. 0° - 12° Verstellbereich Abschließend die seitliche Verschraubung wieder fest anziehen.
-
Seite 16: Sitztiefe
6.2 Sitztiefe Die Sitztiefe wird grundsätzlich durch das Verschieben des Querrohrs sowie der Radachse gegenüber dem Rahmengestell eingestellt. Es können Sitztiefen zwischen 24 und 48 cm realisiert werden Bei größerem Verstellbereich kann es sein, dass das Sitzblech vorher entfernt werden muss Messpunkt ist die Vorderkante Rückenrohr bis Vorderkante wSitzblech-/bespannung Kleine Veränderungen an der Sitztiefe können auch über das Verschieben der Klemmschellen auf dem Sitzrahmen realisiert werden. Die vordere Kante des Sitzblechs orientiert sich immer an der Krümmung des Vorderrahmens. In Abhängigkeit von Sitzbreite und Aktivgrad ergeben sich folgende Sitztiefenbereiche CESA Sitztiefenbereich in Abhängigkeit von Sitzbreite und Aktivgrad (AG) Sitzbreite Gr. AG 24-30 24-32 26-34 28-36 25-30 25-32 26-34 28-36 26-30 26-32 26-34 28-36 27-30 27-32 27-34... - Seite 17 Lösen der Verschraubung rechts und links an den Klemmschellen des Achsrohrs Lösen der Verschraubung rechts und links zur Basisplatte Der Rahmen kann jetzt in entsprechender Tiefe eingestellt werden Das Sitzblech kann selbst über die Klemmschellen geringfügig verschoben werden. Dafür müssen die gekennzeichneten Verschraubungen gelöst werden. Anschließend kann das Sitzblech neu ausgerichtet werden.
-
Seite 18: Aktivgrad
6.3 Aktivgrad Der Aktivgrad beschreibt das Verhältnis der Position der Rückenlehne gegenüber der Antriebsachse. Je weiter die Rückenlehne hinter die Antriebsachse eingestellt wird, desto aktiver kann CESA gefahren werden. Umgekehrt bedeutet eine Einstellung über, oder vor der Antriebsachse, eine kippstabilere Fahrposition CESA bietet einen Verstellebereich von 1 - 8 cm Je größer der Wert desto aktiver. Der Aktivgrad wird über die Einbauposition des Rückenblechs auf der Basisplatte eingestellt. Auf der Basisplatte stehen 3 verschiedene Lochreihen mit je 2,5 cm Abstand für die Verschraubung zur Auswahl. 1 2 3 Die Langlöcher der Rückenbasis ergeben einen Verstellbereich von je 3 cm. Somit ergibt sich ein totaler Verstellbereich von 5 cm + 3 cm = 8 cm 6.4 Rückenhöhe CESA ist entweder mit einer anpassbaren Rückenbespannung oder einem Rückenblech ausgestattet. Das Rückenblech ist in verschiedenen Höhen erhältlich. Kleine Annpassungen können jedoch durch das Versetzen der Rücken- basis an den Basisplatten und das Verschieben des Blechs entlang der Rohre realisiert werden. Die anpassbare Rückenbespannung wird entsprechend an den Rücken- rohren angebracht. -
Seite 19: Für Die Abmessung Der Klettbänder Gilt Folgende Grundlage
Durch Einzelschiebegriffe oder Teleskoprohre kann die Rückenhöhe verändert werden. Wenn installiert, muss die Schraube am hinteren Rückenrohr geöffnet werden. Diese bieten 10 cm zusätzliche Länge (Rückenhöhe 20 cm nur 5 cm aus bautechnischen Gründen möglich). - 20 bis 25 cm Daraus ergibt sich folgender Verstellbereich: - 25 bis 35 cm - 30 bis 40 cm - 35 bis 45 cm Anschließend kann die Höhe neu eingestellt und um weitere Klettstreifen ergänzt werden. Für die Abmessung der Klettbänder gilt folgende Grundlage... -
Seite 20: Rückenwinkelverstellung
6.5 Rückenwinkel Der Rückenwinkel wird im Bezug auf die Sitzfläche gemessen. Die Rückenbasis „starr“ erlaubt einen Verstellbereich von +- 10°, wohin- gegen die Rückenbasis „winkelverstellbar“ einen Bereich von 80° - 105° bietet. Sofern CESA nicht mit der Rückenbasis „winkelverstellbar und abklapp- bar“ ausgestattet ist, wird der Rückenwinkel über Lösen der gekennzeichneten Verschraubung eingestellt. Die Rückenbasis „winkelverstellbar“ wird über einen Rastbolzenzug auf der Rückseite bedient. 6° jede Lochposition 6.6 Unterschenkellänge Die Unterschenkellänge kann je nach Rahmengröße und Fußbank- variante zwischen 15 und 46 cm eingestellt werden. Die Verstellung erfolgt über Lösen der Verschraubung am Rahmenrohr. !Bei der Variante für kurze Unterschenkellängen kann es sein, dass die Rohre eingekürzt werden müssen, da sonst Kontakt zum Boden bestehen könnte! 6.7 Fußbrettwinkel und Tiefe Je nach Fußbrettvariante kann der Winkel durch Lösen der vorderen Verschraubung verstellt werden. Die Tiefe kann durch Umsetzen des Fußbretts und durch das Nutzen der anderen Bohrungen realisiert werden. -
Seite 21: Wartungsplan
7. Wartungsplan 7.1 Sitzrahmen und Unterzüge Funktionsprüfung: - Überprüfung auf generelle Beschädigung an Rahmen oder den Unter zügen Überprüfung der Schraubverbindung zwischen Unterzügen und Sitzrahmen. 7.2 Basisplatten und Achsrohr Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung des Sitzwinkels, der Sitzhöne und Sitztiefe - Gleiten des Achsrohrs auf den Unterzügen Überprüfung der Verschraubungen: - Verbindungsschraube von Basisplatte zu Sitzrahmen - Sattelklemmring auf dem Achsrohr - Halterung HOGGI light Bremsen - Verschraubung der Radabdeckung 7.3 Sitzeinheit - Überprüfung auf generelle Beschädigung - Sitztiefenverstellung über die Klemmen auf dem Sitzrahmen - Nieten für Befestigung des Sitzkissens - Verschraubungen des Sitzblechs zu den Klemmschellen... -
Seite 22: Rückeneinheit
Sitzbespannung - Halt des Klettstreifens - Verschraubungen zum Sitzrahmen 7.4 Rückeneinheit Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Aktivgrad - Rückenhöhe über Rückenbasis oder über Klemmen bei vorhandenem Rückenblech - Halt der Klett-Rückenbespannung - Verschraubung der Basis zu den Basisplatten Rücken winkelverstellbar und abklappbar - Funktion und Zustand des Rastbolzenzugs - Winkelverstellung - Abklappen 7.5 Bremsanlage HOGGI light Bremsen Funktionsprüfung: - Bremsschluss - Fehlerfreie Bedienung - sichtbare Beschädigungen Bremse geschlossen Bremse geöffnet... - Seite 23 Überprüfung der Verschraubungen: - Fixierung der Bremse am Bremshalter - Befestigung des Bremshalters am Rahmen (Abdu) oder an den Basis- platten Integrierte Bremsanlage Bestehend aus: - Radabdeckung mit integriertem Bremshebel - Bremskabel - Bremse Funktionsprüfung: - Bedienbarkeit des Bremshebels und reibungsloses Gleiten - Guter Bremssschluss und Anpressdruck des Bremsbügels - Korrekte Positionierung des Bremsbügels gegenüber dem Rad. 90° Winkel und 3-5 mm Radüberstand - Überprüfung auf generelle Beschädigung im Bereich der Radabdeckung und des Griffgummis - Guter Bremssschluss und Anpressdruck des Bremsbügels - Korrekter Positionierung des Bremsbügels gegenüber dem Rad. 90° - Überprüfung auf generelle Beschädigung im Bereich des Kabelverlaufs und der Bremseinheit...
-
Seite 24: Lenkgabelaufnahmen
Überprüfung der Verschraubungen: - Befestigung des Bremshebels in der Klemme am Rahmen - Befestigung des Bremsbügels am Bremsbügelhalter - Bowdenzug korrekt in der Seilrolle eingeschlauft Trommelbremse Funktionsprüfung: - Aufbau des Bremsdrucks (Nachstellen an Stellschraube) - Überprüfung des Bremshebels auf generelle Beschädigung (Feststell- hebel, Risse) - Überprüfung des Bowdenzugs (Knicke oder Risse) - Überprüfung des Bremsankers und der Bremsbeläge (Verunreinigung, Abnutzung) Überprüfung der Verschraubungen: - Verbindung Bremsanker mit Adapter - Verbindung Bremsankeradapter mit Basisplatte - Bowdenzug korrekt eingehangen - Verschraubung des Bremsgriffs an der Griffeinheit 7.6 Lenkgabelaufnahmen Funktionsprüfung: - Schwenken der Radgabel - Reibungsloser Lauf oder Flattern -> Überprüfung der Ausrichtung - Überprüfung auf generelle Beschädigung der Gabeln... -
Seite 25: Lenkräder
Überprüfung der Verschraubungen: - Verschraubung der Radachse - Verschraubung der Lenkgabelachse zum Rahmen 7.7 Lenkräder Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung der Lauffläche bzw. des Profils (Risse, starke Abnutzung) - Wölbung des Rads zu stark abgefahren (Lauffläche max. bis 5mm zum Rand des Rads) - Verunreinigungen im Bereich des Radlagers oder der Achse 7.8 Antriebsräder Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung der Laufflächen und des Luftdrucks - Überprüfung der Verspeichung - Überprüfung des Laufverhaltens des Rads, Spiel, Mechanik der Achse - Überprüfung der korrekten Ausrichtung des Sturzadapters und dessen Verschraubung Einstellung der Quick-Release Achse: - Die Achse sollte mit einem minimalem Spiel aufgesteckt sein. Ist deutlich zu viel Bewegung möglich, wird die vordere Mutter mit einem 19er Maulschlüssel im Uhrzeigersinn leicht geschlossen, während die Achse hinten mit einem 11er Maulschlüssel gesichert wird. - Bei zu eng aufsitzendem Rad wird in umgekehrter Reihefolge vorgegangen 7.9 Greifreifen Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Starke Verkratzung und scharfkantige Stellen Überprüfung der Verschraubungen: - Befestigung Greifreifen zur Felge, auch im korrekten Abstand... -
Seite 26: Schiebebügel-Und Griffe, Zentralschiebegriff
7.10 Schiebebügel-und Griffe, Zentralschiebegriff Schiebebügel Funktionsprüfung: - Anbringen und Abnehmen - Klemmung - Höhenverstellung - Höhenverstellung des Oberteils durch Rastergelenke - Überprüfung auf generelle Beschädigung Schiebegriffe Funktionsprüfung: - Anbringen und Abnehmen - Klemmung - Höhenverstellung - Gerade Ausrichtung der Holme - Überprüfung auf generelle Beschädigung Zentralschiebegriff Funktionsprüfung: - Anbringen und Abnehmen - Klemmung - Höhenverstellung - Überprüfung auf generelle Beschädigung Höhenverstellbare Einzelschiebegriffe Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung Überprüfung der Verschraubungen: - Befestigung der Griffhalter an den Lagerplatten - Befestigung des Querrohrs zur Stabilisation - Befestigung des Klemmbocks an der Rückenbasis... -
Seite 27: Transportsicherung
7.11 Transportsicherung (ISO 7176-19) Funktionsprüfung: - Prüfung auf generelle Beschädigung (Deformationen, scharfe Kanten) Überprüfung der Verschraubungen: - Verbindung der vorderen Sicherung zur Halterung - Verbindung der hinteren Sicherung zur Halterung 7.12 Rückenverlängerung Funktionsprüfung: - Prüfung auf generelle Beschädigung - Höhenverstellung und Klemmung Überprüfung der Verschraubungen: - Verbindung der Halterung zum Rückenblech 7.13 Fußstützanlage Rohrbügel-Fußstütze Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Verschraubung zum Rahmen Fußstützanlage mit Alu-Fußbrett durchgehend Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Tiefenverstellung des Fußbretts - Winkelverstellung des Fußbretts - Verschraubung der Höhenverstellung und der Fußbretthalterung... -
Seite 28: Radabdeckungen
Fußstütze rückklappbar Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Tiefenverstellung des Fußbretts - Klappmechanismus - Verschraubung der Höhenverstellung und der Fußbretthalterung Fußstützanlage für kurze USL Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Tiefenverstellung des Fußbretts - Winkelverstellung des Fußbretts - Verschraubung der Höhenverstellung und der Fußbretthalterung Fußstützanlage hochklappbar Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Tiefenverstellung des Fußbretts - Winkelverstellung des Fußbretts - Hochklappen und Schwenken des Fußbretts - Verschraubung der Höhenverstellung und der Fußbretthalterung Einzelfußstützen Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung - Tiefenverstellung der Fußbretter - Winkelverstellung der Fußbretter - Schwenken der Fußbretter - Verschraubung der Höhenverstellung und der Fußbretthalterung 7.14 Radabdeckungen Standard Radabdeckung Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Verschraubung zur Basisplatte fest angezogen... -
Seite 29: Therapietisch
Radabdeckung mit integrierten Armlehnen Funktionsprüfung: - Höhenverstellung und Rastung der Armlehne - Beschädigung des Armlehnenpolsters - Beschädigung des Auslöseknopfs - Verschraubung zur Basisplatte fest angezogen - Armlehnenhalter fest an Radabdeckung verschraubt Radabdeckung mit integrierten Bremsen und Armlehnen Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Höhenverstellung und Rastung der Armlehne - Beschädigung des Armlehnenpolsters - Beschädigung des Auslöseknopfs - Überprüfung der Bremseinheit (siehe 6.4 Bremsanlage) - Verschraubung zur Basisplatte fest angezogen - Armlehnenhalter fest an Radabdeckung verschraubt 7.15 Therapietisch Funktionsprüfung: - Aufsteckbarkeit und Fixierung des Tischs auf den Armlehnen - Überprüfung auf generelle Beschädigung (Risse, scharfe Kanten o.ä.) Überprüfung der Verschraubungen: - Verbindung der Tischplatte zu den Klemmeinheiten 7.16 Speichenschutz Funktionsprüfung: - Überprüfung auf generelle Beschädigung (Risse) - Befestigungsclipse vollzählig oder defekt - Speichenschutz passend für Rad (Trommelbremse oder Normal) 7.17 Wadenband Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Klettverbindung... -
Seite 30: Kippschutz & Ankipphilfe
7.18 Kippschutz und Ankipphilfe Kippschutz Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Richtige Positionierung (Über den Radradius hinaus, 2-3 cm über dem Boden) - Überprüfung des Schwenkmechanismus - Überprüfung der Längenverstellung Ankipphilfe Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Guter Halt der Gummikappe Überprüfung der Verschraubungen: - Verschraubung der Kippschutz- oder Ankipphilfenaufnahme zur Basisplatte - Verschraubung des Kippschutzes oder der Ankipphilfe zur Aufnahme 7.19 Abduktionskeil Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Schwenk- und Rastmechanismus - Abnehmen Überprüfung der Verschraubungen: - Halterung Abduktionskeil zum Sitzblech 7.20 Sitz- und Rückenkissen Sitzkissen Standard - Überprüfung auf generelle Beschädigung (Klettbefestigung, Nähte, Löcher oder durchgescheurte Stellen) - Überprüfung auf Verunreinigung... -
Seite 31: Kopfstütze
Sitzkissen konturiert - Überprüfung auf generelle Beschädigung (Klettbefestigung, Nähte, Löcher oder durchgescheurte Stellen) - Überprüfung auf Verunreinigung Rückenkissen - Überprüfung auf generelle Beschädigung (Klettbefestigung, Nähte, Löcher oder durchgescheurte Stellen) - Überprüfung auf Verunreinigung 7.21 Kopfstütze Kopfstützenhalter Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung der Klemmfähigkeit - Überprüfung der Verschraubung zum Rückenblech Kopfstütze mit Polster Funktionsprüfung: - Einstellmöglichkeiten - Überprüfung auf generelle Beschädigung (Abnutzung, Risse o.ä.) - Klemmfähigkeit Überprüfung der Verschraubungen: - Befestigung Polster an der Stütze 7.22 Rückenverkleidung & Kantenschutz Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Klettgurte für Halt auf der Rückenbespannung... -
Seite 32: Gurtfixierungen
7.23 Gurtfixierungen Beckengurt Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung des Verschlusses - Überprüfung der Verschraubung der Halterung 4-Punkt-Beckengurt Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung des Verschlusses - Überprüfung der Verschraubung der Halterungen Fußgelenkgurte Funktionsprüfung: - Überprüfung auf generelle Beschädigung - Überprüfung der Verschlüsse - Überprüfung der Verschraubung der Halterung zum Fußbrett... -
Seite 33: Nutzungsdauer
8 CESA Nutzungsdauer: Die erwartete Nutzungsdauer des CESA beträgt 6 Jahre, abhängig von der Nutzungsintensität, Pflege sowie der Wartung. Wir empfehlen eine jährliche Inspektion durch den autorisierten Fachhändler. Bei Störungen oder Defekten am Rollstuhl ist dieser unverzüglich dem Sanitätshaus oder dem Fachhändler zur Instandsetzung zu übergeben. 9 Technische Daten Rahmengröße 1 Rahmengröße 2 Rahmengröße 3 Sitzbreite 240 - 300 mm 260 - 360 mm 300 - 440 mm Sitztiefe 240 - 360 mm 260 - 420 mm 320 - 480 mm Rückenhöhe... - Seite 37 HOGGI GmbH Eulerstraße 27 • 56235 Ransbach-Baumbach • Deutschland Telefon: (+49) 2623 / 92 499-0 • Telefax: (+49) 2623 / 92 499-99 E-mail: info@hoggi.de • www.hoggi.de...
