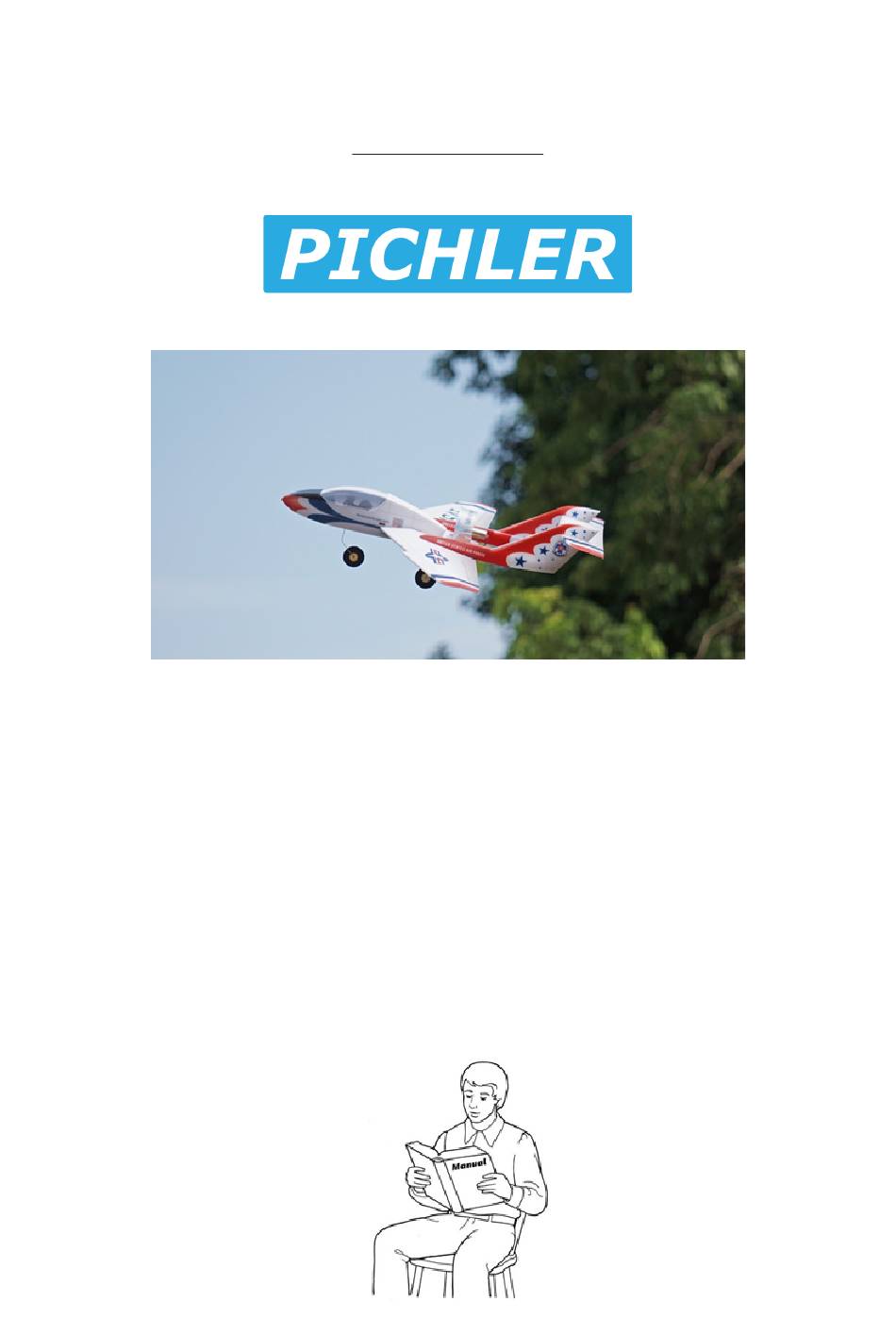

- Seite 1 Flycat #C15150 Bauanleitung Bauhinweise: 1. Lesen Sie die Anleitung vor dem Bau einmal durch um eine Übersicht zu erhalten. 2. Prüfen Sie den Bausatz auf Vollständigkeit. 3. Halten Sie sich beim Bau des Modells genau an die Anleitung.
- Seite 2 Bauen Sie die Räder zusammen. Tipp: Befestigen Sie die Holzteile am Stahldraht des Fahrwerks und kleben die teile dann zusammen.
- Seite 3 Biegen Sie das Fahrwerk wie abgebildet ab, um die Dämpf-Funktion des Fahrwerks zu bekommen. Montieren Sie die Räder wie abgebildet. Biegen Sie den Draht wie abgebildet zurecht.
- Seite 5 Verbinden Sie die Servos mit einem aktiven Empfänger. Verbinden Sie diesen mit Ihrem Sender, um Prüfen Sie die Servos auf Funktion und bringen Sie dann wie die Servos in die Nullstellung zu bringen. abgebildet die Servoarme an. Die Servos können nach Einbau nicht mehr angepasst werden! Verbindung von Seitenteil und Servoeinbaurahmen.
- Seite 7 Benutzen Sie ein Kohlefaserstäbchen, um durch die vorgeschnittenen Linien zu ritzen. Danach sind die Ruder in beide Richtungen beweglich. Die Tragfläche kann der Länge nach Unten gebogen werden.
- Seite 8 Montieren Sie die Flügel exakt symmetrisch. Tipp: Bevor Sie die Tragflächen festkleben prüfen Sie die Passung ohne Kleber vorab. Verbauung des EDF Systems. Verbauung des EDF Systems.
- Seite 9 Benutzen Sie ein Kohlefaserstäbchen, um durch die vorgeschnittenen Schlitze des Höhenruders zu ritzen. Befestigen Sie alle Teile wie auf der Abb. zu sehen.
- Seite 10 Kleben Sie die Sticker am Rumpf an, formen Sie dadurch ein Scharnier für die Haube. Sie können Kleber an den Scharnierverbindungen benutzen um diese zu Verstärken. Querruder - flexibles Übertragungssystem Biegen Sie den Draht leicht, um die Bewegungsresistenz zu verringern. Kleben Sie die Querruderhörner ein und verbinden Sie die Schubstangen.
- Seite 11 Verbinden Sie die Schubstangen mit dem Servoarm wie abgebildet. Platzieren Sie die U-Clips wie in der Abbildung. Achten Sie auf die Abstände. Kleben Sie ein etwa 60mm langes Stück Schlauch auf die U-Clips.
- Seite 12 Führen Sie die Schubstange durch die eingeklebte Führung ein. Benutzen Sie KEINEN Schrumpfschlauch zur Befestigung an diesen Stellen. Der Schaum des Modells könnte dabei beschädigt werden.
- Seite 13 Montieren Sie das hintere Ruderhorn. Die blaue Linie zeigt den Weg des Drahtes. Verwenden Sie ca. 80mm Schlauch als Führung für den Draht.
- Seite 14 Verbinden Sie den Draht mit dem Ruderhorn und befestigen Sie die Teile mit Schrumpfschlauch. Verbinden Sie den Clip mit dem Servoarm. Kleben Sie die Magnete in die Sockel.
- Seite 15 Kleben Sie den Magnet innerhalb der Kabinenhaube wie abgebildet ein. Kleben Sie den anderen Magneten am Rumpf ein. Akku und Empfänger werden per Klettband im Rumpf fixiert.
- Seite 16 Das Modell ist nun fertig zusammengebaut! 4. Erstflug & Infos Der Schwerpunkt des Modells ist bei ca. 15mm hinter der Tragflächenvorderkante Der Ausschlag des Höhenruders ist beidseitig ca. 5mm Fliegen Sie beim Erstflug am besten über weichem Boden wie z.B. Wiesen. Pichler MODELLBAU GmbH Lauterbachstr. 19 | 84307 | Eggenfelden 08721/508266-0 | mail@pichler.de...
