4

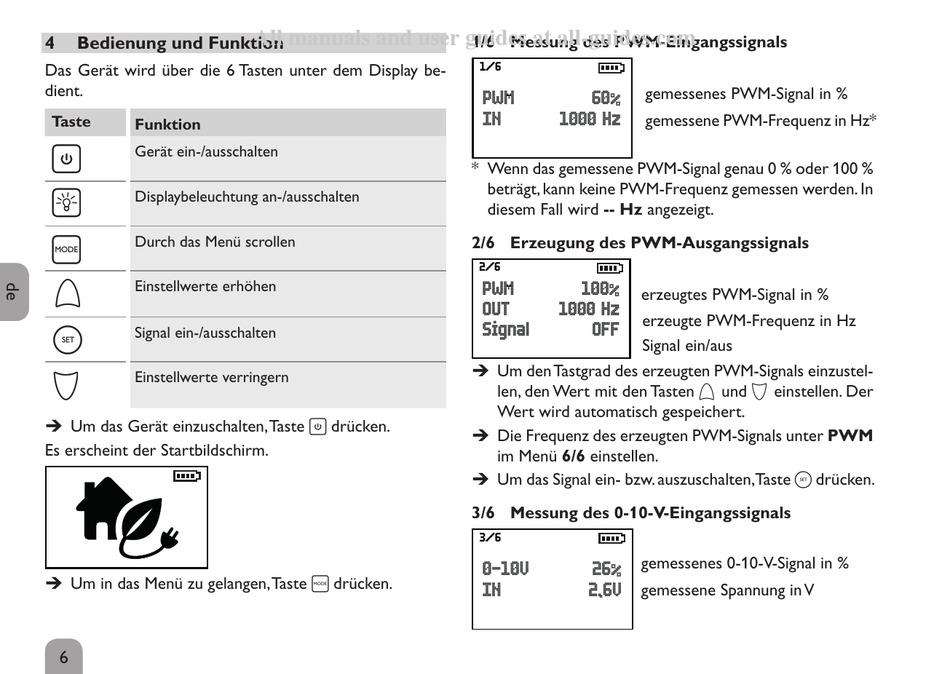

Bedienung und Funktion

Das Gerät wird über die 6 Tasten unter dem Display be-
dient.
Taste
Funktion
Gerät ein-/ausschalten
Displaybeleuchtung an-/ausschalten
Durch das Menü scrollen
Einstellwerte erhöhen
Signal ein-/ausschalten
Einstellwerte verringern
Î Um das Gerät einzuschalten, Taste ⚭ drücken.
Es erscheint der Startbildschirm.
Î Um in das Menü zu gelangen, Taste ☰ drücken.
6
All manuals and user guides at all-guides.com
1/6 Messung des PWM-Eingangssignals
1/6
gemessenes PWM-Signal in %
PWM 60%
IN 1000 Hz
gemessene PWM-Frequenz in Hz*
* Wenn das gemessene PWM-Signal genau 0 % oder 100 %
beträgt, kann keine PWM-Frequenz gemessen werden. In
diesem Fall wird -- Hz angezeigt.
2/6 Erzeugung des PWM-Ausgangssignals
2/6
PWM 100%
erzeugtes PWM-Signal in %
OUT 1000 Hz
erzeugte PWM-Frequenz in Hz
Signal OFF
Signal ein/aus
Î Um den Tastgrad des erzeugten PWM-Signals einzustel-
len, den Wert mit den Tasten ♉ und ♊ einstellen. Der
Wert wird automatisch gespeichert.
Î Die Frequenz des erzeugten PWM-Signals unter PWM
im Menü 6/6 einstellen.
Î Um das Signal ein- bzw. auszuschalten, Taste ♟ drücken.
3/6 Messung des 0-10-V-Eingangssignals
3/6
gemessenes 0-10-V-Signal in %
0-10V 26%
IN 2,6V
gemessene Spannung in V
