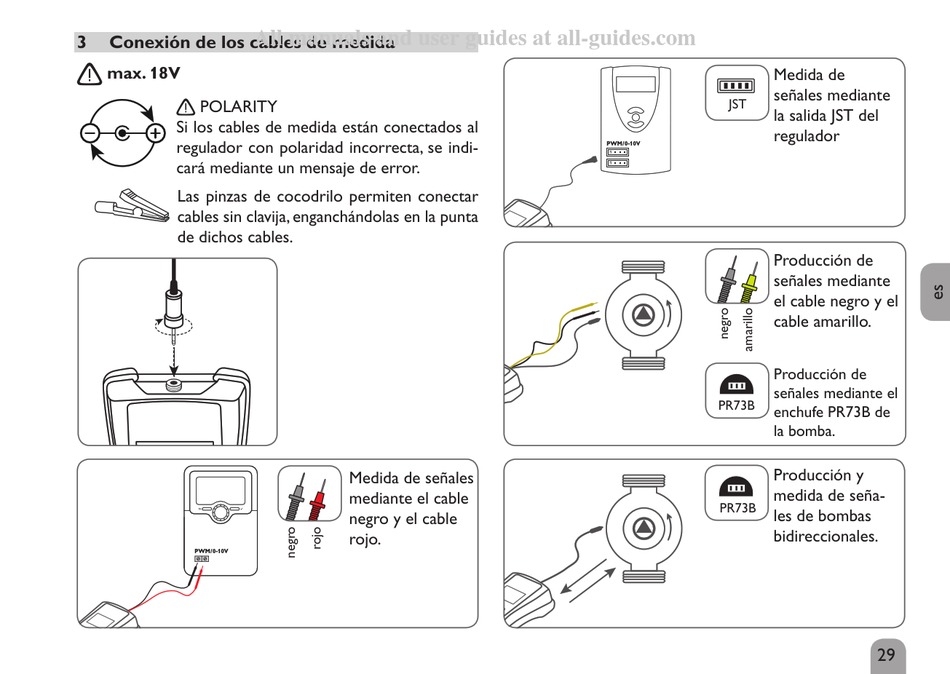

3 Conexión de los cables de medida
⚠ max. 18V
⚠ POLARITY
Si los cables de medida están conectados al
regulador con polaridad incorrecta, se indi-
cará mediante un mensaje de error.
Las pinzas de cocodrilo permiten conectar
cables sin clavija, enganchándolas en la punta
de dichos cables.
PWM / 0-10V
Medida de señales
mediante el cable
negro y el cable
rojo.
Medida de
señales mediante
JST
la salida JST del
regulador
PWM / 0-10V
Producción de
señales mediante
el cable negro y el
cable amarillo.
Producción de
señales mediante el
PR73B
enchufe PR73B de
la bomba.
Producción y
medida de seña-
PR73B
les de bombas
bidireccionales.
29
