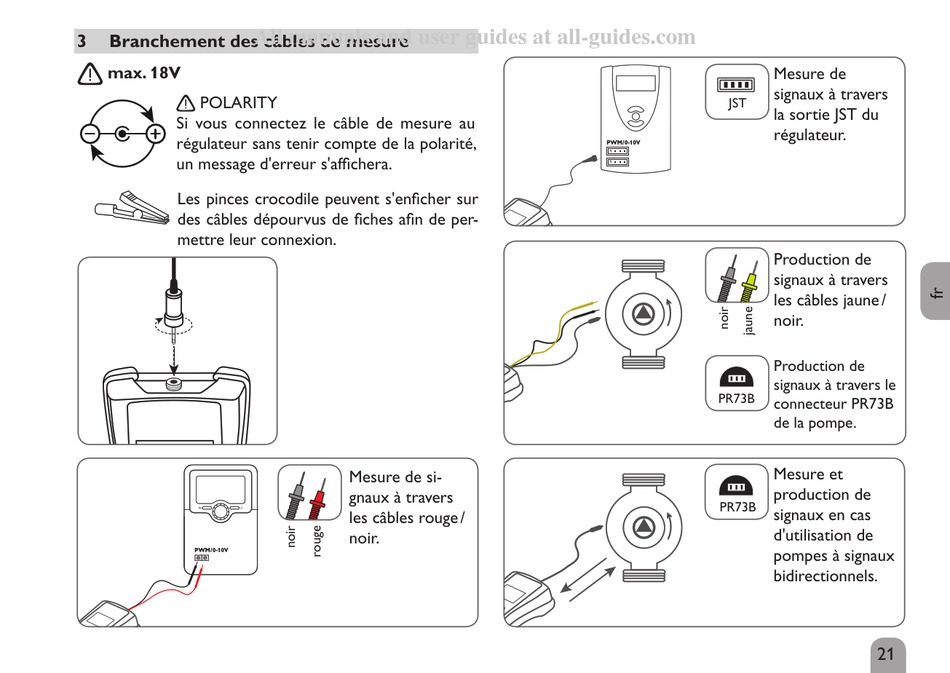

3 Branchement des câbles de mesure
⚠ max. 18V
⚠ POLARITY
Si vous connectez le câble de mesure au
régulateur sans tenir compte de la polarité,
un message d'erreur s'affichera.
Les pinces crocodile peuvent s'enficher sur
des câbles dépourvus de fiches afin de per-
mettre leur connexion.
PWM / 0-10V
Mesure de si-
gnaux à travers
les câbles rouge /
noir.
Mesure de
signaux à travers
JST
la sortie JST du
régulateur.
PWM / 0-10V
Production de
signaux à travers
les câbles jaune /
noir.
Production de
signaux à travers le
PR73B
connecteur PR73B
de la pompe.
Mesure et
production de
PR73B
signaux en cas
d'utilisation de
pompes à signaux
bidirectionnels.
21
