4

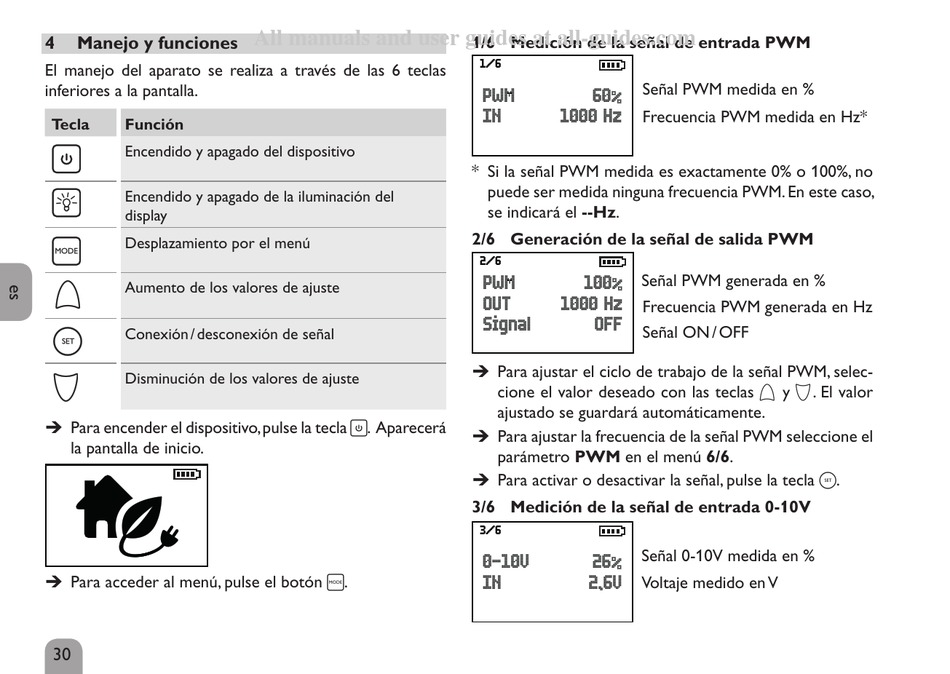

Manejo y funciones

El manejo del aparato se realiza a través de las 6 teclas
inferiores a la pantalla.
Tecla Función
Encendido y apagado del dispositivo
Encendido y apagado de la iluminación del
display
Desplazamiento por el menú
Aumento de los valores de ajuste
Conexión / desconexión de señal
Disminución de los valores de ajuste
Î Para encender el dispositivo, pulse la tecla ⚭. Aparecerá
la pantalla de inicio.
Î Para acceder al menú, pulse el botón ☰.
30
All manuals and user guides at all-guides.com
1/6 Medición de la señal de entrada PWM
1/6
Señal PWM medida en %
PWM 60%
IN 1000 Hz
Frecuencia PWM medida en Hz*
* Si la señal PWM medida es exactamente 0% o 100%, no
puede ser medida ninguna frecuencia PWM. En este caso,
se indicará el --Hz.
2/6 Generación de la señal de salida PWM
2/6
Señal PWM generada en %
PWM 100%
OUT 1000 Hz
Frecuencia PWM generada en Hz
Signal OFF
Señal ON / OFF
Î Para ajustar el ciclo de trabajo de la señal PWM, selec-
cione el valor deseado con las teclas ♉ y ♊. El valor
ajustado se guardará automáticamente.
Î Para ajustar la frecuencia de la señal PWM seleccione el
parámetro PWM en el menú 6/6.
Î Para activar o desactivar la señal, pulse la tecla ♟.
3/6 Medición de la señal de entrada 0-10V
3/6
Señal 0-10V medida en %
0-10V 26%
IN 2,6V
Voltaje medido en V
