Produktinformationen

2 Produktinformationen
2.1 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebs-
verhalten den europäischen Richtlinien sowie den ergän-
zenden nationalen Anforderungen. Die Konformität
wurde mit der CE-Kennzeichnung nachgewiesen.
Die Konformitätserklärung kann beim Hersteller angefor-
dert werden. Die Adressangaben befinden sich auf der
Rückseite dieses Dokuments.
2.2 Gerätetypen
Dieses Dokument bezieht sich auf die nachstehenden Gerätetypen:
• Logamax plus GB162-50 V2;
• Logamax plus GB162-70 V2;
• Logamax plus GB162-85 V2;
• Logamax plus GB162-100 V2.
Die Bezeichnung des Gas-Brennwertgeräts setzt sich aus folgenden
Teilen zusammen:
• Buderus: Hersteller;
• Logamax plus GB162 V2: Typenbezeichnung;
• 50, 70, 85 oder 100: max. Beheizungsleistung in kW.
4
3

Inbetriebnahme

3.1 Übersicht Bauteile
12
11
10
5
9 8

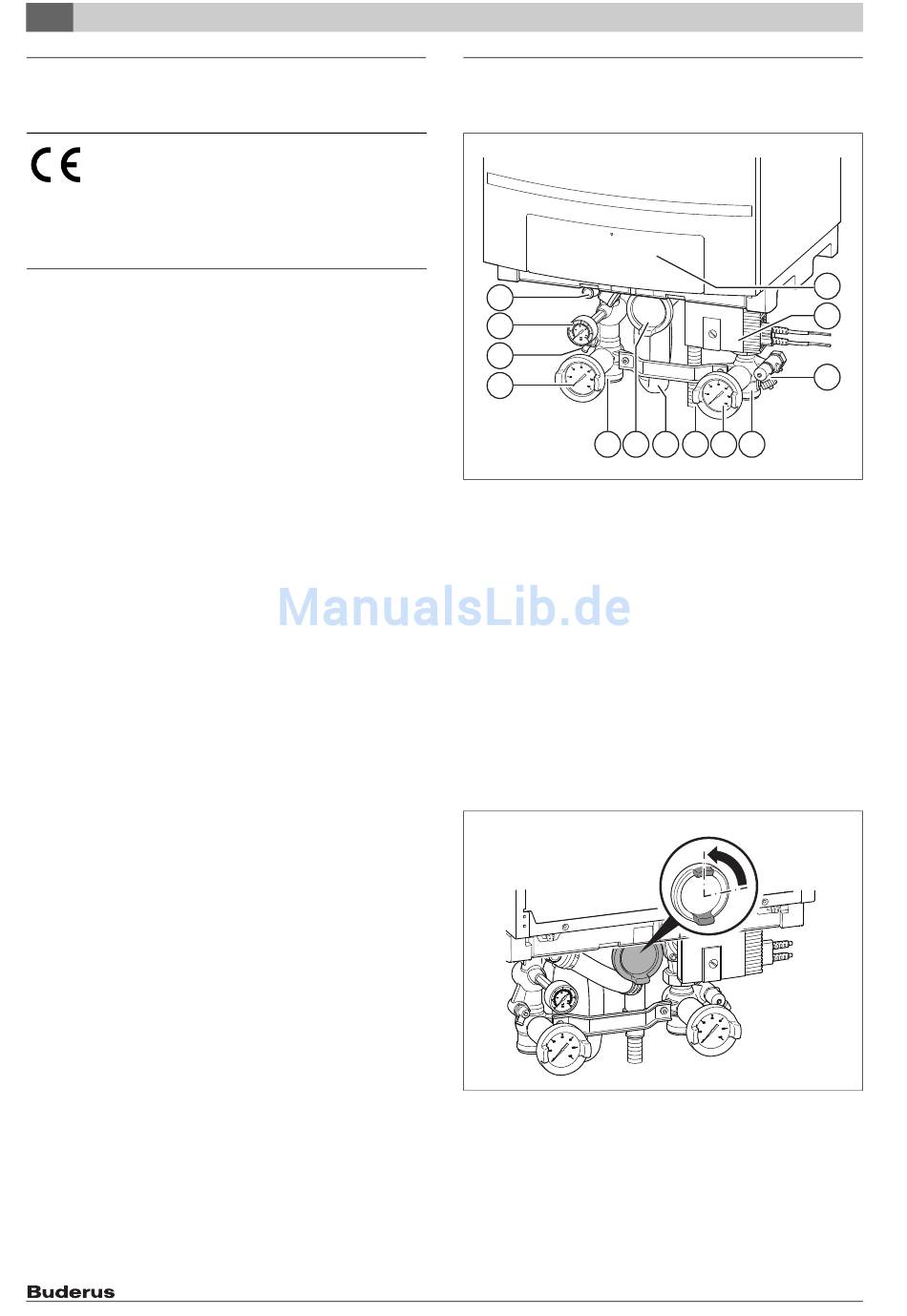

Bild 1 Übersicht Bauteile
[1] Bedienfeld
[2] Pumpe
[3] Füll- und Entleerhahn
[4] Rücklaufleitung
[5] Absperrventil mit Temperaturfühler
[6] Kondensatablauf
[7] Kondensatsiphon
[8] Gashahn
[9] Vorlaufleitung
[10] Entleerhahn
[11] Manometer
[12] Membransicherheitsventil
3.2 Gashahn öffnen
▶ Gashahn eindrücken und links herum drehen, so dass der Hahn in
einer Linie mit der Gasleitung steht.
Bild 2 Gashahn öffnen
Logamax plus GB162-50/70/85/100 V2 – 6 720 806 795 (2014/06)
1
2
3
7 6 5 4
6 720 808 882-005.1TD
6 720 808 882-006.1TD
