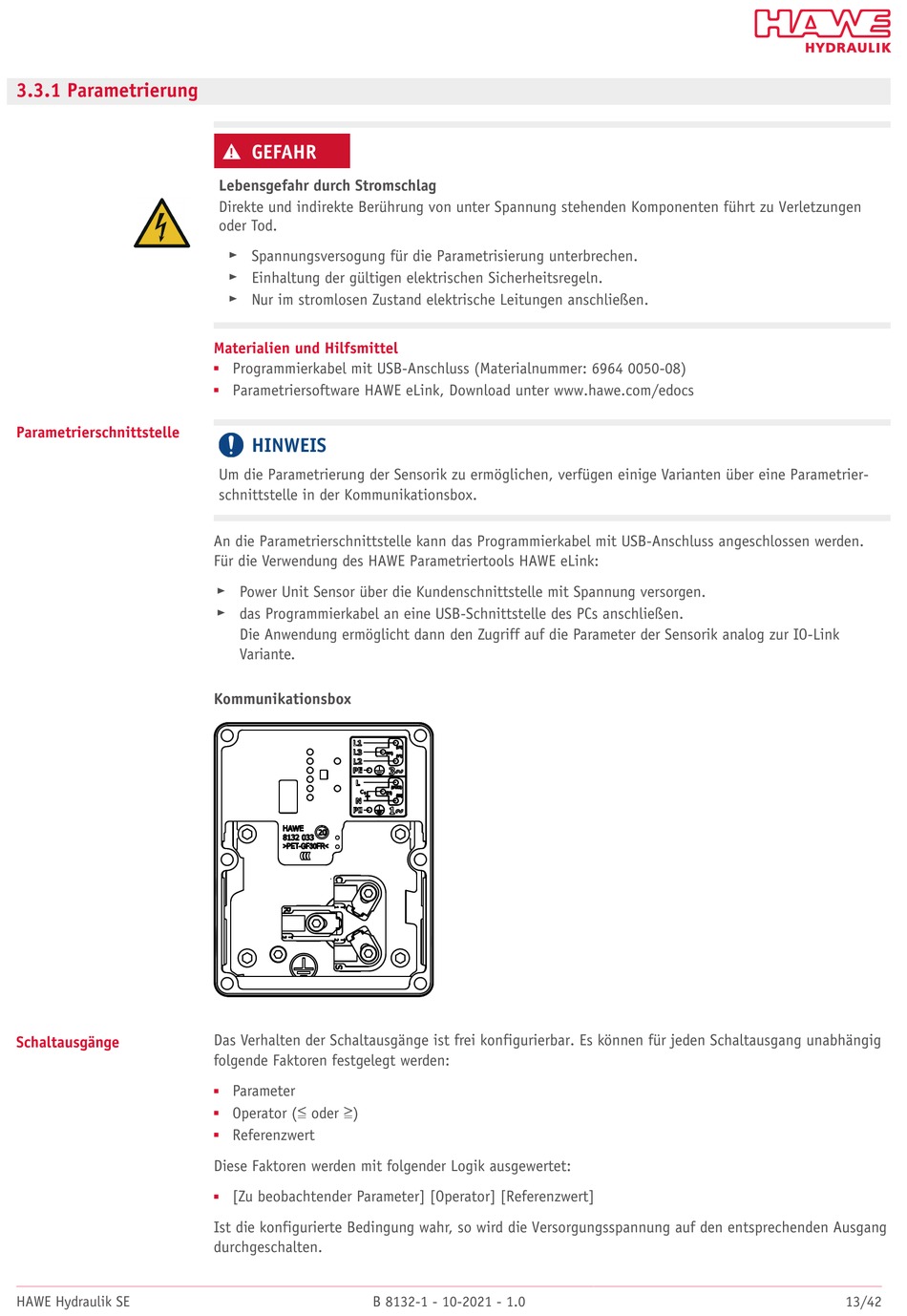

3.3.1 Parametrierung
Parametrierschnittstelle
Schaltausgänge
HAWE Hydraulik SE
GEFAHR
Lebensgefahr durch Stromschlag
Direkte und indirekte Berührung von unter Spannung stehenden Komponenten führt zu Verletzungen
oder Tod.
► Spannungsversogung für die Parametrisierung unterbrechen.
► Einhaltung der gültigen elektrischen Sicherheitsregeln.
► Nur im stromlosen Zustand elektrische Leitungen anschließen.
Materialien und Hilfsmittel
Programmierkabel mit USB-Anschluss (Materialnummer: 6964 0050-08)
■
Parametriersoftware HAWE eLink, Download unter www.hawe.com/edocs
■
HINWEIS
Um die Parametrierung der Sensorik zu ermöglichen, verfügen einige Varianten über eine Parametrier-
schnittstelle in der Kommunikationsbox.
An die Parametrierschnittstelle kann das Programmierkabel mit USB-Anschluss angeschlossen werden.
Für die Verwendung des HAWE Parametriertools HAWE eLink:
► Power Unit Sensor über die Kundenschnittstelle mit Spannung versorgen.
► das Programmierkabel an eine USB-Schnittstelle des PCs anschließen.
Die Anwendung ermöglicht dann den Zugriff auf die Parameter der Sensorik analog zur IO-Link
Variante.
Kommunikationsbox
Das Verhalten der Schaltausgänge ist frei konfigurierbar. Es können für jeden Schaltausgang unabhängig
folgende Faktoren festgelegt werden:
Parameter
■
Operator ($ oder %)
■
Referenzwert
■
Diese Faktoren werden mit folgender Logik ausgewertet:
[Zu beobachtender Parameter] [Operator] [Referenzwert]
■
Ist die konfigurierte Bedingung wahr, so wird die Versorgungsspannung auf den entsprechenden Ausgang
durchgeschalten.
