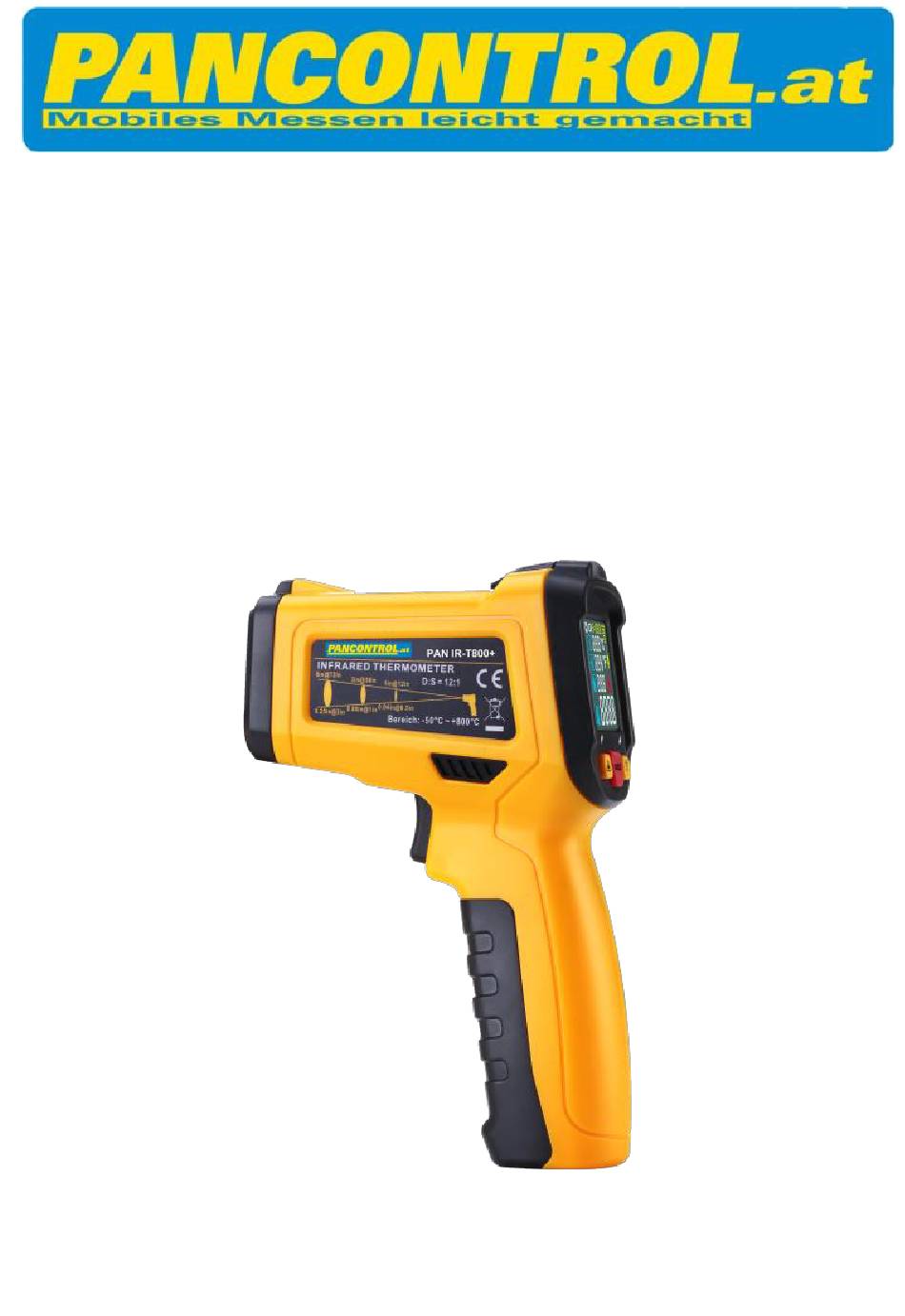

- Seite 1 MANUAL PAN IR-T800+...
- Seite 2 Fig. 1 Fig. 2...
- Seite 3 Fig. 3...
- Seite 4 Bedienungsanleitung PAN IR-T800+ Infrarotthermometer...
-
Seite 5: Inhaltsverzeichnis
Instandhaltung ..................10 Gewährleistung und Ersatzteile ............11 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 6: Lieferumfang

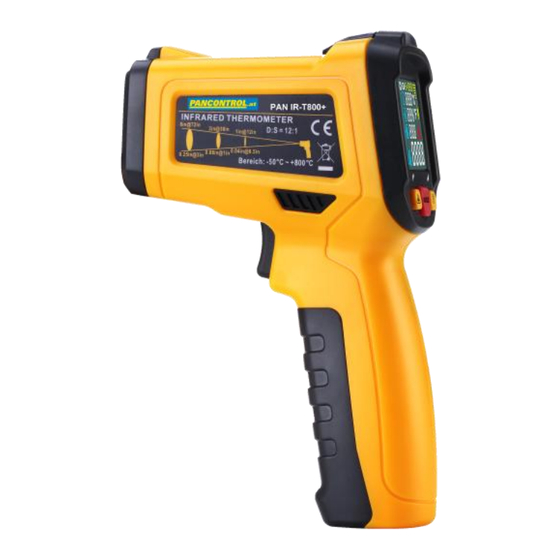

Das PAN IR-T 800+ ist ein berührungsloses Infrarotthermometer für Oberflächen. Alternativ kann ein K-Element (z.B. Tauchfühler) angeschlossen werden. Das PAN IR-T 800+ kann außerdem Umgebungstemperatur, Luftfeuchte und Taupunkt messen. Bei Wänden kann damit die Gefahr von Schimmelbildung angezeigt werden. Mit dem UV-Licht können bei bestimmten Gasen (z.B. Klimaanlagen) Lecks in Leitungen detektiert werden. -
Seite 7: Erläuterungen Der Symbole Am Gerät
keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist. Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das Gerät außer Betrieb genommen und gegen Verwendung geschützt werden. Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie. -
Seite 8: Bedienelemente
5. Bedienelemente siehe Fig. 1 Alarm-LED Laser-LED Anzeige UV-Licht IR-(Laser)-Schalter / K-Element-Anschluss "DOWN"-Taste Mode-Taste Messtaste (Abzug) UV-Licht-Schalter / "UP"-Taste Batteriefach IR-Sensor 6. Das Display und seine Symbole siehe Fig. 2 Umgebungstemperatur Typ K Temperaturfühler aktiv Luftfeuchte (%) Infrarot-Temperaturmessun g aktiv Taupunkt Emissionsgrad Oberflächentemperatur des... -
Seite 9: Technische Daten
7. Technische Daten Anzeige LCD 4-farbig mit Hintergrundbeleuchtung Laser Laserstrahlung Klasse 2 Leistung < 1mW Wellenlänge 630 - 670 nm Reaktionsspektrum 8 - 14 µm Emissionsgrad einstellbar (0,1 bis 1,0) Ansprechzeit 0,5 s Optische Auflösung 12 : 1 (siehe Fig. 3) Automatische Abschaltung ca. -
Seite 10: Bedienung
8. Bedienung Allgemeine Informationen Schützen Sie Ihre Augen! Richten Sie den Laser nie in das Gesicht von Personen oder Tieren. Achten Sie auch auf reflektierende Oberflächen! Beachten Sie bitte die Skizzen auf den ersten Seiten dieser Bedienungsanleitung. Nach einer plötzlichen Änderung der Umgebungstemperatur muss sich das Infrarot-Thermometer anpassen. -
Seite 11: Temperatureinheit Festlegen
0,80 bis 0,90 Eisenoxyd 0,78 bis 0,82 Weitere Werte finden Sie unter: http://www.pancontrol.at/spezielle-produktinformationen Emissionsgrad einstellen Stellen Sie das Gerät mit der Mode-Taste so ein, dass nur der Emissionsgrad angezeigt wird. Mit den ▼ / ▲ Tasten können Sie jetzt den gewünschten Wert einstellen. -
Seite 12: Oberflächenmessung
Laser / UV-Licht Drücken Sie die "DOWN"- Taste um den Laser ein- bzw. auszuschalten. Drücken Sie die "UP"- Taste um das UV-Licht ein- bzw. auszuschalten. Kältemittel von (Auto-) Klimaanlagen fluoreszieren im UV-Licht. Schalten Sie den Laser ab und das UV-Licht ein. So können Sie Lecks in Klimaanlagen finden. Oberflächenmessung Stellen Sie das Gerät mit der Mode-Taste so ein, dass alle Werte (Umgebungstemperatur, Luftfeuchte und Taupunkt) angezeigt werden. -
Seite 13: Instandhaltung
Typ K Temperaturfühler Schließen Sie den K-Fühler am Gerät an. Beachten Sie die richtige Polarität! Berühren Sie das Messobjekt mit dem Temperaturfühler, warten Sie, bis sich der Wert am Display eingependelt hat und lesen Sie den Messwert ab. Verwenden Sie nötigenfalls Wärmeleitpaste. 9. -
Seite 14: Gewährleistung Und Ersatzteile
10. Gewährleistung und Ersatzteile Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Irrtum und Druckfehler vorbehalten.
