Schaltflächen AutoScale und Run/Stop
AutoScale
Schaltfläche Run/Stop
U2701A/U2702A Modulare USB-Oszilloskope – Benutzerhandbuch
Mit AutoScale wird das Oszilloskop automatisch für eine
optimale Anzeige des Eingangssignals konfiguriert, indem alle
Wellenformen analysiert werden, die mit dem Kanal und
externen Triggereingängen verbunden sind.
Wenn AutoScale nicht funktioniert, bleibt die aktuelle
Einrichtung unverändert. Nachfolgend wird beschrieben, wie
eine automatische Skalierung bei den erfassten Signalen
durchgeführt wird.

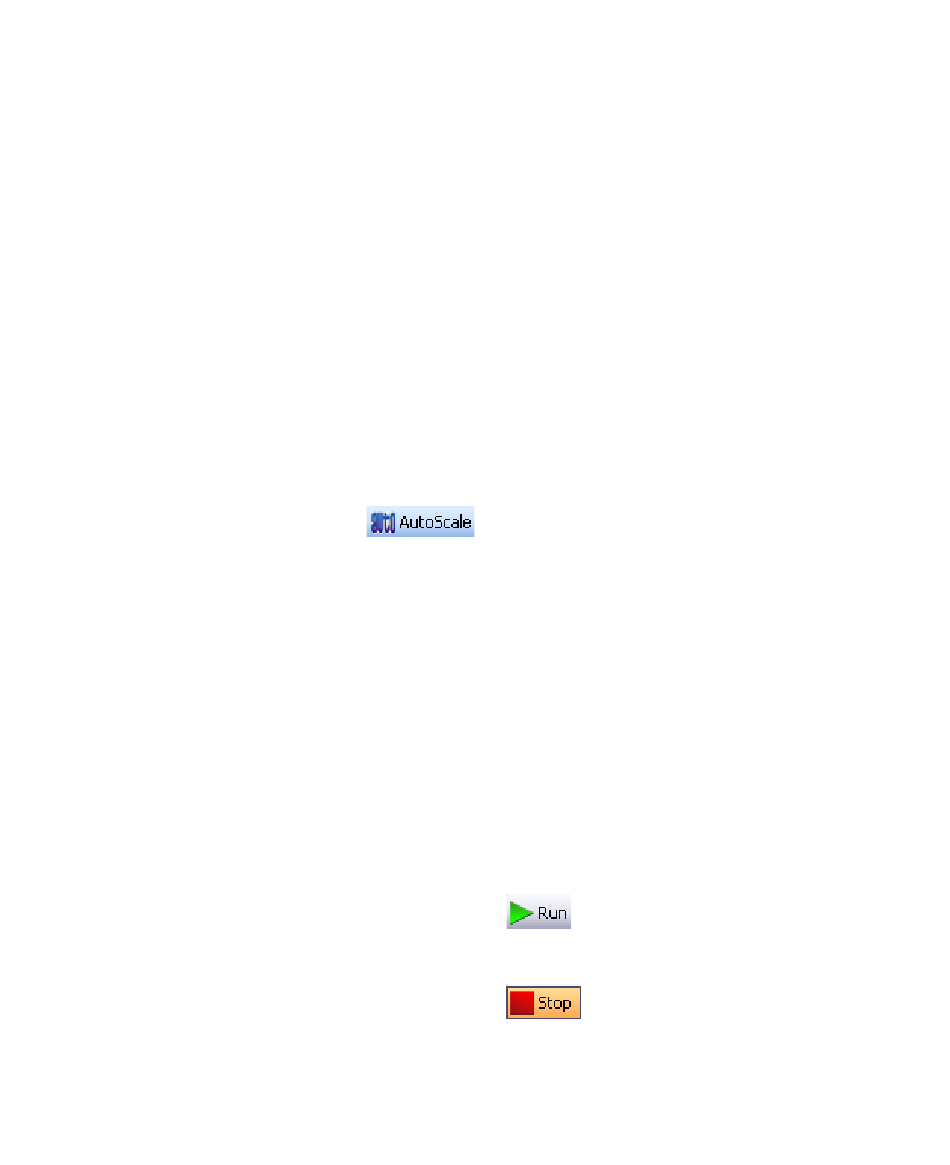

1 Wenn Sie ein aktives Signal erfasst haben, klicken Sie auf der
Symbolleiste des Oszilloskops über das Menü Tools auf
.
2 Bei der automatischen Skalierung kann es eine Weile dauern,
bis die Anwendung die Wellenform analysiert und eingestellt
hat.
3 Wenn die automatische Skalierung abgeschlossen ist, wird
die Wellenform in optimaler Darstellung auf der Grafik
angezeigt.
Mit der Schaltfläche Run/Stop können Sie das
Oszilloskopsystem zur Erfassung von Wellenformdaten starten
bzw. anhalten.
• Klicken Sie auf
Wellenformen zu beginnen.
• Klicken Sie auf
Wellenformen zu beenden.
Merkmale und Funktionen des Oszilloskops
, um mit der Erfassung von
, um die Erfassung von
2
75
