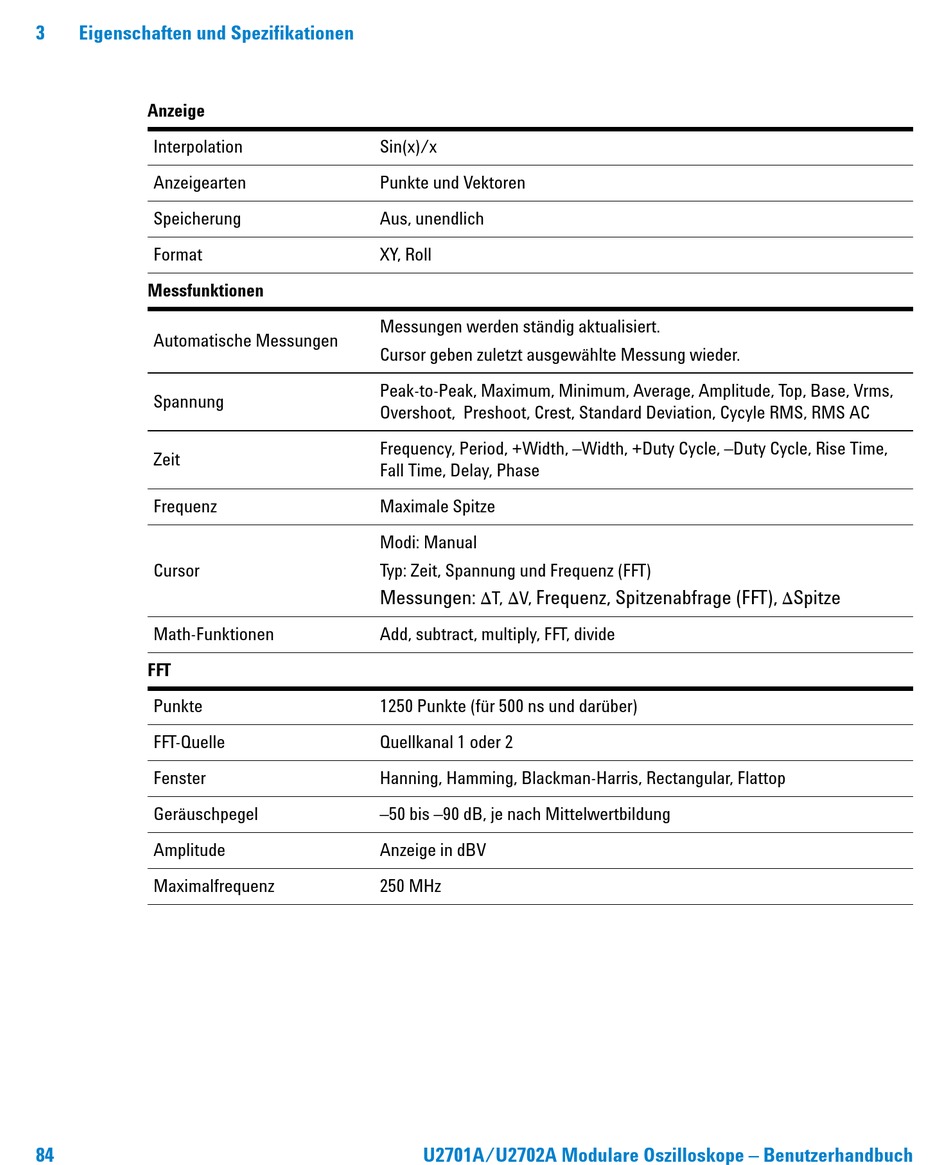

3
Eigenschaften und Spezifikationen
Anzeige
Interpolation
Anzeigearten
Speicherung
Format
Messfunktionen
Automatische Messungen
Spannung
Zeit
Frequenz
Cursor
Math-Funktionen
FFT
Punkte
FFT-Quelle
Fenster
Geräuschpegel
Amplitude
Maximalfrequenz
84
Sin(x)/x
Punkte und Vektoren
Aus, unendlich
XY, Roll
Messungen werden ständig aktualisiert.
Cursor geben zuletzt ausgewählte Messung wieder.
Peak-to-Peak, Maximum, Minimum, Average, Amplitude, Top, Base, Vrms,
Overshoot, Preshoot, Crest, Standard Deviation, Cycyle RMS, RMS AC
Frequency, Period, +Width, –Width, +Duty Cycle, –Duty Cycle, Rise Time,
Fall Time, Delay, Phase
Maximale Spitze
Modi: Manual
Typ: Zeit, Spannung und Frequenz (FFT)
Messungen:
Frequenz, Spitzenabfrage (FFT),
DT, DV,
Add, subtract, multiply, FFT, divide
1250 Punkte (für 500 ns und darüber)
Quellkanal 1 oder 2
Hanning, Hamming, Blackman-Harris, Rectangular, Flattop
–50 bis –90 dB, je nach Mittelwertbildung
Anzeige in dBV
250 MHz
U2701A/U2702A Modulare Oszilloskope – Benutzerhandbuch
Spitze
