Math-Funktion

U2701A/U2702A Modulare USB-Oszilloskope – Benutzerhandbuch
Mit dem Steuerelement für die Math-Funktionen können Sie die
mathematischen Funktionen Addieren, Subtrahieren,
Multiplizieren, Dividieren und FFT für CH1 und CH2
auswählen. Das mathematische Ergebnis kann auch mit dem
Raster- und Cursorsteuerelement gemessen werden.

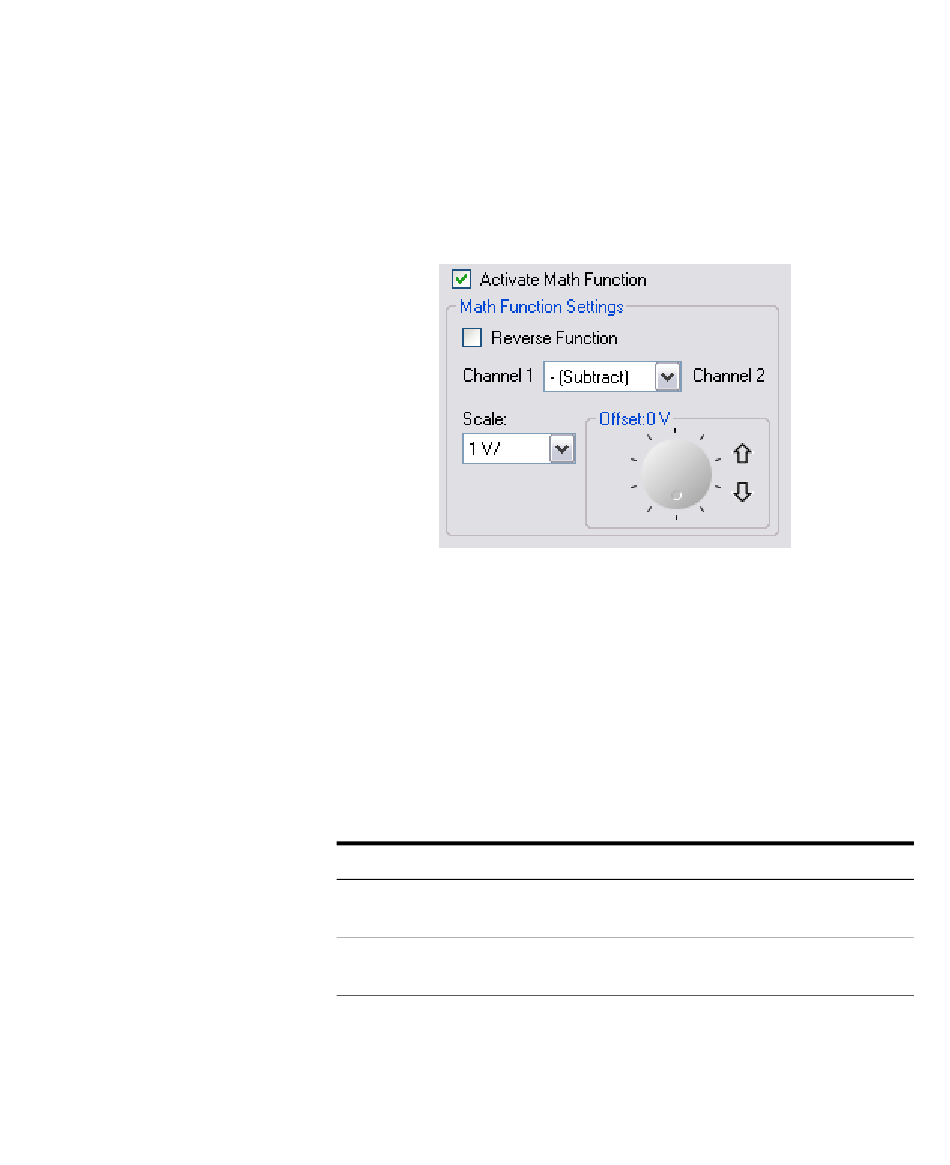

Einstellungen für die Math-Funktion
Mit der Funktion Reverse können Sie die Ausrichtung der
mathematischen Kanalberechnung umschalten.
Standardmäßig ist die Ausrichtung Kanal 1 <Math. Operation>
Kanal 2. Wenn diese Option aktiviert ist, wird die Ausrichtung
umgekehrt ist Kanal 2 <Math. Operation> Kanal 1, wobei die
mathematische Operation auf Ihrer jeweiligen Auswahl basiert.
Math-Funktionen
Math-Funktion Bemerkungen
+ (Add) Addiert die Spannungswerte von Kanal 1 und Kanal 2
Punkt für Punkt (CH1 + CH2).
- (Subtract) Subtrahiert die Spannungswerte von Kanal 1 und Kanal
2 Punkt für Punkt (CH1 – CH2, CH2 – CH1).
Merkmale und Funktionen des Oszilloskops 2
