Herstellen der Stromversorgung
Die Kabelverbindungen (nicht im Lieferumfang enthalten) von der Stromversorgung zum Verstärker müssen
über eine leitungsinterne Sicherung oder einen Unterbrecher (nicht im Lieferumfang enthalten) führen, die bzw.
der sich so nah wie möglich an der Stromversorgung befindet. Sie müssen die positive Leitung mit der
Sicherung bzw. dem Unterbrecher verbinden. Wenn Sie den Verstärker ohne eine leitungsinterne Sicherung
bzw. einen Unterbrecher mit der Stromversorgung verbinden, könnte es im Falle eines Kurzschlusses im Kabel
zu einem Brand kommen.
Wenn der Verstärker mit einer Batterie betrieben wird, verwenden Sie einen Unterbrecher bzw. eine Sicherung,
der bzw. die für den Schutz eines Kabels mit dem verwendeten Leitungsquerschnitt klassifiziert ist, um den
Verstärker mit der Batterie zu verbinden. Informationen zur erforderlichen Sicherungs- bzw.
Unterbrecherklassifizierung finden Sie in den Standards des American Boat & Yacht Council (ABYC).
Wenn der Verstärker nicht mit einer Batterie sondern mit einer anderen Stromquelle betrieben wird, verwenden
Sie einen Unterbrecher bzw. eine Sicherung mit einer Klassifizierung, die die maximale Spannung der
Stromquelle nicht überschreitet.
Für die meisten Installationen sollten Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 21 bis
2
25 mm
(AWG 4) verwenden (nicht im Lieferumfang enthalten), um den Verstärker mit der Stromversorgung
und der Masse zu verbinden. Bei langen Netzkabelwegen sollten Sie evtl. eine dickere Leitung verwenden, um
den Leistungsverlust zu minimieren.
Sie müssen den REM Anschluss am Verstärkerblock mithilfe eines Schalters entweder mit der AMPLIFIER ON
Leitung des verbundenen Radios oder mit einer konstanten 12-V-Gleichstromquelle verbinden.
Es wird empfohlen, die Verbindung über die AMPLIFIER ON Leitung herzustellen, damit die Lautsprecher beim
Ein- oder Ausschalten des Radios nicht beschädigt werden.
1 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 21 bis 25 mm
Lieferumfang enthalten) zum Verstärker und zu einem Erdungspunkt auf dem Boot.

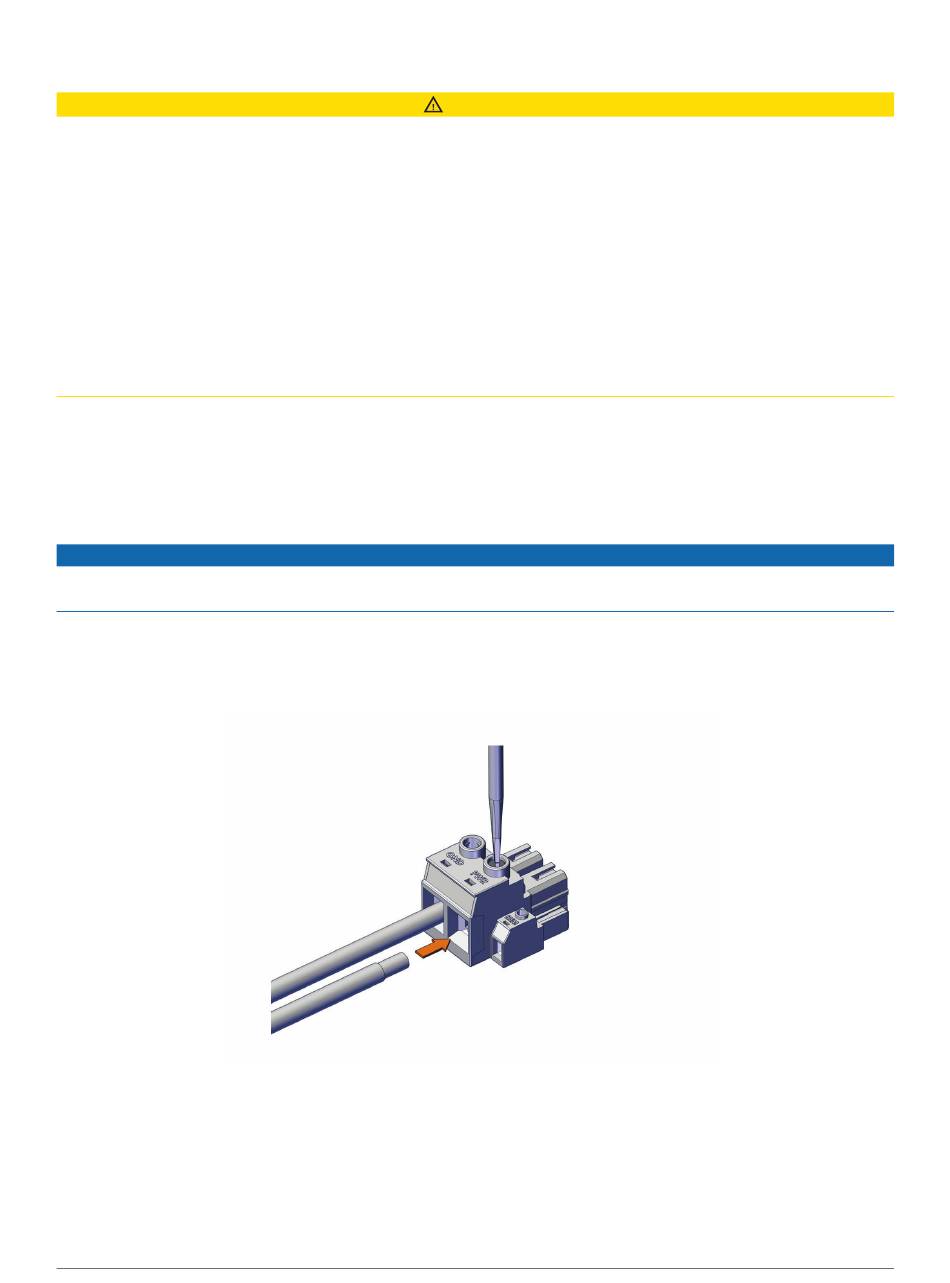

2 Verwenden Sie einen 5-mm-Flachkopfschraubendreher (
Anschluss am Stromversorgungsblock zu verbinden.
3 Verbinden Sie das andere Ende der Masseleitung mit dem Erdungspunkt.
4 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 21 bis 25 mm
Lieferumfang enthalten) zum Verstärker und zur Stromquelle, und wählen Sie eine Option:
• Installieren Sie eine geeignete leitungsinterne Sicherung an der Stromleitung. Sie sollte sich so nah wie
möglich an der Stromquelle befinden.
FusionApollo Mehrkanalverstärker – Installationsanweisungen – Installationsanweisungen
ACHTUNG
HINWEIS
7
/
Zoll), um die Masseleitung mit dem GND
32
2
(AWG 4; nicht im
2
(AWG 4; nicht im
