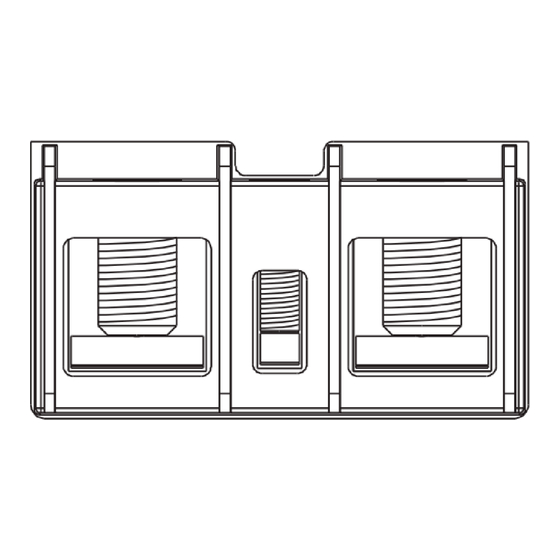

SG-DA61500/SG-24DA61500 Signature
Series – Installationsanweisungen für
den Verstärker
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Geräts, wenn Sie
die Stromversorgung des Fahrzeugs oder Boots getrennt haben.
Damit der Zündschutz gemäß SAE J1171 eingehalten wird,
dürfen Sie die Sicherung ausschließlich durch eine Sicherung
ersetzen, die die Anforderungen von J1171 erfüllt.
Wenn Sie fortwährend Schalldruckpegeln von mehr als 100 dBA
ausgesetzt sind, können Sie Ihr Gehör dauerhaft schädigen. In
der Regel ist die Lautstärke zu hoch eingestellt, wenn Sie
Menschen, die sich in Ihrer Nähe unterhalten, nicht hören
können. Begrenzen Sie in diesem Zusammenhang den
Zeitraum, in dem Sie sich einer erhöhten Lautstärke aussetzen.
Bei Klingelgeräuschen im Ohr oder der Wahrnehmung
gedämpfter Töne sollten Sie das Anhören von Musik oder
Ähnlichem einstellen und Ihr Gehör überprüfen lassen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Das SG-DA61500 Gerät ist für den Betrieb mit einer 12-V-
Gleichstromquelle vorgesehen. Das SG-24DA61500 Gerät ist
für den Betrieb mit einer 24-V-Gleichstromquelle vorgesehen.
Wenn es mit einer stärkeren Stromquelle verbunden wird, kann
das Gerät beschädigt werden.
Es wird dringend empfohlen, das Audiosystem von
Fachpersonal installieren zu lassen, um eine optimale Leistung
zu erzielen.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, finden Sie unter
Supportinformationen.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
• Flachkopfschraubendreher
• Seitenschneider
• Abisolierzange
• Leitungsinterne 120-A-Sicherung oder Unterbrecher für 12-
Volt-Modelle oder leitungsinterne 60-A-Sicherung oder
Unterbrecher für 24-Volt-Modelle
• Stromkabel mit einem Leitungsquerschnitt von 21,1 mm
(AWG 4)
HINWEIS: Bei höheren Stromstärken oder längeren
Kabelwegen benötigen Sie möglicherweise ein dickeres
Juli 2020
®
WARNUNG
ACHTUNG
HINWEIS
www.fusionentertainment.com
Kabel
(Leitfaden zum Leitungsquerschnitt des Stromkabels,
Seite
3).
• Lautsprecherleitung mit einem Leitungsquerschnitt von
2
1,31 mm
(AWG 16)
HINWEIS: Für längere Kabelwege benötigen Sie
möglicherweise eine dickere Leitung
Leitungsquerschnitt des Lautsprecherkabels, Seite
• Leitung mit einem Leitungsquerschnitt von 0,52 mm
(AWG 20) (Einschaltsignal des Verstärkers)
• Duales RCA-Kabel (1 pro Zone; für Stereolautsprecher)
(Hinweise zum Verbinden von Signal und Lautsprecher,
Seite
3)
• Einfaches RCA-Kabel und RCA-Splitter (1 pro Zone; für
Mono-Subwoofer oder überbrückte Ausgabe für die
Lautsprecher)
(Hinweise zum Verbinden von Signal und
Lautsprecher, Seite
• Kabelbinder (optional)
Hinweise zur Montage
Bei hohen Temperaturen und nach längerer Verwendung kann
das Gerätegehäuse so hohe Temperaturen erreichen, dass es
eine Verletzungsgefahr darstellt. Das Gerät muss daher an
einem Ort installiert werden, an dem Sie während des Betriebs
nicht damit in Berührung kommen.
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Dieses Gerät ist nur für die Montage an einem trockenen
Standort vorgesehen. Die Montage dieses Geräts an einem
Standort, an dem es mit Wasser in Berührung kommen oder
sich unter Wasser befinden könnte, kann zu Schäden führen.
Wasserschäden sind nicht von der Garantie abgedeckt.
• Montieren Sie das Gerät an einem Ort, an dem weder der
Kraftstofftank noch elektrische Leitungen davon
beeinträchtigt werden.
• Montieren Sie das Gerät an einem Ort, an dem es nicht
Wasser ausgesetzt ist.
• Montieren Sie das Gerät an einem Ort mit angemessener
Belüftung, an dem es keinen extremen Temperaturen
ausgesetzt ist.
• Falls das Gerät in einem umschlossenen Raum montiert wird,
sollten Sie ein Kühlgebläse mit entsprechenden Schächten
installieren, damit eine Luftzirkulation gegeben ist.
• Montieren Sie das Gerät so, dass die Kabel problemlos
verbunden werden können.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen dem Gerät und einem
Kompass mindestens 55 cm (22 Zoll) betragen.
2
• Montieren Sie das Gerät nicht in der Nähe anderer, für die
Navigation unerlässlicher Geräte, Antennen oder
Funkeinrichtungen auf dem Boot.
GUID-E1123DA0-B5C3-4C9E-84E7-41E2D7952C89 v3
(Leitfaden zum
3)
ACHTUNG
HINWEIS
3).
2
