Verbinden von Fullrange-Lautsprechern oder eines Subwoofers mit dem Verstärker
Wenn Sie einen Hochleistungsadapter verwenden, sollten Sie nur einen 4-Ohm-Fullrange-Lautsprecher oder
Subwoofer mit dem Verstärker verbinden. Wenn Sie einen 2-Ohm-Subwoofer verbinden, könnte der Verstärker
oder der Subwoofer beschädigt werden.
Sie müssen den mitgelieferten Hochleistungsadapter am Lautsprecheranschlussblock installieren, wenn Sie
einen Fullrange-Lautsprecher oder Subwoofer mit einer Zone verbinden. Dieser Adapter stellt sicher, dass die
richtigen Lautsprecheranschlüsse verbunden sind. Darüber hinaus wird dadurch dem Verstärker signalisiert,
dass die Zone im Hochleistungsmodus betrieben wird. Bei Bedarf können Sie zusätzliche Adapter von Ihrem
Fusion Händler erwerben.

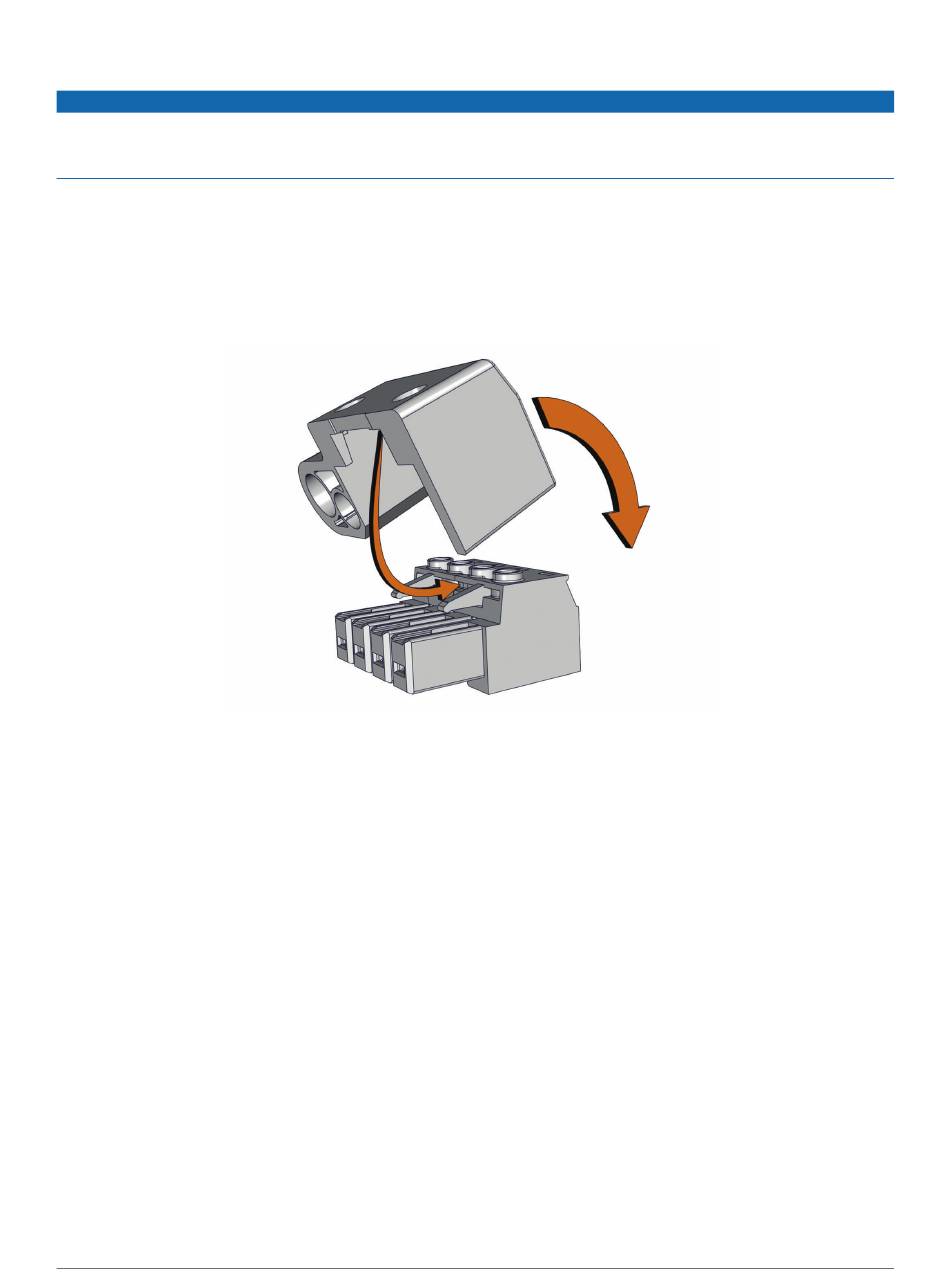

1 Setzen Sie den Hochleistungsadapter auf einen leeren Lautsprecheranschlussblock, und drücken Sie ihn
nach unten, bis er einrastet.
2 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 3 bis 4 mm
Lieferumfang enthalten) zum Fullrange-Lautsprecher oder Subwoofer und zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine Bezeichnung anbringen, damit Sie leicht
erkennen können, welche Leitungen mit welchen Lautsprechern verbunden sind.
3 Verbinden Sie die Lautsprecherleitung mit dem Fullrange-Lautsprecher oder Subwoofer. Achten Sie dabei
auf die korrekte Ausrichtung der Pole.
HINWEIS: Falls Sie die Lautsprecherleitung durch eine Vertauschung der Pole falsch verbinden, kann dies zu
einer schlechten Tonqualität führen.
4 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 0 oder einen 3-mm-Flachkopfschraubendreher
1
( / Zoll), um die Lautsprecherleitungen mit den Lautsprecheranschlussblöcken zu verbinden. Achten Sie
8
dabei auf die korrekte Ausrichtung der Pole, die an der Abdeckung des Hochleistungsadapters dargestellt
ist.
FusionApollo Mehrkanalverstärker – Installationsanweisungen – Installationsanweisungen
HINWEIS
2
(AWG 12; nicht im
