Verbinden von Standardlautsprechern mit dem Verstärker
Sie müssen die mitgelieferten Anschlussblöcke verwenden, um Lautsprecher mit dem Verstärker zu verbinden.
1 Verlegen Sie eine seewassertaugliche, vollverzinnte Kupferleitung von 1,3 bis 1,5 mm
Lieferumfang enthalten) zu den Lautsprechern und zum Verstärker.
HINWEIS: Sie sollten an beiden Enden der Lautsprecherleitung eine Bezeichnung anbringen, damit Sie leicht
erkennen können, welche Leitungen mit welchen Lautsprechern verbunden sind.
2 Verbinden Sie die Lautsprecherleitung mit den Lautsprechern. Achten Sie dabei auf die korrekte Ausrichtung
der Pole.
HINWEIS: Falls Sie die Lautsprecherleitung durch eine Vertauschung der Pole falsch verbinden, kann dies zu
einer schlechten Tonqualität führen.
3 Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 0 oder einen 3-mm-Flachkopfschraubendreher
1
(
/
Zoll), um die Lautsprecherleitungen mit den Lautsprecheranschlussblöcken zu verbinden. Achten Sie
8
dabei auf die korrekte Ausrichtung der Pole.
HINWEIS: Die Lautsprecheranschlussblöcke tragen keine Bezeichnungen. Orientieren Sie sich beim
Ermitteln der Polarität an den Bezeichnungen an den Verstärkeranschlüssen.

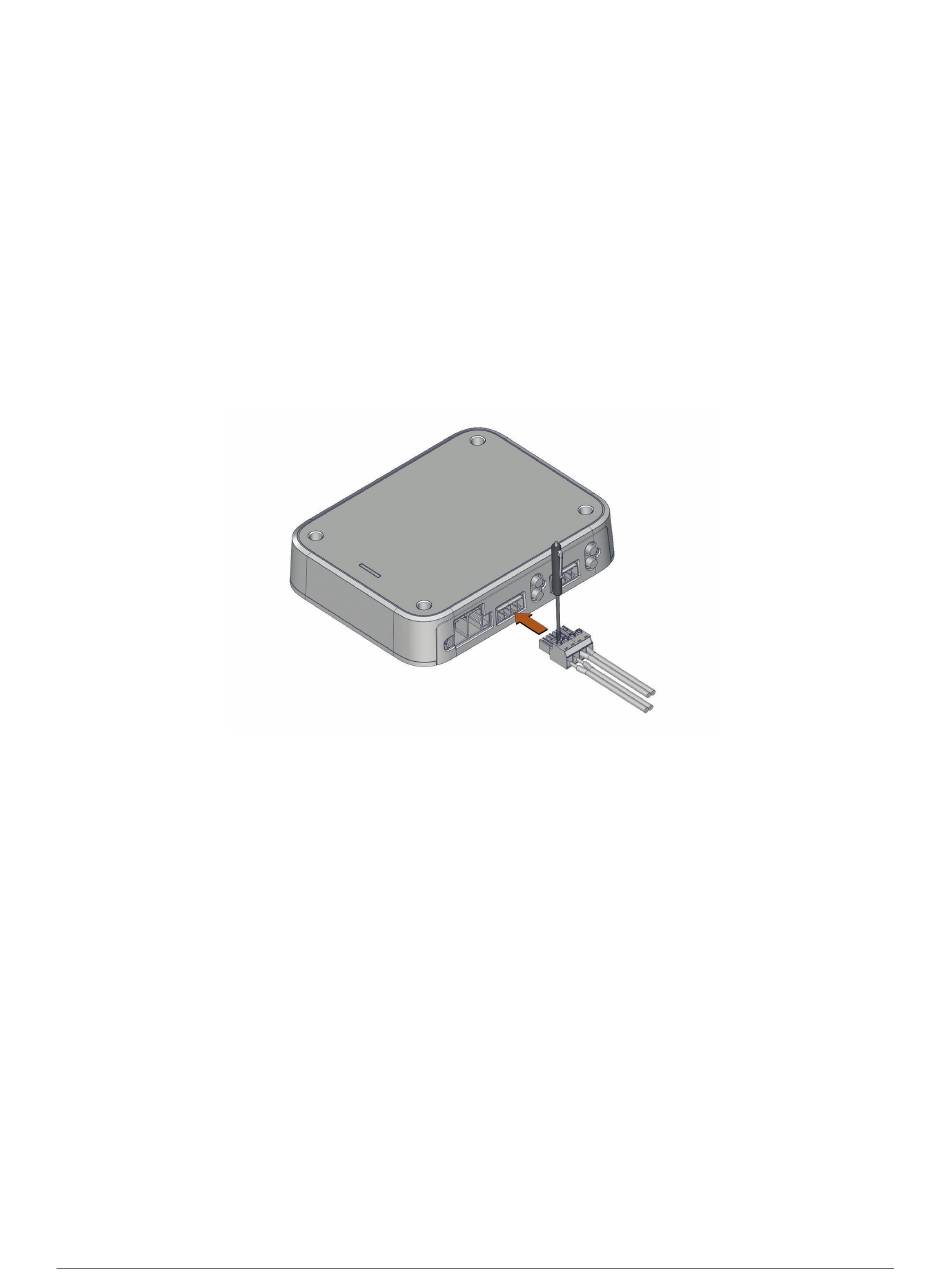

4 Wenn alle Lautsprecherleitungen mit dem Anschlussblock verbunden sind, drücken Sie den
zusammengesetzten Anschlussblock in den entsprechenden ZONE Anschluss am Verstärker, um die
Lautsprecherverbindung für die Zone herzustellen.
5 Verwenden Sie ein 2-Kanal-RCA-Kabel (nicht im Lieferumfang enthalten), um die RCA-Zonen-Line-
Ausgangsanschlüsse vom Radio mit den RCA-Eingängen für die entsprechende Zone am Verstärker zu
verbinden
(Hinweise zum Verbinden von Signal und Lautsprecher, Seite
6 Wiederholen Sie diesen Vorgang für alle Lautsprecher, die Sie mit dem Verstärker verbinden möchten.
12
FusionApollo Mehrkanalverstärker – Installationsanweisungen – Installationsanweisungen
2
(AWG 16; nicht im
11).
