Hinweise zum Verbinden von Signal und Lautsprecher
Beachten Sie die folgenden Hinweise, wenn Sie das Radio und die Lautsprecher mit dem Verstärker verbinden:
• Alle Lautsprecher werden über Anschlussblöcke mit dem Verstärker verbunden
Standardlautsprechern mit dem Verstärker, Seite
• Wenn Sie Standardlautsprecher verbinden, sollten Sie eine seewassertaugliche, vollverzinnte Kupferleitung
2
von 1,3 bis 1,5 mm
(AWG 16) verwenden.
• Wenn Sie einen Fullrange-Lautsprecher oder Subwoofer mithilfe des inbegriffenen Hochleistungsadapters
verbinden, sollten sie eine seewassertaugliche, vollverzinnte Kupferleitung von 3 bis 4 mm
verwendenVerbinden von Fullrange-Lautsprechern oder eines Subwoofers mit dem Verstärker, Seite
• Die einzelnen Zonenlautsprecheranschlüsse am Verstärker sind mit den RCA-Eingängen für die jeweilige
Zone gekoppelt.
• Jeder Kanal unterstützt eine nominale Lautsprecher-Lastimpedanz von 4 Ohm und eine minimale
Lautsprecher-Lastimpedanz von 2 Ohm.
• Sie können entweder einen Zonen-Line-Ausgang oder einen Subwoofer-Line-Ausgang vom Radio mit einem
der RCA-Zoneneingänge am Verstärker verbinden.
• Beachten Sie die Zonen- und Polaritätsmarkierungen für jeden Kanal, wenn Sie Lautsprecher mit dem
Verstärker verbinden. Die Lautsprecheranschlüsse für jede Zone sind mit „-" und „+" für den linken (L) und
rechten (R) Kanal gekennzeichnet. Beim Verbinden eines Subwoofers ist die Polarität des
Lautsprecheranschlusses auf dem Hochleistungsadapter gekennzeichnet.

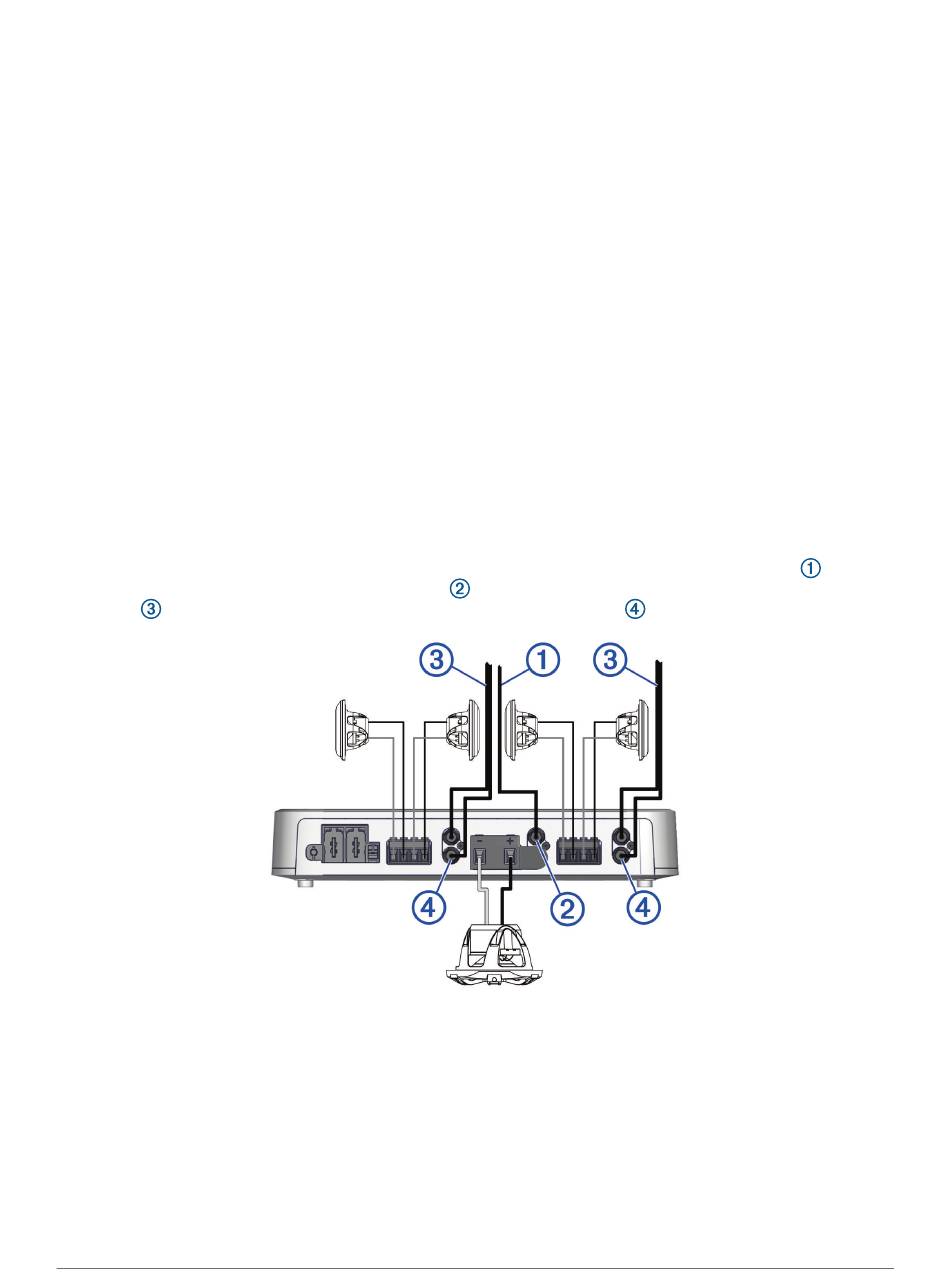

Im folgenden Beispiel ist ein einzelner 4-Ohm-Subwoofer über den Hochleistungsadapter mit ZONE 2
verbunden, und jeweils zwei 4-Ohm-Lautsprecher sind mit den rechten und linken Kanälen für die anderen zwei
Zonen verbunden.
In diesem Beispiel müssen Sie den einfachen RCA-Subwoofer-Line-Ausgangsanschluss vom Radio
offenen L RCA-Anschluss für ZONE 2 am Verstärker
vom Radio
mit den anderen zwei RCA-Zonenanschlüssen am Verstärker
FusionApollo Mehrkanalverstärker – Installationsanweisungen – Installationsanweisungen
12).
und die zwei RCA-Zonen-Line-Ausgangsanschlüsse
(Verbinden von
2
(AWG 12)
13.
mit dem
verbinden.
11
