Panneau de protection du sol
88
Montage du conduit d'échappement
• Le trou de sortie du conduit d'évacuation peut être orienté
horizontalement par rapport à l'ouverture d'évacuation des fumées du
poêle. Dans ce cas, le conduit d'évacuation de 1,5 m de long est posé à
l'extérieur. Vous pouvez également poser le conduit d'évacuation de 1,5
m de long à l'intérieur (vers le haut, vers le plafond), dans ce cas, le trou de
sortie doit se trouver au-dessus de l'ouverture d'évacuation des fumées du
poêle.
• Après avoir inséré le conduit d'évacuation dans le mur, l'espace doit être
rempli et étanchéifié avec des fibres minérales résistantes à la chaleur.
Bouchez le trou avec du ciment résistant aux hautes températures.
• Ne continuez pas l'installation tant que le ciment n'est pas solidifié.

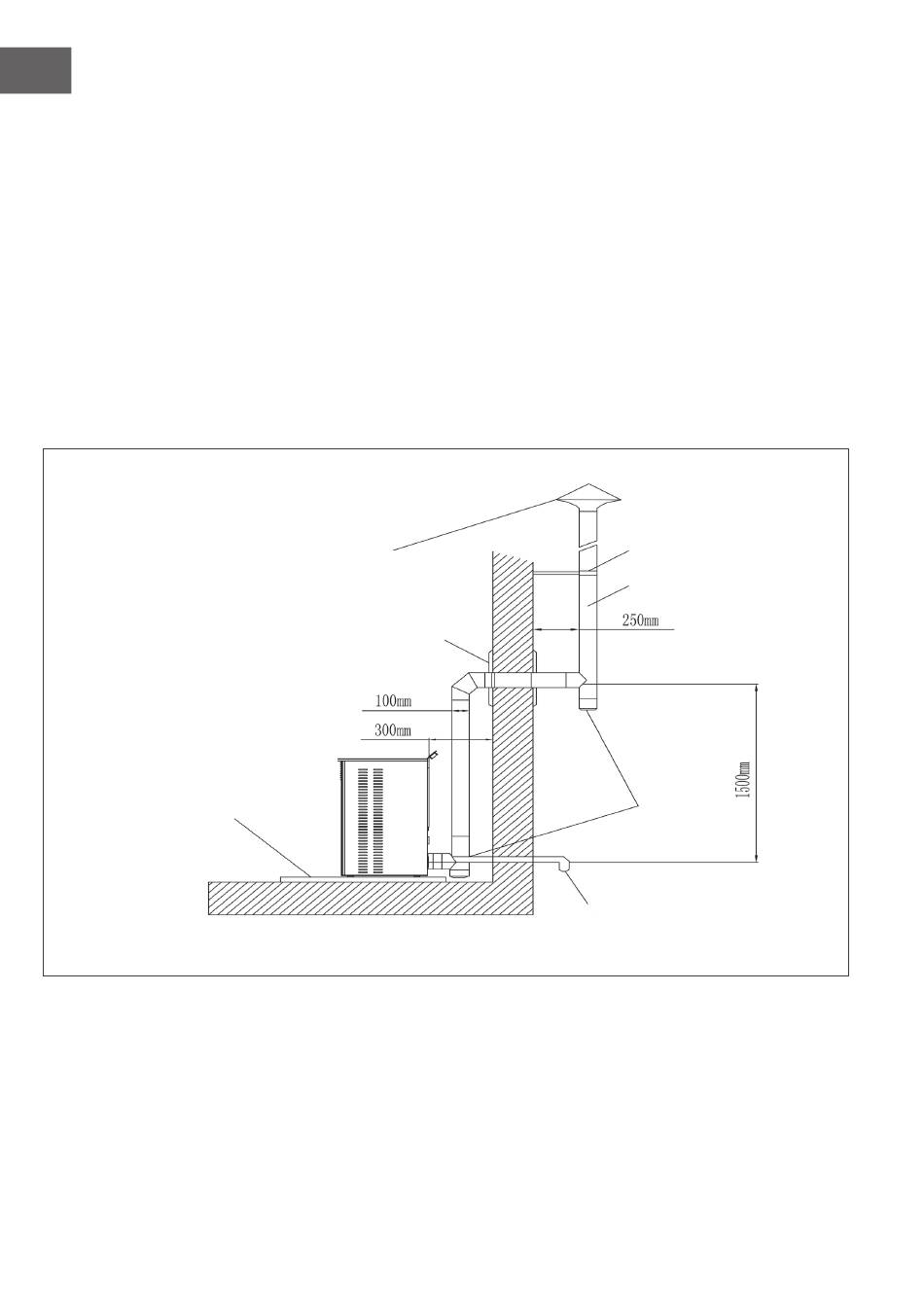

• Vous trouverez ci-dessous un plan de montage standard à titre de
référence. Dans ce cas, le conduit de 1,5 m est posé à l'intérieur :
Capuchon de fermeture
Manchon murale
Agrafe de retenue
Conduit d'échappement
Capuchon
pour le
nettoyage
Raccordement air de combustion
(diamètre minimum 50 mm)
