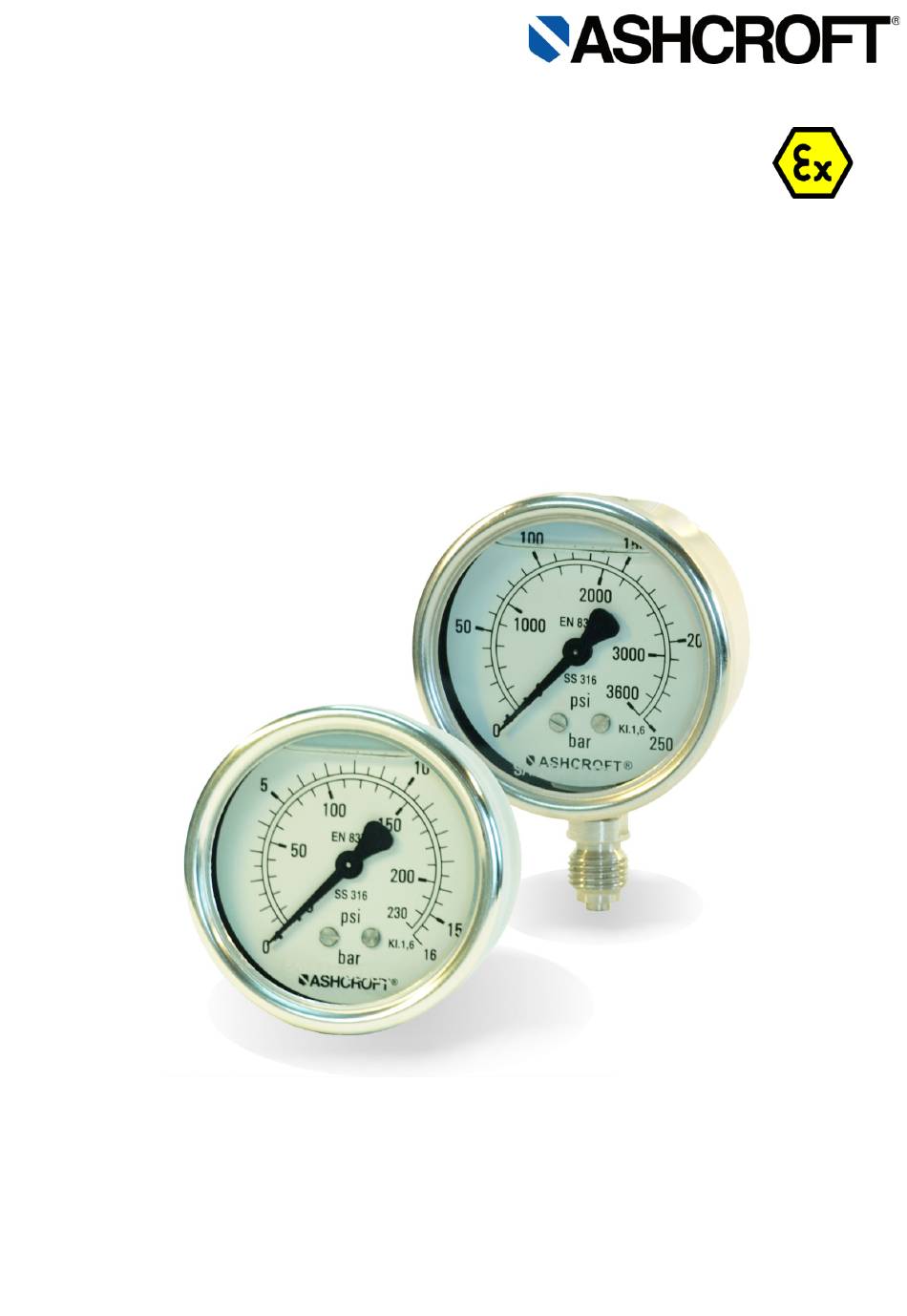

- Seite 1 Betriebsanleitung Rohrfedermanometer Modell 5008 für explosionsgefährdete Bereiche nach Richtlinie 2014/34/EU (ATEX) In den Ausführungen: • ###5008###ATEX Rohrfedermanometer IM-5008/ATEX-DE-Rev C 09/2021 Seite 1 von 14 P/N 095I110-02DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Allgemeines ................................3 Zweck der Anleitung ............................3 Symbole ................................3 Haftungsbeschränkung ............................3 Urheberschutz ..............................3 Garantie ................................3 Herstelleranschrift, Kundendienst ........................3 Sicherheit ..................................4 Allgemeine Gefahrenquellen ..........................4 Bestimmungsgemäße Verwendung ........................4 Verantwortung des Betreibers ........................... 4 Personalqualifikation (Zielgruppeneinschätzung) .................... -
Seite 3: Allgemeines
Anhang ................................. 12 Datenblatt Rohrfedermanometer 5008 ......................12 Konformitätserklärung ............................13 Allgemeines Dass durch diese Betriebsanleitung beschriebene Druckmessgerät wurde durch die Anwendung neuesten Normen, Richtlinien und Erkenntnissen konstruiert. Während der Fertigungsprozesse unterliegen alle Komponenten unseren hohen Qualitäts- und Umweltkriterien. Hierzu Unterhalten wir ein zertifiziertes Managementsystem nach ISO 9001. Für die speziellen Anforderungen von Geräten zur bestimmungsgemäßen Verwendung in explosionsgefährdeten... -
Seite 4: Sicherheit
Sicherheit Allgemeine Gefahrenquellen Druckmessgeräte sind mit einem Druck beaufschlagte Teile, deren Versagen zu gefährlichen Situationen führen kann. Die Auswahl des Druckmessgerätes soll nach den Regeln der EN 837-2 erfolgen. Bestimmungsgemäße Verwendung Die Geräte dürfen nur für den vom Hersteller bestimmten Verwendungszweck eingesetzt werden. Der vom Hersteller bestimmte Verwendungszweck der Geräte, ist die direkte Anzeige von negativen und positiven Überdrücken in explosionsgefährdeten Bereichen. -
Seite 5: Beschilderung/Sicherheitskennzeichnung
Beschilderung/Sicherheitskennzeichnung Das Messgerät und sein Umkarton sind mit einer Beschilderung versehen. Aus dieser sind Artikelnummer, Messbereich und Hersteller ersichtlich. Das Messgerät kann mit weiteren Beschilderungen und Sicherheitskennzeichen versehen sein, die auf besondere Bedingungen hinweisen: Hinweis auf Füllflüssigkeit Hinweis zu Kalibrierung ... - Seite 6 Messstofftemperaturen: Zulässige maximale Messstofftemperatur im Messsystem Trockene Ausführung Flüssigkeitsgefüllte Geräte ≤200°C ≤100°C Die Messstofftemperatur ist abhängig von der Zündtemperatur des umgebenden Gases, Dämpfe oder Staub von der Bauart des Gerätes insbesondere der Druckänderungsrate und der Oberfläche sowie der Umgebungstemperatur und anderen externen Wärmequellen.
-
Seite 7: Besondere Einsatzbedingungen Für Eine Sichere Anwendung Im Explosionsgefährdetem Bereich
Die Geräte dürfen nicht in explosionsgefährdeten Bereichen einer Anlage betrieben werden, in denen sich in der Atmosphäre ein explosionsfähiges Gemisch aus Gasen und Stäuben befindet. Kennzeichnung: Ex Kennzeichnung Ex Kennzeichnung nach 2014/34/EU nach ISO 80079-36 / 80079-37 T6…T1 Ex h IIIC T85°C…T450°C CE-Kennzeichnung... -
Seite 8: Technische Daten
Es liegt in der Verantwortung des Betreibers angebaute Prozesskomponenten oder Zubehörteile zusammen mit dem gelieferten Gerät mit Hilfe einer Zündgefahrenanalyse zu bewerten. Der Betreiber muss die Zündgefahren erkennen und diese durch den Einsatz entsprechender Schutzmaßnahmen vorbeugen. Der Betreiber muss die Punkte aus dem Kapitel 2.3 „Verantwortung des Betreibers“ einhalten. Technische Daten Die detaillierten technischen Daten entnehmen Sie bitte den Dokumenten im Anhang Kapitel 12. -
Seite 9: Zubehör
6.3.3 Belüftungsventil Das Belüftungsventil befindet sich an der Oberseite des Gerätes. Bei herausgezogenem Nippel (Pull) wird das Gehäuse belüftet und der durch Temperatureinfluss im Gehäuse aufgebaute Druck entlastet. Bei geschlossenem Ventil wird die Schutzgrad IP66/IP67 nach EN 60529 / IEC 60529 erreicht. Bei geöffnetem Ventil reduziert sich der Schutzgrad auf die Mindestabforderung nach EN 80079-37 Kap. -
Seite 10: Prozessanschluss
Prozessanschluss Die Prozessanschlüsse entsprechen den allgemeinen technischen Regelwerken für Druckmessgeräte. Gewindearten, sowie Werkstoffe der Prozessanschlüsse können je nach Anwendung variieren. Montage des Gerätes nur durch autorisiertes und qualifiziertes Fachpersonal. Das Gerät muss in den Potentialausgleich der Anlage eingebunden werden (z.B. durch elektrisch leitende Dichtung) ... -
Seite 11: Reinigung Und Pflege
Reinigung und Pflege Die Reinigung erfolgt mit einem nichtaggressiven Pflegemittel und einem feuchten, weichen Tuch um eine elektrostatische Aufladung zu vermeiden. Im gleichen Arbeitsprozess kann darauf geachtet werden mögliche Schäden am Gerät frühzeitig zu erkennen. Werden Schäden festgestellt sollte das Gerät umgehend dem Service des Herstellers übergeben werden. -
Seite 12: Demontage, Entsorgung
Rohmaterialien beim örtlichen Entsorgungsservice recycelt werden können. Nähere Information zur Entsorgung von Verpackungen erhalten Sie bei Ihrer kommunalen Verwaltung. Anhang Datenblatt Rohrfedermanometer 5008 Detaillierte Datenblätter sind direkt beim Hersteller (siehe 1.6 Herstelleranschrift, Kundendienst ) erhältlich. Modell... -
Seite 13: Konformitätserklärung
Konformitätserklärung Seite 13 von 14... - Seite 14 Seite 14 von 14...
