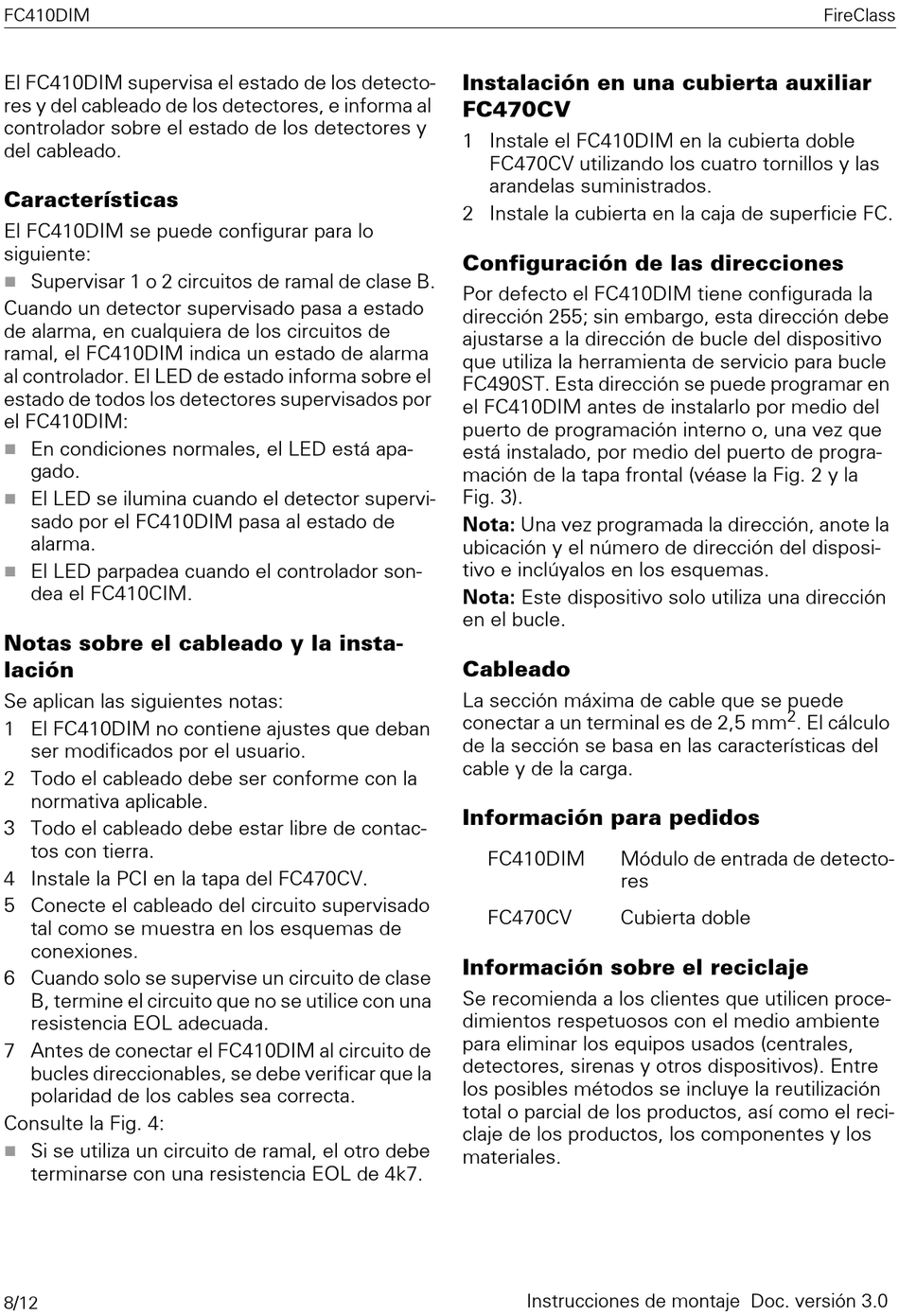

FC410DIM
El FC410DIM supervisa el estado de los detecto-
res y del cableado de los detectores, e informa al
controlador sobre el estado de los detectores y
del cableado.
Características
El FC410DIM se puede configurar para lo
siguiente:
Supervisar 1 o 2 circuitos de ramal de clase B.
Cuando un detector supervisado pasa a estado
de alarma, en cualquiera de los circuitos de
ramal, el FC410DIM indica un estado de alarma
al controlador. El LED de estado informa sobre el
estado de todos los detectores supervisados por
el FC410DIM:
En condiciones normales, el LED está apa-
gado.
El LED se ilumina cuando el detector supervi-
sado por el FC410DIM pasa al estado de
alarma.
El LED parpadea cuando el controlador son-
dea el FC410CIM.
Notas sobre el cableado y la insta-
lación
Se aplican las siguientes notas:
1 El FC410DIM no contiene ajustes que deban
ser modificados por el usuario.
2 Todo el cableado debe ser conforme con la
normativa aplicable.
3 Todo el cableado debe estar libre de contac-
tos con tierra.
4 Instale la PCI en la tapa del FC470CV.
5 Conecte el cableado del circuito supervisado
tal como se muestra en los esquemas de
conexiones.
6 Cuando solo se supervise un circuito de clase
B, termine el circuito que no se utilice con una
resistencia EOL adecuada.
7 Antes de conectar el FC410DIM al circuito de
bucles direccionables, se debe verificar que la
polaridad de los cables sea correcta.
Consulte la Fig. 4:
Si se utiliza un circuito de ramal, el otro debe
terminarse con una resistencia EOL de 4k7.
8/12
Instalación en una cubierta auxiliar
FC470CV
1 Instale el FC410DIM en la cubierta doble
FC470CV utilizando los cuatro tornillos y las
arandelas suministrados.
2 Instale la cubierta en la caja de superficie FC.
Configuración de las direcciones
Por defecto el FC410DIM tiene configurada la
dirección 255; sin embargo, esta dirección debe
ajustarse a la dirección de bucle del dispositivo
que utiliza la herramienta de servicio para bucle
FC490ST. Esta dirección se puede programar en
el FC410DIM antes de instalarlo por medio del
puerto de programación interno o, una vez que
está instalado, por medio del puerto de progra-
mación de la tapa frontal (véase la Fig. 2 y la
Fig. 3).
Nota: Una vez programada la dirección, anote la
ubicación y el número de dirección del disposi-
tivo e inclúyalos en los esquemas.
Nota: Este dispositivo solo utiliza una dirección
en el bucle.
Cableado
La sección máxima de cable que se puede
conectar a un terminal es de 2,5 mm
de la sección se basa en las características del
cable y de la carga.
Información para pedidos
FC410DIM
Módulo de entrada de detecto-
res
FC470CV
Cubierta doble
Información sobre el reciclaje
Se recomienda a los clientes que utilicen proce-
dimientos respetuosos con el medio ambiente
para eliminar los equipos usados (centrales,
detectores, sirenas y otros dispositivos). Entre
los posibles métodos se incluye la reutilización
total o parcial de los productos, así como el reci-
claje de los productos, los componentes y los
materiales.
Instrucciones de montaje Doc. versión 3.0
FireClass
2
. El cálculo
