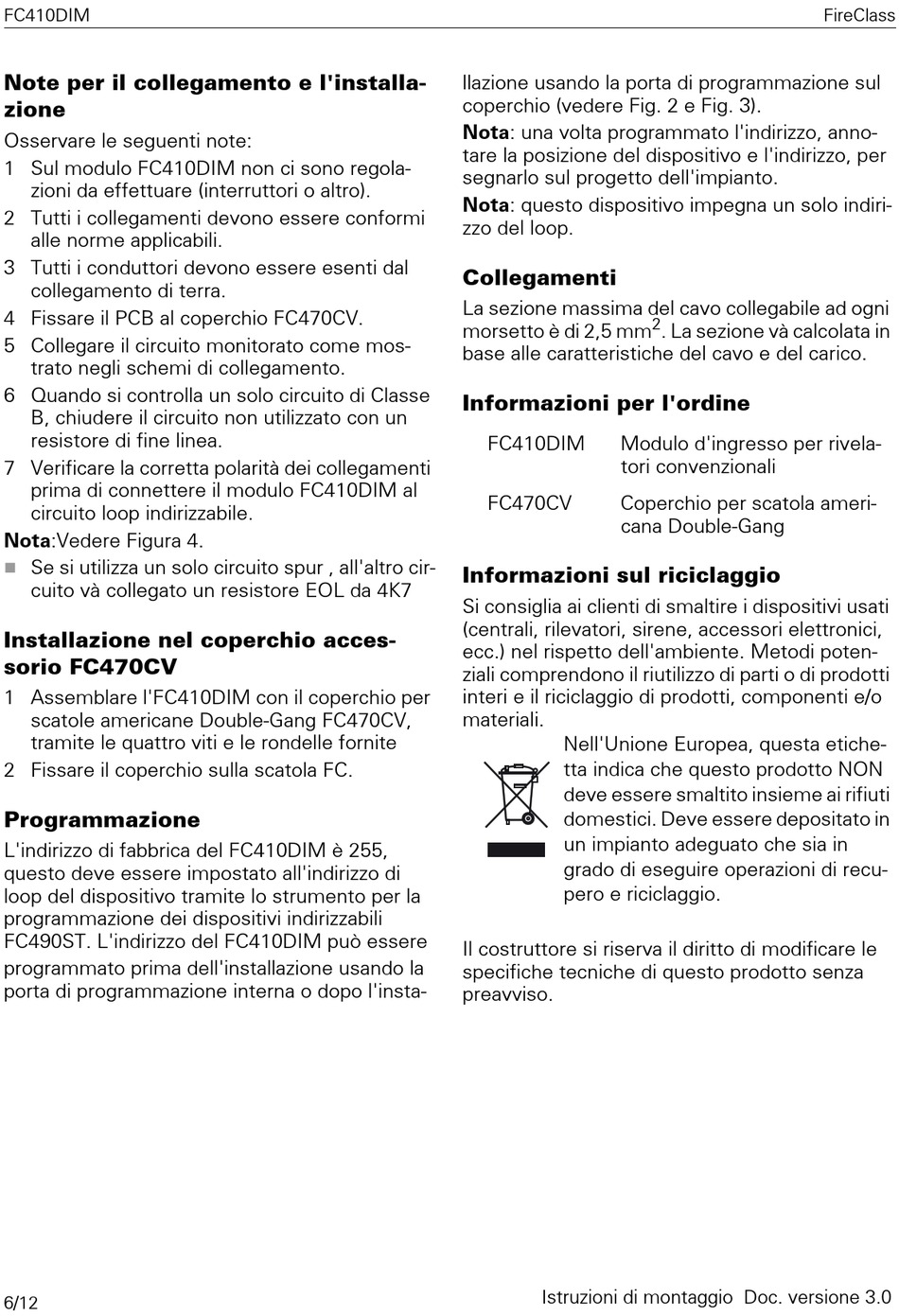

FC410DIM
Note per il collegamento e l'installa-
zione
Osservare le seguenti note:
1 Sul modulo FC410DIM non ci sono regola-
zioni da effettuare (interruttori o altro).
2 Tutti i collegamenti devono essere conformi
alle norme applicabili.
3 Tutti i conduttori devono essere esenti dal
collegamento di terra.
4 Fissare il PCB al coperchio FC470CV.
5 Collegare il circuito monitorato come mos-
trato negli schemi di collegamento.
6 Quando si controlla un solo circuito di Classe
B, chiudere il circuito non utilizzato con un
resistore di fine linea.
7 Verificare la corretta polarità dei collegamenti
prima di connettere il modulo FC410DIM al
circuito loop indirizzabile.
Nota:Vedere Figura 4.
Se si utilizza un solo circuito spur , all'altro cir-
cuito và collegato un resistore EOL da 4K7
Installazione nel coperchio acces-
sorio FC470CV
1 Assemblare l'FC410DIM con il coperchio per
scatole americane Double-Gang FC470CV,
tramite le quattro viti e le rondelle fornite
2 Fissare il coperchio sulla scatola FC.
Programmazione
L'indirizzo di fabbrica del FC410DIM è 255,
questo deve essere impostato all'indirizzo di
loop del dispositivo tramite lo strumento per la
programmazione dei dispositivi indirizzabili
FC490ST. L'indirizzo del FC410DIM può essere
programmato prima dell'installazione usando la
porta di programmazione interna o dopo l'insta-
6/12
llazione usando la porta di programmazione sul
coperchio (vedere Fig. 2 e Fig. 3).
Nota: una volta programmato l'indirizzo, anno-
tare la posizione del dispositivo e l'indirizzo, per
segnarlo sul progetto dell'impianto.
Nota: questo dispositivo impegna un solo indiri-
zzo del loop.
Collegamenti
La sezione massima del cavo collegabile ad ogni
morsetto è di 2,5 mm
base alle caratteristiche del cavo e del carico.
Informazioni per l'ordine
FC410DIM
Modulo d'ingresso per rivela-
tori convenzionali
FC470CV
Coperchio per scatola ameri-
cana Double-Gang
Informazioni sul riciclaggio
Si consiglia ai clienti di smaltire i dispositivi usati
(centrali, rilevatori, sirene, accessori elettronici,
ecc.) nel rispetto dell'ambiente. Metodi poten-
ziali comprendono il riutilizzo di parti o di prodotti
interi e il riciclaggio di prodotti, componenti e/o
materiali.
Nell'Unione Europea, questa etiche-
tta indica che questo prodotto NON
deve essere smaltito insieme ai rifiuti
domestici. Deve essere depositato in
un impianto adeguato che sia in
grado di eseguire operazioni di recu-
pero e riciclaggio.
Il costruttore si riserva il diritto di modificare le
specifiche tecniche di questo prodotto senza
preavviso.
Istruzioni di montaggio Doc. versione 3.0
2
. La sezione và calcolata in
