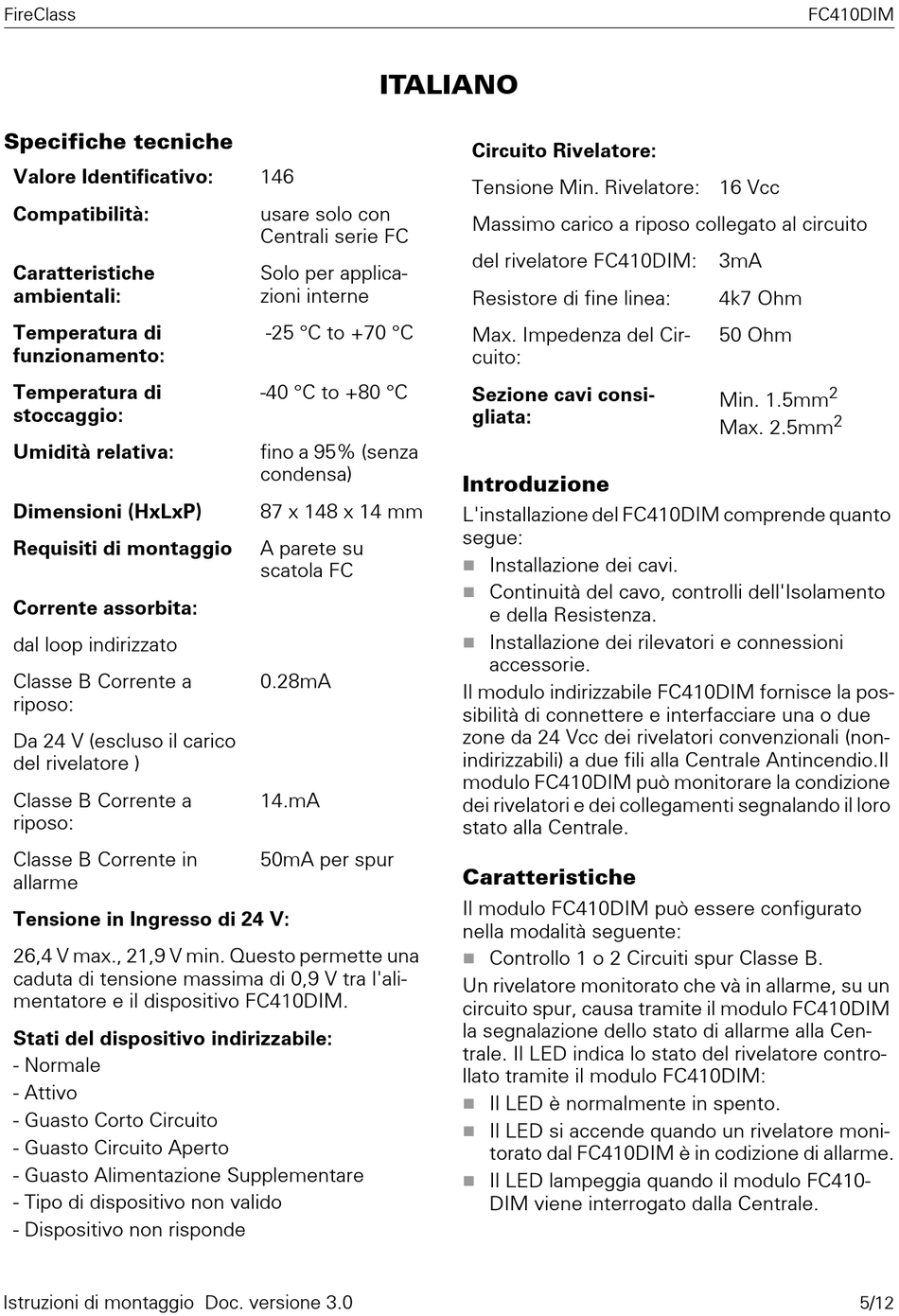

FireClass
Specifiche tecniche
Valore Identificativo:
Compatibilità:
Caratteristiche
ambientali:
Temperatura di
funzionamento:
Temperatura di
stoccaggio:
Umidità relativa:
Dimensioni (HxLxP)
Requisiti di montaggio
Corrente assorbita:
dal loop indirizzato
Classe B Corrente a
riposo:
Da 24 V (escluso il carico
del rivelatore )
Classe B Corrente a
riposo:
Classe B Corrente in
allarme
Tensione in Ingresso di 24 V:
26,4 V max., 21,9 V min. Questo permette una
caduta di tensione massima di 0,9 V tra l'ali-
mentatore e il dispositivo FC410DIM.
Stati del dispositivo indirizzabile:
- Normale
- Attivo
- Guasto Corto Circuito
- Guasto Circuito Aperto
- Guasto Alimentazione Supplementare
- Tipo di dispositivo non valido
- Dispositivo non risponde
Istruzioni di montaggio Doc. versione 3.0
ITALIANO
146
usare solo con
Centrali serie FC
Solo per applica-
zioni interne
-25 °C to +70 °C
-40 °C to +80 °C
fino a 95% (senza
condensa)
87 x 148 x 14 mm
A parete su
scatola FC
0.28mA
14.mA
50mA per spur
Circuito Rivelatore:
Tensione Min. Rivelatore: 16 Vcc
Massimo carico a riposo collegato al circuito
del rivelatore FC410DIM:
Resistore di fine linea:
Max. Impedenza del Cir-
cuito:
Sezione cavi consi-
gliata:
Introduzione
L'installazione del FC410DIM comprende quanto
segue:
Installazione dei cavi.
Continuità del cavo, controlli dell'Isolamento
e della Resistenza.
Installazione dei rilevatori e connessioni
accessorie.
Il modulo indirizzabile FC410DIM fornisce la pos-
sibilità di connettere e interfacciare una o due
zone da 24 Vcc dei rivelatori convenzionali (non-
indirizzabili) a due fili alla Centrale Antincendio.Il
modulo FC410DIM può monitorare la condizione
dei rivelatori e dei collegamenti segnalando il loro
stato alla Centrale.
Caratteristiche
Il modulo FC410DIM può essere configurato
nella modalità seguente:
Controllo 1 o 2 Circuiti spur Classe B.
Un rivelatore monitorato che và in allarme, su un
circuito spur, causa tramite il modulo FC410DIM
la segnalazione dello stato di allarme alla Cen-
trale. Il LED indica lo stato del rivelatore contro-
llato tramite il modulo FC410DIM:
Il LED è normalmente in spento.
Il LED si accende quando un rivelatore moni-
torato dal FC410DIM è in codizione di allarme.
Il LED lampeggia quando il modulo FC410-
DIM viene interrogato dalla Centrale.
FC410DIM
3mA
4k7 Ohm
50 Ohm
2
Min. 1.5mm
2
Max. 2.5mm
5/12
