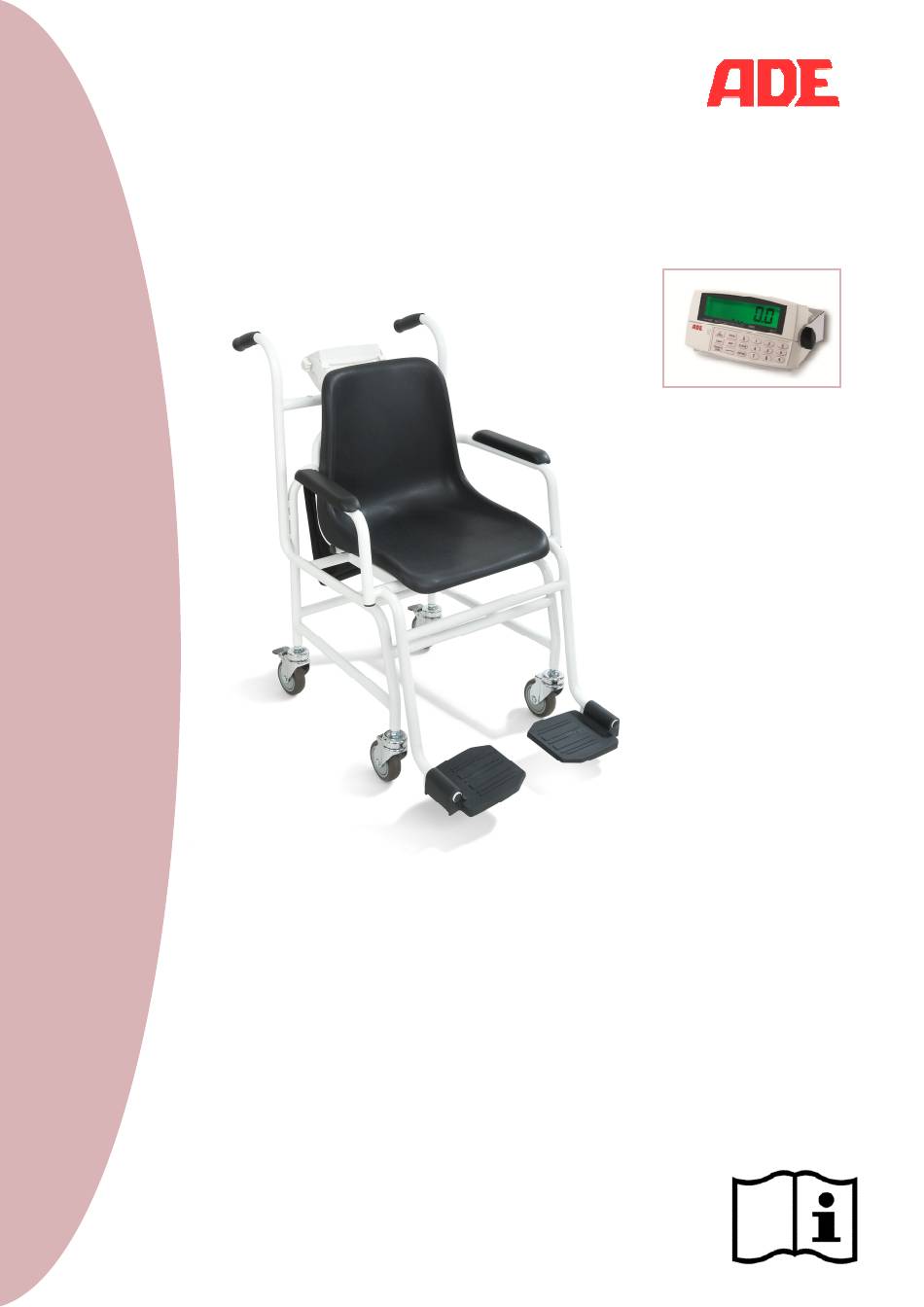

- Seite 1 BETRIEBSANLEITUNG Klasse III, geeichte Medizinische Waagen Elektronische Stuhlwaagen M403020 M403020-210322-Rev006-UM-de...
-
Seite 2: Inhaltsverzeichnis
Einbau Akku .......................... 4 Tipps für den Umgang mit Akkus ..................4 Qualitätsmerkmale ....................... 4 Einsatz der Waage im eichpflichtigen Verkehr ..............5 Anzeigegerät ADE-MAK .......................... 5 Beschreibung ........................5 Anzeige- und Bedienelemente .................... 6 Leistungsmerkmale ......................6 Sicherheitshinweise ......................7 Statusanzeigen ........................ -
Seite 3: Einleitung
Um präzise Ergebnisse zu erzielen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch und halten die darin enthaltenen Instruktionen ein. Aufstellen und Inbetriebnahme der Waage Die ADE Stuhlwaage wird bereits vollständig montiert geliefert. Bitte vergewissern Sie sich, dass die Waage an einem vibrationsfreien und trockenen Ort aufgestellt wird. Aufstellen der Waage 1) Stellen Sie die Stuhlwaage vor dem Wiegen des Patienten auf einen geraden, glatten und trockenen Untergrund. -
Seite 4: Einbau Akku
Entsorgen Sie Akkus niemals im Feuer, da diese auslaufen oder explodieren können! Qualitätsmerkmale Die Firma ADE wendet die jeweils gültigen EG – Richtlinien und europäischen Normen an, um weltweit Geräte nach dem neusten Stand der Technik und für eine lange Lebensdauer anbieten zu können. -
Seite 5: Einsatz Der Waage Im Eichpflichtigen Verkehr
Das ADE-MAK ist ein digitales Präzisionsanzeigegerät für den medizinischen Einsatz in Krankenhäusern, für Ärzte, Fachärzte und Kinderärzte. Die kompakte Bauform und die Möglichkeit des Akkubetriebs prädestinieren das ADE-MAK für den portablen Einsatz. Das Gerät zeichnet sich besonders durch seine einfache Bedienbarkeit, hohe Leistungsfähigkeit und lange Betriebsdauer (über 200 Stunden im Energiesparmodus) aus. -
Seite 6: Anzeige- Und Bedienelemente
– Eichfähig. – Geeignet für 0,5 mV/V bis 4 mV/V Wägezellen ohne Jumpereinstellungen. – Displayanzeige Überlast/Unterlast. – Anzeige des aktuellen Akkuladezustands. – Tierverwiegungsfunktion. – Drei Hold-Funktionen. – BMI Berechnung und einstellbare, automatische Bewertungsanzeige. – Schaltpunkte und digitale Eingänge (optional). M403020-210322-Rev006-UM-de... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Das ADE-MAK Anzeigegerät entspricht dem Stand der Technik unter Beachtung der üblichen Vorschriften und Richtlinien. Durch den Anwender sind die Sicherheitshinweise in dieser Bedienungsanleitung, die landesspezifischen Installationsstandards sowie die geltenden Sicherheitsbestimmungen und Unfallverhütungsvorschriften zu beachten. – Vergewissern Sie sich vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Stromart mit der Netzspannung und Stromart am Benutzungsort übereinstimmen. -
Seite 8: Anschluss Von Zusatzgeräten
Zum PC Zum Drucker oder zur Fernanzeige Druckeranschluss (TxD 20 mA, es kann ein Drucker oder eine Fernanzeige verwendet werden) Zum PC (RS232C, ADE-MAK kontinuierlicher Ausgang) Zum Drucker / Fernanzeige (RS232C, ADE-MAK Druckfunktion/kontinuierlicher Ausgang) M403020-210322-Rev006-UM-de... -
Seite 9: Gehäuse Und Anschlüsse
Zum Drucker / Fernanzeige (+20mA, ADE-MAK Druckfunktion/kontinuierlicher Ausgang) Gehäuse und Anschlüsse An der Gehäuserückseite des ADE-MAK befinden sich der Netzanschluss, der serielle Anschluss sowie der Wägezellenanschluss. Der Setup-Schalter zum Start des Konfigurationsmodus ist vertieft an der Gehäuseunterseite eingebaut. durch... -
Seite 10: Betriebsarten
Brutto- oder Nettogewicht an (über LCD Statusanzeige, bei Anzeige NET ist das angezeigte Gewicht das Nettogewicht, ansonsten das Bruttogewicht). Nach der Eingangskonfiguration und der Versiegelung (mittels Anbringung eines Eichaufklebers auf der Geräterückseite) kann das ADE-MAK nur noch in diesem Modus betrieben werden. -
Seite 11: Setzen Von Datum Und Zeit
Betätigen Sie die Taste ON mindestens 3 Sekunden zum Einschalten der Waage. Nach dem Einschalten erfolgt ein automatischer Funktionstest. Dieser endet mit der Nullanzeige. Die Waage ist jetzt betriebsbereit. Bei Nullanzeige kann die Waage belastet werden. Das Gewicht ist nach Stillstand direkt ablesbar. M403020-210322-Rev006-UM-de... -
Seite 12: Nullstellen Der Waage
0-9 ein (Speicherplatz für den Tarawert). Wird innerhalb von fünf Sekunden keine Zahl eingegeben, wechselt das Gerät wieder in den Gewichtsmodus. Nach Eingabe der Zahl ruft das ADE-MAK den voreingestellten Tarawert ab, zeigt ihn für fünf Sekunden auf dem Display an und wechselt in den Nettomodus. Dabei wird der abgerufene Tarawert übernommen. -
Seite 13: Hold Funktion
(Körperlänge)² Zur Bestimmung des Body-Maß-Index benötigen Sie die Körperlänge des Probanden. Diese ermitteln Sie am einfachsten mit dem ADE Messstab Modell MZ10032. Waage starten und den Wiegevorgang durchführen. Anschließend drücken Sie die Taste BMI (11), um den BMI Modus zu starten. Auf dem Display erscheint der zuletzt eingegebene Wert. Sie können nun über die numerische Tastatur einen neuen Wert für die Körpergröße (in cm) eingeben oder den angezeigten Wert... -
Seite 14: Pflege, Wartung Und Nacheichung
Sicherheitshinweise Ein gefahrloser Betrieb ist nicht mehr gewährleistet, wenn das Netzgerät sichtbare Beschädigungen aufweist. wenn das Netzgerät nicht mehr arbeitet. nach längerer Lagerung in feuchten Räumen. Benachrichtigen Sie in diesen Fällen zu Ihrer eigene Sicherheit Ihren Servicepartner. M403020-210322-Rev006-UM-de... -
Seite 15: Entsorgung
Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Akkus, Kabel, Netzgeräte, Akkus etc. sind hiervon ausgenommen. -
Seite 16: Technische Daten
Höchstlast 250 kg Ziffernschritt 100 g Abmessungen 600 x 850 x 960 mm Gewicht 22 kg Funktionen Wiegen, Tarieren, Hold, BMI, Drucken Stabile Metall-Rahmenkonstruktion Angepasste Sitzhöhe speziell für ältere Patienten Große, klappbare Fußstützen 4 Lenkräder, davon 2 mit Feststellbremse M403020-210322-Rev006-UM-de... -
Seite 17: Konformitätserklärung
RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, März 2021 ADE Germany GmbH Neuer Höltigbaum 15 22143 Hamburg ADE Germany GmbH Hersteller: Neuer Höltigbaum 15... - Seite 18 M403020-210322-Rev006-UM-de...
- Seite 19 M403020-210322-Rev006-UM-de...
- Seite 20 Händler: M403020-210322-Rev006-UM-de...
