Hinweis:
Wenn das Kabel mit den Sendersignalen in Nachbarschaft mit anderen Kabeln
liegt (z.B. parallel in Kabelrinnen, Kabelkanal usw.) bzw. andere Leiter kreuzt,
kann sich das Signal auch auf diese Kabel verbreiten und Störkreise erzeugen.

2.2.2 LOKALISIERUNG VON LEITUNGSUNTERBRECHUNGEN

Arbeitsbedingungen:
 Der Kreis darf keine Spannung führen.
 Alle anderen Leitungen müssen mit der Erde verbunden sein (gem. Abb. 9).
 Schließen Sie den Sender an den betreffenden Draht und die Erde an (siehe
Abb. 9).








 
6

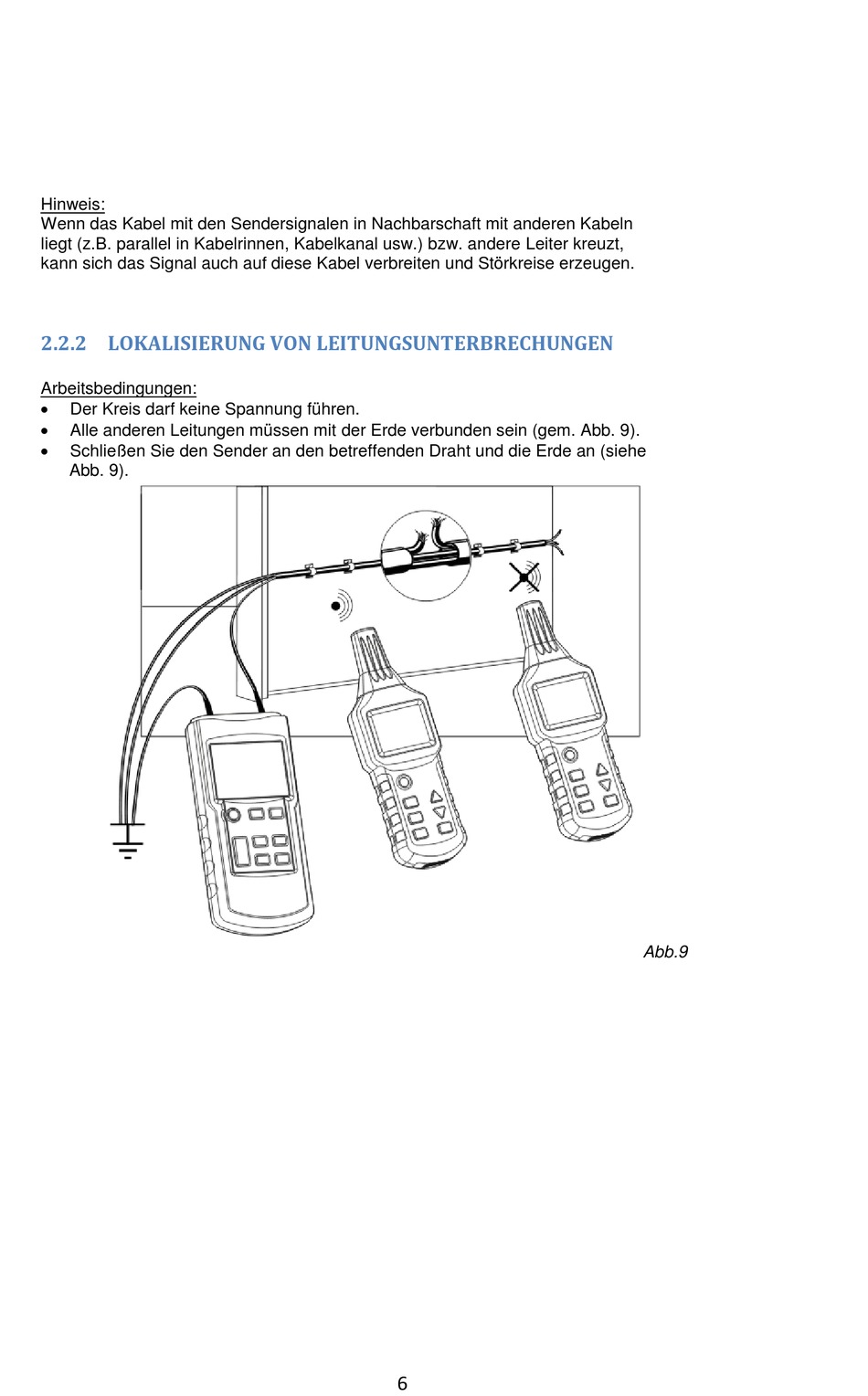

Abb.9
