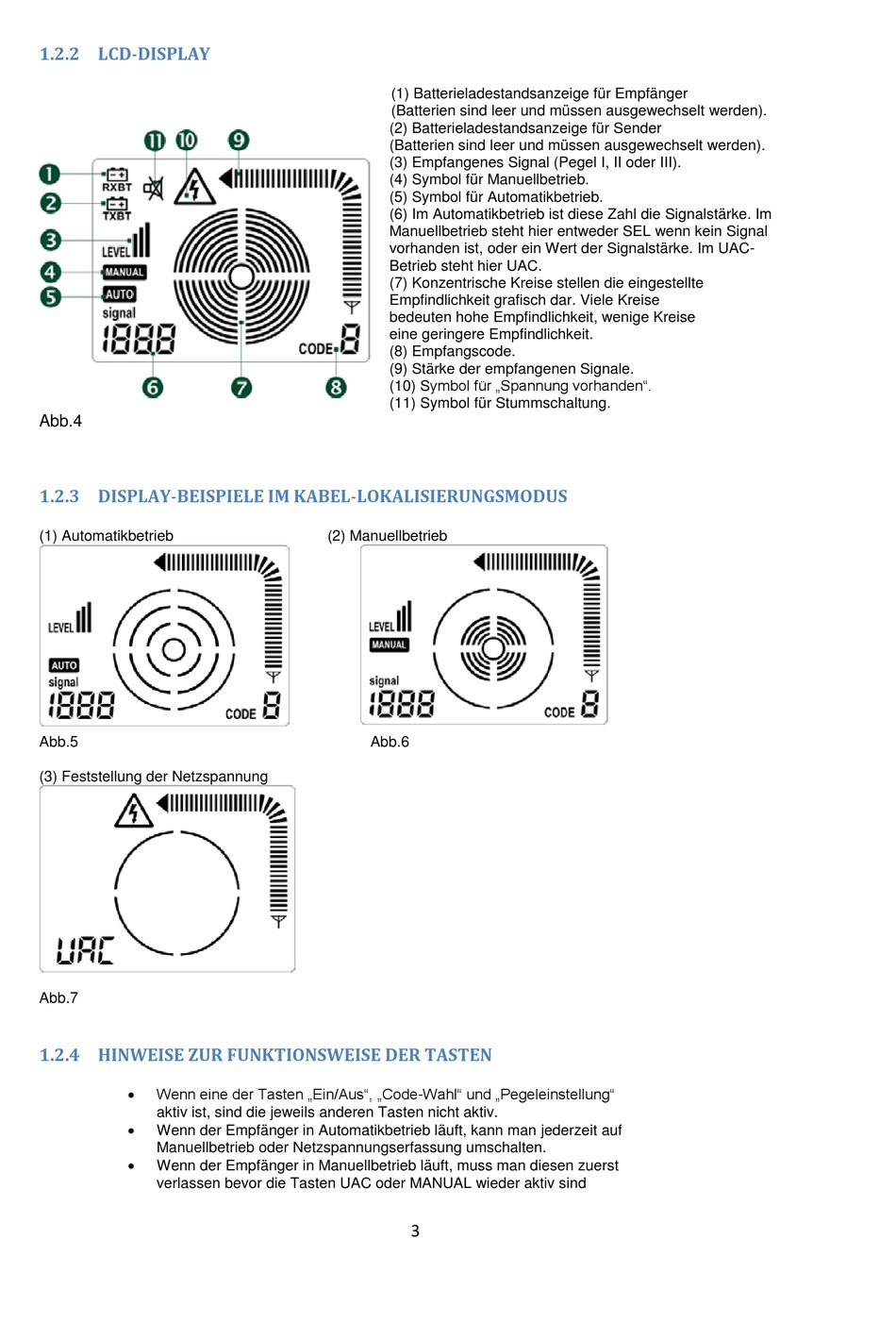

1.2.2 LCD-DISPLAY

Abb.4

1.2.3 DISPLAY-BEISPIELE IM KABEL-LOKALISIERUNGSMODUS

(1) Automatikbetrieb
Abb.5
(3) Feststellung der Netzspannung
Abb.7

1.2.4 HINWEISE ZUR FUNKTIONSWEISE DER TASTEN


 Wenn eine der Tasten „Ein/Aus", „Code-Wahl" und „Pegeleinstellung"
aktiv ist, sind die jeweils anderen Tasten nicht aktiv.
 Wenn der Empfänger in Automatikbetrieb läuft, kann man jederzeit auf
Manuellbetrieb oder Netzspannungserfassung umschalten.
 Wenn der Empfänger in Manuellbetrieb läuft, muss man diesen zuerst
verlassen bevor die Tasten UAC oder MANUAL wieder aktiv sind
(1) Batterieladestandsanzeige für Empfänger
(Batterien sind leer und müssen ausgewechselt werden).
(2) Batterieladestandsanzeige für Sender
(Batterien sind leer und müssen ausgewechselt werden).
(3) Empfangenes Signal (Pegel I, II oder III).
(4) Symbol für Manuellbetrieb.
(5) Symbol für Automatikbetrieb.
(6) Im Automatikbetrieb ist diese Zahl die Signalstärke. Im
Manuellbetrieb steht hier entweder SEL wenn kein Signal
vorhanden ist, oder ein Wert der Signalstärke. Im UAC-
Betrieb steht hier UAC.
(7) Konzentrische Kreise stellen die eingestellte
Empfindlichkeit grafisch dar. Viele Kreise
bedeuten hohe Empfindlichkeit, wenige Kreise
eine geringere Empfindlichkeit.
(8) Empfangscode.
(9) Stärke der empfangenen Signale.
(10) Symbol für „Spannung vorhanden".
(11) Symbol für Stummschaltung.
(2) Manuellbetrieb
Abb.6
