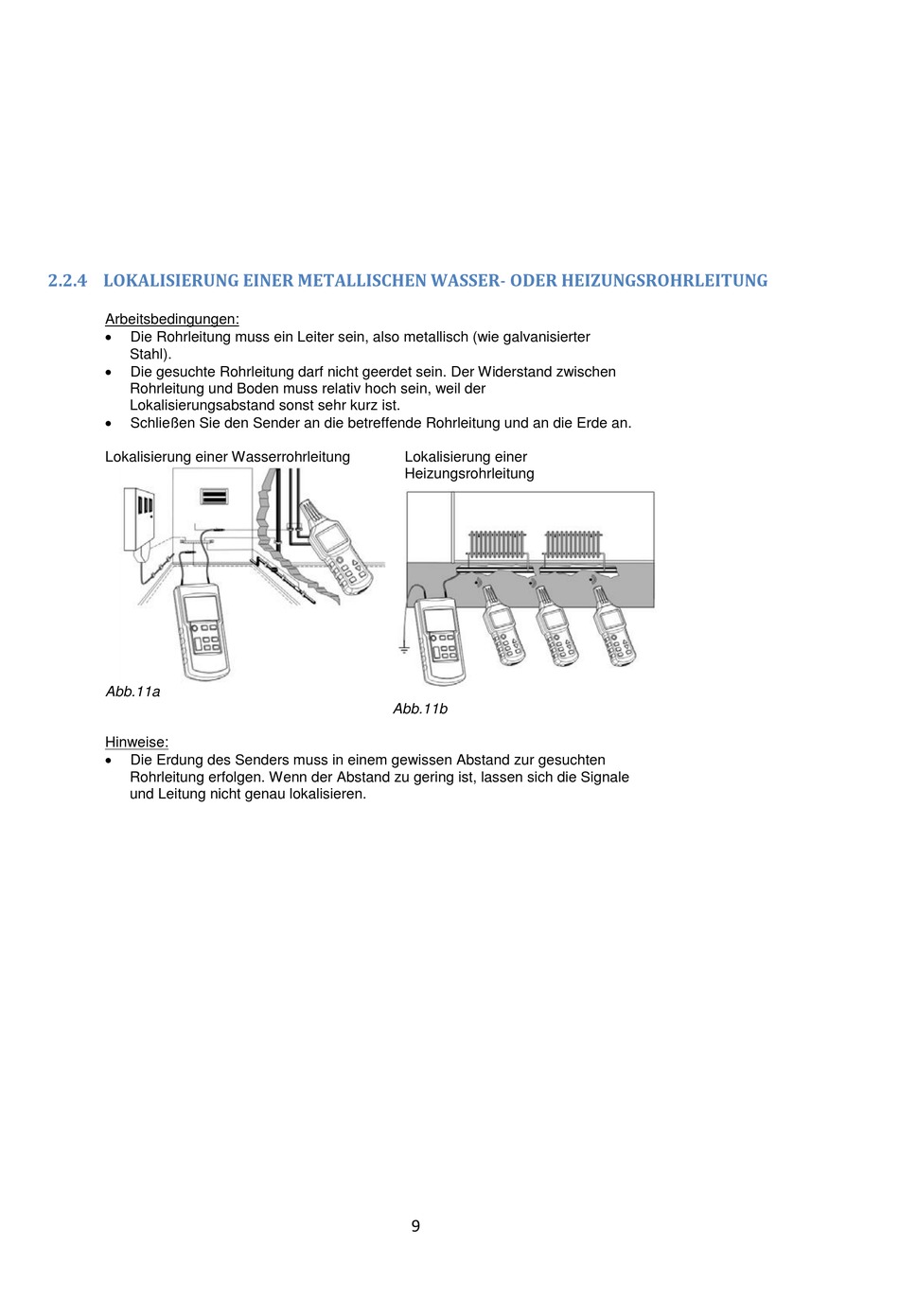

2.2.4 LOKALISIERUNG EINER METALLISCHEN WASSER- ODER HEIZUNGSROHRLEITUNG
Arbeitsbedingungen:
Die Rohrleitung muss ein Leiter sein, also metallisch (wie galvanisierter
Stahl).
Die gesuchte Rohrleitung darf nicht geerdet sein. Der Widerstand zwischen
Rohrleitung und Boden muss relativ hoch sein, weil der
Lokalisierungsabstand sonst sehr kurz ist.
Schließen Sie den Sender an die betreffende Rohrleitung und an die Erde an.
Lokalisierung einer Wasserrohrleitung
Abb.11a
Hinweise:
Die Erdung des Senders muss in einem gewissen Abstand zur gesuchten
Rohrleitung erfolgen. Wenn der Abstand zu gering ist, lassen sich die Signale
und Leitung nicht genau lokalisieren.
Lokalisierung einer
Heizungsrohrleitung
Abb.11b
9
